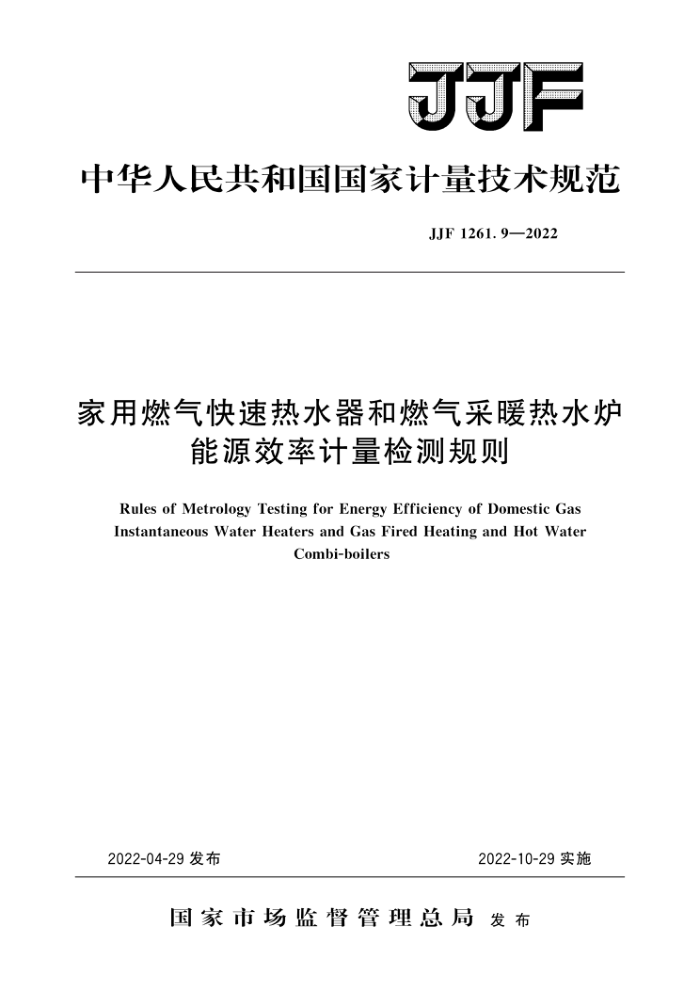

JJF
中华人民共和国国家计量技术规范
JJF1261.9—2022
家用燃气快速热水器和燃气采暖热水炉
能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Domestic Gas Instantaneous Water Heaters and Gas Fired Heating and Hot Water
Combi-boilers
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJF1261.9—2022
家用燃气快速热水器和燃气采暖热水炉能源效率计量检测规则 Rulesof MetrologyTestingforEnergyEfficiencyof DomesticGasInstantaneousWaterHeatersandGas
JJF1261.9—2022 代替JJF1261.9—2013
Fired Heatingand Hot WaterCombi-boilers
归口单位：全国能源资源计量技术委员会
能效标识计量分技术委员会
主要起草单位：江苏省计量科学研究院
江苏省产品质量监督检验研究院
参加起草单位：广东省计量科学研究院
广东万和新电气股份有限公司青岛经济技术开发区海尔热水器有限公司上海梦地检测技术有限公司
本规范委托全国能源资源计量技术委员会能效标识计量分技术委员会
负责解释 JJF1261.9—2022
本规范主要起草人：
毛朔南（江苏省计量科学研究院）周爱华（江苏省产品质量监督检验研究院）邵羽达（江苏省计量科学研究院）
参加起草人：
吴忠杰（广东省计量科学研究院）江先明（广东万和新电气股份有限公司）曹冠忠（青岛经济技术开发区海尔热水器有限公司）姜鸣 （上海梦地检测技术有限公司)
市场监 JJF1261.9—2022
目
录
(ⅢI) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (5) (5) (6) (6) (6) (6) (12) (12) (12) (12) (12) (13) (14) (16) (17) (19) (21) (26)
引言 1 范围· 2
引用文件 3 术语和计量单位 4 概述· 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.3 能效等级.. 6 检测条件。 6.1 环境条件… 6. 2 测量设备 6.3 检测用燃气 6.4 检测用水· 6.5 测量不确定度 7 检测项目和方法· 7. 1 抽样原则和方法. 7. 2 样本检测 7. 3 原始记录· 7. 4 数据处理 8 检测结果 8.1 能效指标（能源消耗量）计量检测结果合格判据. 8.2 检测结果评定准则 8.3 检测报告附录A 检测方法（一）附录B 检测方法 (二) 附录 C 检测方法 (三) 附录D 冷凝热水器效率以及冷凝炉低水温测试效率的校正附录E 检测用燃气的要求附录F 饱和蒸汽压（S）查表值附录G 家用燃气快速热水器和燃气采暖热水炉能源效率测量不确定度评定
示例
(28)
.*
附录H 家用燃气快速热水器和燃气采暖热水炉能源效率计量检测抽样单
（格式）
(41) I JJF1261.9—2022
附录I家用燃气快速热水器和燃气采暖热水炉能源效率计量检测原始记录
（格式）
(42)
附录J家用燃气快速热水器和燃气采暖热水炉能源效率计量检测报告
（格式）
(49)
市场监管总局
II JJF1261.9—2022
引言
为了规范实行能源效率标识管理的家用燃气快速热水器和燃气采暖热水炉能源效率计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求修订本规范。
本规范代替JJF1261.9一2013，与JJF1261.9一2013相比，除编辑性修改外，主要技术变化如下：
规范名称由《家用燃气快速热水器和燃气采暖热水炉能源效率标识计量检测规
则》改为《家用燃气快速热水器和燃气采暖热水炉能源效率计量检测规则》；
适用范围由“热负荷不大于70kW的家用燃气快速热水器（含冷凝式热水器
和燃气采暖热水炉”更改为“仅以燃气作为能源的额定热负荷不大于70kW的家用燃气快速热水器（含冷凝式家用燃气快速热水器）和燃气采暖热水炉（含冷凝式燃气暖浴两用炉”（见第1章）；
增加了GB25034—2010、CJ/T336—2010、CJ/T395—2012三个引用文件
（见第2章）；
一术语中增加了“冷凝式家用燃气快速热水器”“冷凝式燃气暖浴两用炉”“额定
热负荷热水效率”“额定热负荷供暖效率”“能效等级”（见第3章）；
一试验方法中除了按GB6932一2001《家用燃气快速热水器》的要求进行外，还
增加了按GB25034一2010、CJ/T336一2010、CJ/T395一2012三个文件的相关内容进行；
表1中各个级别的最低允许能效指标由原来固定的针对额定负荷和部分热负荷
热效率的单一值改为限定这两个热效率值的较大值下限和较小值下限；
增加了附录D“冷凝热水器效率以及冷凝炉低水温测试效率的校正”。 本规范的历次版本发布情况为：
JJF1261.9—2013。
II JJF1261.9—2022
家用燃气快速热水器和燃气采暖热水炉
能源效率计量检测规则
1范围
本规范规定了仅以燃气作为能源的额定热负荷不大于70kW的家用燃气快速热水
器（含冷凝式家用燃气快速热水器：以下简称“燃气热水器”）和燃气采暖热水炉（含冷凝式燃气暖浴两用炉，以下简称“燃气采暖炉”）的能源效率的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于燃气热水器和燃气采暖炉能源效率计量监督检测。委托检测可参者
本规范进行。生产和销售燃气热水器和燃气采暖炉产品的单位亦可参照本规范进行检测。
本规范不适用于燃气容积式热水器。 本规范所指的燃气应符合GB/T13611的规定，接受检测的燃气热水器和燃气采暖炉应是生产者自检合格的产品，或者是销售者进
口、销售的商品。
引用文件
2
本规范引用了下列文件： GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB6932一2001家用燃气快速热水器 GB/T13611城镇燃气分类和基本特性 GB20665一2015家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级 GB25034一2010燃气采暖热水炉 CJJ12一2013家用燃气燃烧器具安装及验收规程 CJ/T336一2010冷凝式家用燃气快速热水器 CJ/T395一2012冷凝式燃气暖浴两用炉凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范。
3.1热效率thermal efficiency
有效利用热量占燃气完全燃烧总放热量的百分比。 3.2华白数Wobbenumber；Wobbeindex
燃气的热值与其相对密度平方根的比值，计量单位为MJ/m3。
1 JJF1261.9—2022
3.3低热值netcalorificvalue
标准状况下1m3燃气完全燃烧：不包括水蒸气潜热的发热量，计量单位为
MJ/m3。 3.4额定热负荷ratedheatinput
在额定燃气压力下，燃气热水器或燃气采暖炉使用基准气在单位时间内放出的
热量。
注：该值是产品铭牌的标称值，按功能可分为热水额定热负荷与供暖额定热负荷，计量单位
为kW。
3.5冷凝式家用燃气快速热水器condensingdomesticgasinstantaneouswaterheaters
在本规范规定的基准条件下，燃气燃烧烟气中的水分被冷凝，且冷凝过程中的热量被有效利用的热水器。 3.6冷凝式燃气暖浴两用炉condensinggas-firedheatingandhotwatercombi-boilers
燃烧烟气中水蒸气被部分冷凝，其冷凝过程中释放的潜能被有效利用的采暖、热水两用型或单采暖型的器具。 3.7额定热负荷热水效率thermalefficiencyofhotwaterunderratedheatinput
燃气热水器或燃气采暖炉在额定热负荷输入下加热热水的热效率。
3.8额定热负荷供暖效率thermalefficiencyofheatingunderratedheatinput
燃气采暖炉在额定热负荷输人下供暖的热效率。 3.9能效等级energyefficiencygrade
表示燃气热水器和燃气采暖炉能源效率指标高低的一种分级方法。 注：1级能效等级最高，3级能效等级最低。。
4概述
燃气热水器和燃气采暖炉是实行能源效率标识管理的产品，该类产品为具有水气联动装置控制燃烧燃气的开关，利用燃气燃烧的热量加热通过热交换器内流动的水进行加热热水和取暖的器具。
5计量要求
5.1能源效率标识标注
燃气热水器和燃气采暖炉的显著位置应粘贴能源效率标识。能源效率标识标注的信息应包括生产者名称或简称、规格型号、能效等级、额定热负荷（kW）、热效率、依据的能源效率国家标准编号、能效信息码、能效“领跑者”信息等内容。
能源效率标识的样式应符合燃气热水器和燃气采暖炉产品能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注： 1不同产品的热效率标识要求如下：
a）燃气热水器：额定热负荷热水热效率，50%额定热负荷热水热效率； b）燃气采暖炉（单供暖型）：额定热负荷供暖热效率，30%额定热负荷供暖热效率；
2
