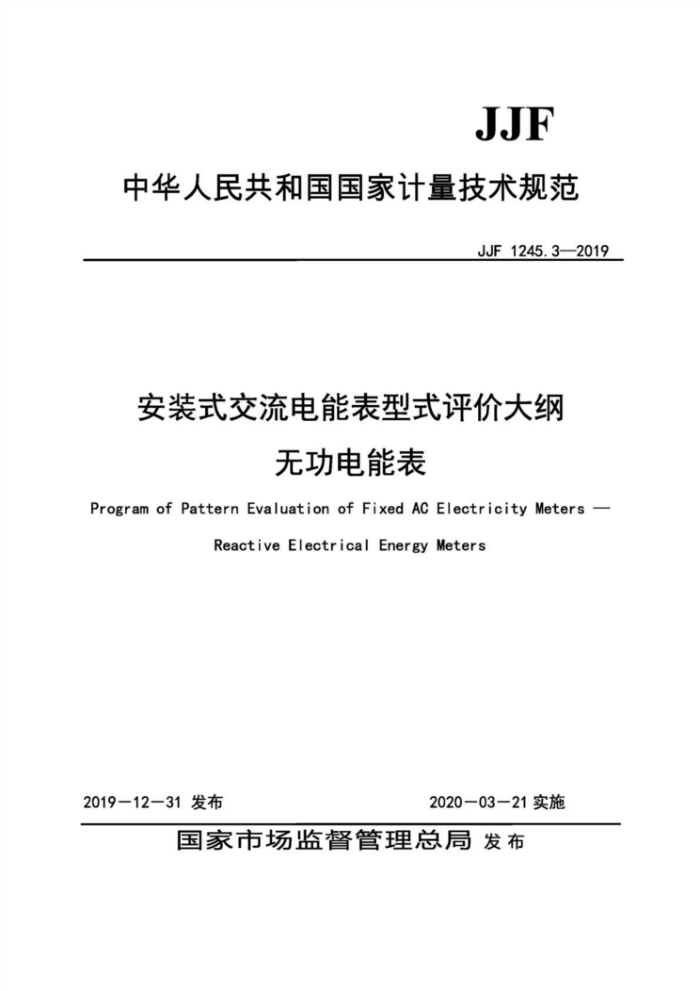

JJF
中华人民共和国国家计量技术规范
JJF1245.32019
安装式交流电能表型式评价大纲
无功电能表
Program of Pattern Evaluation of Fixed Ac Electricity Meters
Reactive Electrical Energy Meters
2019-12-31发布
202003-21实施
国家市场监督管理总局发布 JJF1245.3—2019
安装式交流电能表型式评价大纲无功电能表 Program of Pattern Evaluation of Fixed Ac Electricity Meters Reactive ElectricalEnergy Meters
JJF1245.3-2019 部分代警JJF1245.1~6-2010
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
国网浙江省电力公司电力科学研究院
参加起草单位：中国计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1245.3—2019
本规范主要起草人：
郑荐中 （浙江省计量科学研究院）周韶园 （浙江省计量科学研究院）姚 力 （国网浙江省电力公司电力科学研究院）
参加起草人：
汪东红 （浙江省计量科学研究院）金文革 （浙江省计量科学研究院）李敏 （中国计量科学研究院）朱中文 （浙江省计量科学研究院） JJF1245.32019
目录
引 言. 1 花 2 引用文件 3 术语。 4 述。 5 法制管理要求。
2 3 :3 3
5.1计量单位要求 5.2准确度等级. 5.3计量法制标志和计量器具标识的要求 5.4外部结构设计要求 5.5安装要求计量和技术要求. 6.1额定工作条件 6.2准确度要求
·3
.....-.
3
3 3 ..3 .3
6
..5 9 9
.
6.3计时准确度 6.4计量性能保护（软件要求） 6.5适用性 6.6谢久性 6.7 安全和特殊要求 6.8功能要求，型式评价项目表，
9 ,10 .10 10 ...10
7
.11 ...11 .11 .13 .16 .24 .38
8 申请单位应提交的技术资料和试验样机... 9 型式评价的条件和方法。
9.1通用要求， 9.2最大允许误差符合性测试 9.3影响量试验 9.4干扰试验 9.5计时准确度.
10型式评价记录格式附录A试验项目列表。
38 .39 JJF1245.3—2019
引言
《安装式交流电能表型式评价大纲》参照国际建议OIMLR46-1/-2：2012和GB/T
17215系列国家标准的内容，并按照JF1016-2014《计量器具型式评价大纲编写导则》 的要求编制而成。包含如下5个部分：
—JF1245.1-2019《安装式交流电能表型式评价大纲有功电能表》； JJF1245.2-2019《安装式交流电能表型式评价大纲软件要求》； JF1245.3-2019《安装式交流电能表型式评价大纲无功电能表》； JJF1245.4-2019《安装式交流电能表型式评价大纲特殊要求和安全要求》； —JJF1245.5-2019《安装式交流电能表型式评价大纲功能要求》。 在使用《安装式交流电能表型式评价大纲》进行交流电能表的型式评价试验时，应
根据电能表的特征选择大纲相应的部分。
本系列大纲替代原系列大纲JJF1245.1~6-2010，与JJF1245.1~6-2010相比，主要变化如下：
一采用新的框架结构：不再采用通用要求-特殊要求的结构。以国际建议OIMLR 46-1/-2：2012为主，增加GB/T17215系列国家标准的相关内容。JJF1245.1-2019和JJF 1245.2-2019基本涵盖了OIMLR46-1/-2：2012的内容；JF1245.3-2019参照了国家标准中无功电能表计量和技术要求的内容，按照JJF1245.1-2019的架构编写；JJF 1245.4-2019按照JJF1245.1-2019和JJF1245.3-2019未涉及但国家标准包含的计量和技术要求以及安全相关要求的内容编写；JJF1245.5-2019在JJF1245.6-2010的基础上修订。
-增加了软件要求：JJF1245.2-2019参照国际建议OIMLR46-1/-2：2012计量性
能保护章节的内容，结合我国电能表的技术特点和管理要求对电能表提出软件要求，并给出验证方法。
-增加和修改了计量和技术要求：增加了耐久性、高次谐波、差模电流干扰、电
流快速变化、振铃波等项目，修改了电压和电流谐波、恒定磁场、射频电磁场辐射、电压暂降和短时中断、振动、阳光辐射防护、防水等试验项目。
本系列大纲历次版本发布情况为： JJF1245.1-2010《安装式电能表型式评价大纲通用要求》 JF1245.2-2010《安装式电能表型式评价大纲特殊要求机电式有功电能表(0.5、1
和2级）》
JF1245.3-2010《安装式电能表型式评价大纲特殊要求静止式有功电能表(0.2S、 JJF1245.3—2019
0.5S、1和2级）》
JJF1245.4-2010 《安装式电能表型式评价大纲特殊要求机电式无功电能表（2和 3级)》
JJF1245.5-2010 《安装式电能表型式评价大纲特殊要求静止式无功电能表（2和 3级)》
JJF1245.6-2010 《安装式电能表型式评价大纲特殊要求功能类电能表》
JJF1245.3-2019主要参照GB/T17215.323-2008、GB/T17215.324-2017、GB/T 15282-1994的内容，并按照国际建议O0IMLR46-1/-2：2012的框架编制而成。 JJF1245.3—2019
安装式交流电能表型式评价大纲 无功电能表
1范围
《安装式交流电能表型式评价大纲无功电能表》（以下简称本规范）适用于频率为50Hz
或60Hz单、三相安装式无功电能表(以下简称仪表)的型式评价。
本规范不适用于标称电压超过600V(多相仪表为线对中线电压)的仪表、用于连接电子式互感器（GB/T20840.8-2007）的仪表、用于连接低压电流传感器（正EC61869-10：2018）的仪表、携带式仪表、标准电能表及仪表寄存器的数据接口。 2引用文件
JF1245.1-2019安装式交流电能表型式评价大纲有功电能表 JF1245.2-2019安装式交流电能表型式评价大纲软件要求 JF1245.4-2019安装式交流电能表型式评价大纲特殊要求和安全要求 JF1245.5-2019安装式交流电能表型式评价大纲功能要求 GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h
+12h循环）
GB/T2423.43-2008电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装
GB/T4208-2017外壳防护等级（IP代码） GB/T16422.3-2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T17215.323-2008交流电测量设备特殊要求第23部分：静止式无功电能表(2级
和3级）
GB/T17215.324-2017交流电测量设备特殊要求第24部分：静止式基波频率无功电能表（0.5S级、1S级和1级）
GB/T15282-1994无功电度表 GB/T17215.9321-2016电测量设备可信性第321部分：耐久性-高温下的计量特性稳定
性试验
GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3-2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4-2018电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.6-2017电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度
- JJF1245.3—2019
GB/T17626.18-2016电磁兼容试验和测量技术阻尼振荡波抗扰度试验 GB/T17626.20-2014电磁兼容试验和测量技术横电磁波（TEM）波导中的发射和抗扰
度试验
GB/T20840.8-2007互感器第8部分：电子式电流互感器 IEC60068-2-27：2008环境试验第2-27部分：试验试验Ea和导则：冲击（Environmental
testing-Part2-27:Tests-TestEaandguidance:Shock)
EC60068-2-64：2008环境试验第2-64部分：试验试验Fh：振动、宽带随机（数字控制）和指南（Environmentaltesting-Part2-64：Tests-TestFh：Vibration,broadbandrandom (digital control)andguidance)
IEC61000-4-5：2014电磁兼容性(EMC）第4-5部分：试验和测量技术-浪涌抗扰度试验（Electromagnetic compatibility(EMC)-Part4-5:Testing andmeasurementtechniques -Surgeimmunitytest)
EC61000-4-8：2009电磁兼容(EMC）第4-8部分：试验和测量技术-工频磁场抗扰度试验（Electromagnetic compatibility(EMC)-Part4-8:Testingandmeasurementtechniques- Powerfrequencymagneticfieldimmunitytest)
IEC61000-4-11：2017电磁兼容(EMC)-第4-11部分：试验和测量技术-电压暂降、短时中断和电压变化的抗扰度试验（Electromagneticcompatibility(EMC）-Part4-11：Testingand measurementtechniques-Voltagedips,shortinterruptionsandvoltagevariationsimmunitytests
EC61869-10：2018仪表变压器第10部分：低功率无源电流互感器的附加要求 (Instrumenttransformers-Part 1O:Additionalrequirements forlow-powerpassive current transformers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语
JF1245.1-2019、GB/T17215.324-2017中的有关定义以及下列术语和定义适用于本规范。 3.1无功功率reactivepower
单相电路中周期信号的任一正弦频率分量的无功功率定义为电流和电压的有效值（r.m.s）
与电压和电流之间相位角的正弦的乘积，此相位角是电压信号矢量相对于电流信号矢量的角度。
注1：无功功率和无功电能仅对基波频率进行定义。 注2：不规定计算无功功率所用的算法，只要仪表满足本规范要求。
3.2无功电能表reactiveenergymeter
通过无功功率对时间积分来测量无功电能的仪表。
2
