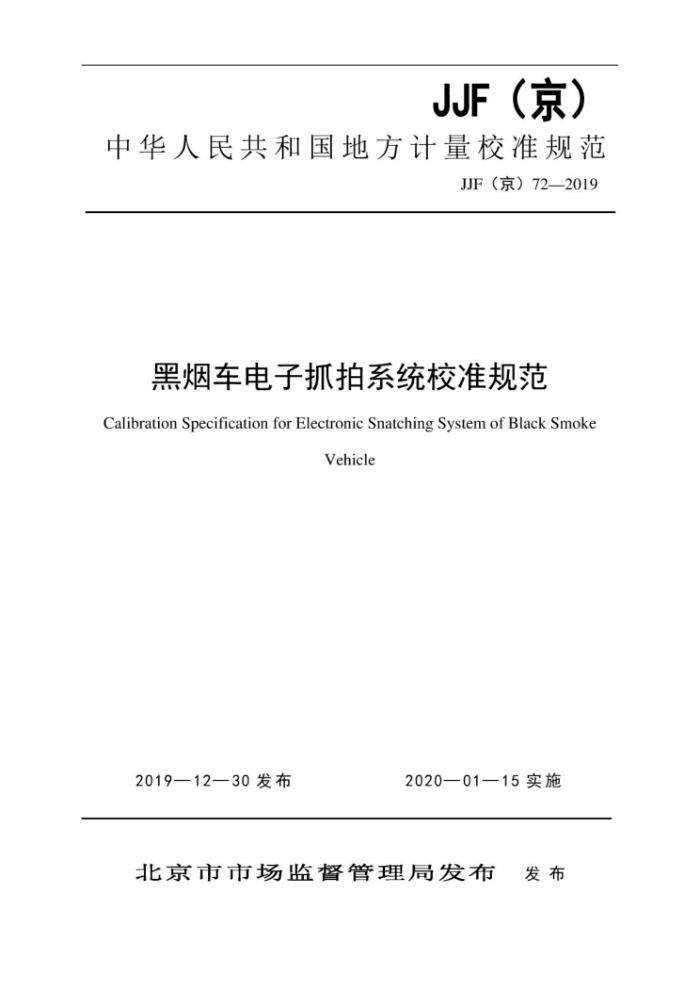

JJF（京）
中华人民共和国地方计量校准规范
JJF（京）72—2019
黑烟车电子抓拍系统校准规范 Calibration Specification forElectronic SnatchingSystem ofBlack Smoke
Vehicle
2019—12—30发布
2020—01—15实施
北京市市场监督管理局发布 发布 黑烟车电子抓拍系统
JJF（京）72—2019
校准规范
Calibration SpecificationforElectronic SnatchingSystemofBlackSmokeVehicle
本校准规程经北京市市场监督管理局于2019年12月30日批
准，并自2020年01月15日起施行。
归口单位：北京市市场监督警管理局
起草单位：北京市计量检测科学研究院
北京市机动车排放管理中心
深圳市安车检测股份有限公司
本规程委托北京市计量检测科学研究院负责解释。 主要规程起草人：
刘育（北京市计量检测科学研究院）郭子君（北京市计量检测科学研究院）刘嘉靖（北京市计量检测科学研究院）
参加起草人：
陈勇(北京市计量检测科学研究院）周鑫（北京市机动车排放管理中心）石福禄（北京市机动车排放管理中心）武薇（北京市机动车排放管理中心）潘素芬（深圳市安车检测股份有限公司） 目录
1 范围 2 引用文件 3 术语 4 概述 5 计量特性， 6 校准条件 7 校准项目及校准方法 8 校准结果表达 9 复校时间间隔附录 A 标准黑度板样式，附录B 黑烟车电子抓拍系统校准记录附录 C 校准证书内页格式，附录D 不确定度的评定
4
.6
6
.14 ..16
17 黑烟车电子抓拍系统校准规范
1范围
本规范适应于黑烟车电子抓拍（固定或手持）系统的校准。
2引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3847-2018柴油车污染物排放限值及测量方法（自由加速法及加载减速
法)
GB36886-2018非道路柴油移动机械排气烟度限值及测量方法 HJ845-2017在用柴油车排气污染物测量方法及技术要求（遥感检测法） HJ/T398-2007固定污染源排放烟气黑度的测定林格曼烟气黑度图法
3术语
3.1 黑烟车电子抓拍系统electronicsnatchingsystemofblacksmokevehicle
通过视频传感器探测到柴油车排放的黑烟的系统。
3.2 烟羽plume
从柴油车排气口排出的气体开弥散到空气中的气团。
3.3 林格曼黑度ringelmannblackness
将排气污染物颜色与林格曼浓度图对比得到的一种烟尘浓度表示法，分为 0~5级。对应林格曼浓度图有6种，除全白与全黑分别代表林格曼黑度0级和5 级外，其余4个级别是根据黑色条格占整块面积的百分数来确定的，黑色条格的面积占20%为1级，占40%为2级，占60%为3级，占80%为4级。
1 3.4柴油车排气黑度板dieselvehicleexhaustblacknessplate
柴油车排气标准黑度板参照林格曼黑度浓度图的表示方法，其大小规格适合于检测现场的柴油车烟羽，并将部分区域的精度等级细分为林格曼黑度0.25级的标准黑度板。（该标准黑度板等级根据黑色条格占比面积换算而得，即0.25 级换算值为：5%）。
4概述
黑烟车电子抓拍系统是应用视频技术，将通过检测区域的黑烟记录下来，再用计算机的图象识别技术，最终确定黑烟车排放黑烟的林格曼黑度等级。
固定式黑烟车电子抓拍系统可实现全天候无人监控、自动筛选、保存、传输、 播放黑烟车视频等功能，将车牌和黑烟排放过程视频通过网络上传至监控中心作后续跟进处理。
5计量特性
5.1柴油车排气黑度板（以下简称标准黑度板）等级示值误差
测量范围：（0~5.00）级示值误差：±0.50级
5.2 2重复性
重复性不大于0.25级。
6校准条件
6.1环境条件
工作温度：（-20~60）℃；固定式光照度：（8000~80000）Lux；手持式光照度： （1~80000）Lux。
6.2 2计量器具
2 表1计量器具
序号
校准用标准仪器设备
主要性能指标及功能
规格：0.00级、0.75级、1.00级，1.25级、 1.50级、1.75级、2.00级、3.00级、4.00级、 5.00级。 相对扩展不确定度：Ure/=1%，k=2 测量范围（0~50）m MPE：±（0.02+0.02L）mm 测量范围（0~200000）lux MPE:±4%
标准黑度板
1
钢卷尺
2
光照计
3
校准项目及校准方法
7
7.1 静态示值误差校准（固定式）
7.1.1将标准黑度板支架放置在机动车道路上，支架中心点与黑烟车电子抓拍摄像头连线的投射线平行于道路，距抓拍设备水平距离20m处，放置方式如图1所示：
黑烟车电子抓拍设备
黑度板
n
20m-25m 图1固定式校准示意图
7.1.2分别将0.00级、0.75级、1.00级、1.25级、1.50级、1.75级、2.00级、3.00 级、4.00级、5.00级标准黑度板放置在支架上，调整角度，使拍摄时电子抓拍系统的光轴与标准黑度板呈垂直状态： 7.1.3让设备抓拍标准黑度板，测量三次，记录测量值并记录光照度，光照度需在（8000~80000）lux范围内，此光照度测量范围外测量值无效； 7.1.4将标准黑度板支架放置在机动车道路中间，距抓拍设备L架水平距离25m 处； 7.1.5重复7.1.2、7.1.3的步骤；
3 7.1.6在三次测量中，根据公式（1）计算单次测量的示值误差，取绝对值最大值作为示值误差。
A, = Xia- Xi
(1)
A，--第级标准黑度板的示值误差，无量纲量；
Xid- 一第级标准黑度板的d次测量值，无量纲量：
x--级标准黑度板值，无量纲量。
7.2 2静态示值误差校准（手持式）
7.2.1将标准黑度板支架放置在平稳的路面，支架中心点与手持式黑烟车抓拍仪的抓拍摄像头的连线平行于背景板向标线，距抓拍设备水平距离(0～50)cm处，放置方式如图2所示：
林格受果度标准板
测试设备据放位置
50cm.
可移动背最板
自动夹具
图2手持式校准示意图
7.2.2分别将0.00级、0.75级、1.00级、1.25级、1.50级、1.75级、2.00级、3.00级、 4.00级、5.00级黑度板放置在背景板上，以背景板为背景，调整角度，使抓拍摄像头的光轴与黑度板呈垂直状态： 7.2.3让设备抓拍标准黑度板，测量三次，记录测量值并记录光照度，光照度需在（1~80000）lux范围内，超过此范围测量值无效；
