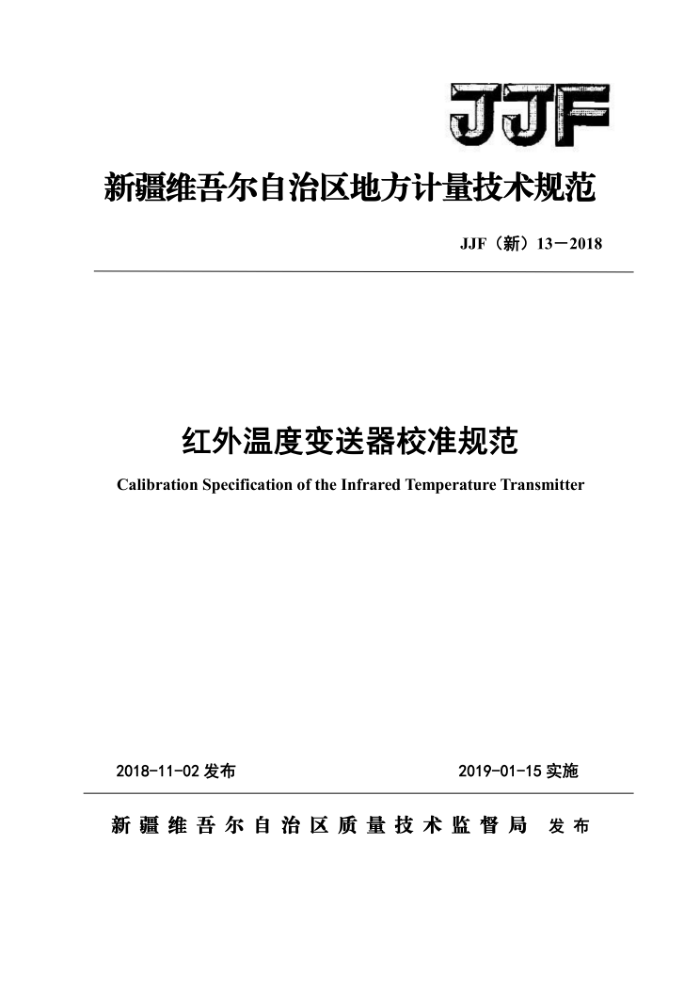

新疆维吾尔自治区地方计量技术规范
JJF（新）13—2018
红外温度变送器校准规范
Calibration Specification of the Infrared Temperature Transmitter
2018-11-02发布
2019-01-15实施
新疆维吾尔自治区质量技术监督局发布 JJF（新）13-2018
红外温度变送器校准规范 Calibration Specification of the Infrared Temperature Transimitter
JJF（新）132018
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JF(T)13-2018
本规范主要起草人：
薛文艳（新疆维吾尔自治区计量测试研究院）赵亿坤（新疆维吾尔自治区计量测试研究院）
参加起草人：
卓华 （新疆维吾尔自治区计量测试研究院）王辉 （新疆维吾尔自治区计量测试研究院）李海兵 （新疆维吾尔自治区计量测试研究院） JJF(新)13—2018
目录
引 言 1 范围. 2 引用文件. 3 概述 4 计量性能要求， 4. 1 示值误差. 4.2 重复性. 5 校准条件.. 5.1 环境条件 5. 2 测量标准及其它设备 6 校准项目和校准方法 6.1 外观及工作正常性检查. 6.2校准前的准备工作
.II
.1
...1
....2
...2
..2
.2
...3
..3 ...3
7 校准结果处理.
...5
8 校准结果
.7
8.1 校准记录. 8.2 校准证书. 9 复校时间间隔.. 附录A 红外温度变送器原始记录格式附录B 校准证书的内容. 附录C 红外温度变送器测量不确定度评定
.**.7
...7
...8
....9
...11
I JJF(新）13—2018
引 言
JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJF1094-2002 2《测量仪器特性评定》、JJG856-2015 《工作用辐射温度计》检定规程，结合国内红外温度变送器质量控制现状制订。
本规范为首次发布。
II JJF(新)132018
红外温度变送器校准规范
1 范围
本规范适用于温度范围为（30～1200）℃的红外温度变送器（以下简称变送器）的校准。 2 引用文件
本规范引用以下文件： JJG856-2015工作用辐射温度计 JJF1094-2002测量仪器特性评定凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。
3概述
红外温度变送器通常由光学系统、光学探测器、信号放大器及信号处理、显示输出等部分组成，光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转换为被测目标的温度值，变送器由处理器和安装附件组成，与计算机相连，能够随时监控温度进行数据采集和保存。
显示单元
温度信号
信号处理和转换单元
测量单元
输出信号（mA或V）
图1 红外温度变送器原理框图
标准化输出信号主要为（0～3.5）V、（0～5）V和（4～20）mA等直流电信号。
4 计量性能要求
4.1示值误差
在温度变送器的温度范围内，应不超过最大允许误差。最大允许误差（或不确定度、准确度）应根据制造商说明书，或按客户和制造商双方达成的技术协议确定，复
1 JJF（新)13—2018
校时按客户的规定。最大允许误差技术指标应注明与之相对应的测量距离与辐射源直径。
4.2重复性
应不超过变送器技术指标中对重复性的要求，同时应不超过最大允许误差绝对值的1/2。
注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
5校准条件
5.1环境条件
5.1.1环境温度：（18～25）℃，相对湿度≤85%。 5.1.2变送器周围除地磁场外，应无影响其正常工作的外磁场。 5.1.3实验过程中应避免强阳光和强辐射源对实验用辐射源和辐射温度计的干扰，避免空气气流波动较大及环境温度波动较大对测量结果产生不可忽略的影响。
5.2测量标准及其它设备
校准时所需要的标准器及配套设备可按变送器的规格参照表1进行选择。
表1标准仪器及配套设备
序号
用途
技术要求
备注
仪器设备名称
有效发射率ε≥0.995，控温稳定 提供辐射温度或 可以配参考温度
计组合使用或具有亮度温度的参考黑体辐射源单独使用。 可以配参考温度计组合使用或具有亮度温度的参考面辐射源单独使用。
度不大于0.1℃/10min与0.1%t的 作为参考黑体辐大者，均匀性不大于土0.15℃与 射源提供亮度温
1
黑体辐射源
度。
0.15%t的大者。
有效发射率≥0.95，控温稳定度 提供辐射温度或不大于0.15℃/10min与0.15%t的 作为参考黑体辐大者，均匀性不大于土0.2℃与 射源提供亮度温
2
面辐射源
度。
0.2%t的大者，
参考辐射温度计的不确定度（k=2）不大于变送器最大允许误差的
3 4 标准铂10-铂热电偶 1/3，参考接触式温度计的不确定 参考温度计。
铂电阻温度计
优先选择适用的标准温度计。
度（k-2）不大于变送器最大允许误差的1/5。 （0～20）mV，MPE：±0.02%，分辨 测量标准热电偶力不低于1μV。
5
参考辐射温度计
可用不低于其准确度等级的其它电测仪器。
6
电测仪器
的电动势值。
2
