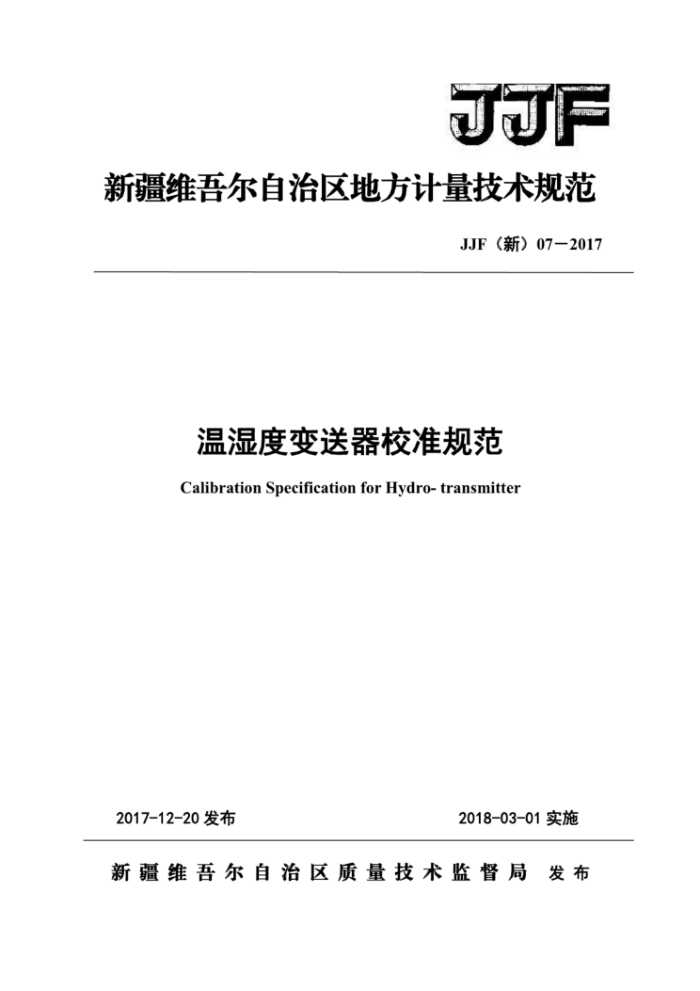

JUF
新疆维吾尔自治区地方计量技术规范
JJF（新）07一2017
温湿度变送器校准规范 Calibration SpecificationforHydro-transmitter
2017-12-20发布
2018-03-01实施
新疆维吾尔自治区质量技术监督局发布 JJF(新)07-2017
温湿度变送器校准规范 Calibration Specification for hydro-transmitter
JJF新)07—2017
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JF（新）07-2017
本规范主要起草人：
卓华新疆维吾尔自治区计量测试研究院）
李海兵（新疆维吾尔自治区计量测试研究院）
参加起草人！
陈武卿（新疆维吾尔自治区计量测试研究院）王锦荣（新疆维吾尔自治区计量测试研究院）赵亿坤 （新疆维吾尔自治区计量测试研究院）曹永峰 （新疆维吾尔自治区计量测试研究院） JJF(G)07-2017
目录
引言 1 范團 2 引用文件。 3 概述。 4计量特性 4.1湿度示值误差 4.2温度示值误差 5校准条件 5.1环境条件。 5.2测量标准及其他设备。。 6校准项目和校准方法：° 6.1外观及工作正常性检查。° 6.2示值误差 7校准结果 7.1校准记录 7.2 校准证书： 8复校时间间隔· 附录A。1温湿度交变送器原始记录格式（输出值用电量表示）附录A.2温湿度变送器原始记录格式（输出值用温湿度表示）附录C校准证书的内容附录D温湿度变送器示值误差测量不确定度评定示例..
(Ⅱ) (1) o(1) 1006（1）（1) (1) (2) .（2) (2) (2）) a（3) （3)
(3) 1000（5）（5)
(5) a(6) 00(7) 604(8) (9）
200
(11） JJF(新）07-2017
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJF1183-2007《温度变送器校准规范》JJF1076-2001《湿度传感器校准规范》与GB/T11605-2005《湿度测量方法》，结合国内生产厂家温湿度变送器质量控制现状制订。
本规范为首次发布。
Ⅱ JJF(新)07-2017
温温度变送器校准规范
1苑
本规范适用于温度范圈为（-10~50）℃，湿度范为（0~100）%RH的温湿度变送器（以下简称变送器）的校准。
2引用文件
本规范引用以下文件： JJG205-2005机械式温湿度计 JJF1076-2001湿度传感器 JJF1183-2007温度变送器 GB/T11605-2005湿度测量方法凡是注明日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。
3.概述
温湿度变送器是一种将温度和湿度变量转化为可传送的标准化输出信号的仪表：主要由温度传感器、湿度传感器、测量电路、运算放大电路、信号转换电路等组成，温度传感器主要采用铂热电阻或半导体热敏电阻：湿度传感器主要采用电阻式湿敏元件或电容式湿敏元件，温度传感器和湿度传感器一具有内置式和外置式二种安装方式。除具有测量信号转换功能外。部分变送器还具有测量值本地显示功能，它主要由 A/D转换电路、显示电及液晶数字显示器组成，
变送器的基本工作原理如下：温度传感器和湿度传感器分别感受到环境温度和湿度的变化，各自输出相应的电信号：分别输入相应的测量电路转换成电压信号：经线性校正。放大后输入信号转换电路。分别转换成标准直流信号。变送器输出的标准直流信号一般有（0~10）mADC（420）mADC、（05）VDC和（1~5）VDC等
4，计量特性
4.1湿度示值误差
变送器输出信号与测量标准测得实际湿度值对应电信号的差值（或变送器输出信
1 JJF(新)07-2017
号对应的湿度值与测量标准测得实际湿度值的差值）应不超过制造商的规定， 4.2温度示值误差
变送器输出信号与测量标准测得实际温度值对应电信号的差值（或变送器输出信号对应的温度值与测量标准测得实际温度值的差值应不超过制造商的规定。
注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。 5. 校准条件 5.1环境条件
5.1.1环境温度（23土5)C。
5.1.22 相对差度：不大于85%RH
5.1.34 供电电源：按照变送器和电测量仪器电源要求进行配置。交流电源电压允许误差为士1%，频率允许误差为土1%：直流电源纹波不超过1%。 5.1.4周围无振动及腐蚀性气体，现场洁净、无污染。 5.2测量标准及其它设备
校准装置的不确定度应不超过被校变送器最大允许误差的1/3，校准时所需的标准仪器及设备见表1。
表1校准用设备一览表
序号 校准用设备
技术要求
温度范围：（5~50）℃ 温度均匀性：0.3C 温度波动度：土0.2℃ 湿度范围：（10~90%）RH 湿度均匀性：1.0%RH 湿度波动度：土0.8%RH 温度范图：（-10~50）℃ 温场均匀性：0.01℃ 温场波动度：土0.04℃ 露点温度测量范围：（0~40）CDP。最大允许误差为士0.2CDP，具有相对湿度显示功能，显示分辨力0.1%RH以上：温度测量范国（0~50）℃，最大允许误差为士0.1℃，显示分辨力0.1℃以上。 测量范圈：（0～100）mA，6位半显示以上，最大允许误差不超过士（0.05%×读数+0.005%×量程） 6位半显示以上，0.01级以上。
温湿度校验箱或游度发生器
1
2 恒温槽
3 精密露点仪
数字直流电流表
4
5 数字电压表
2
