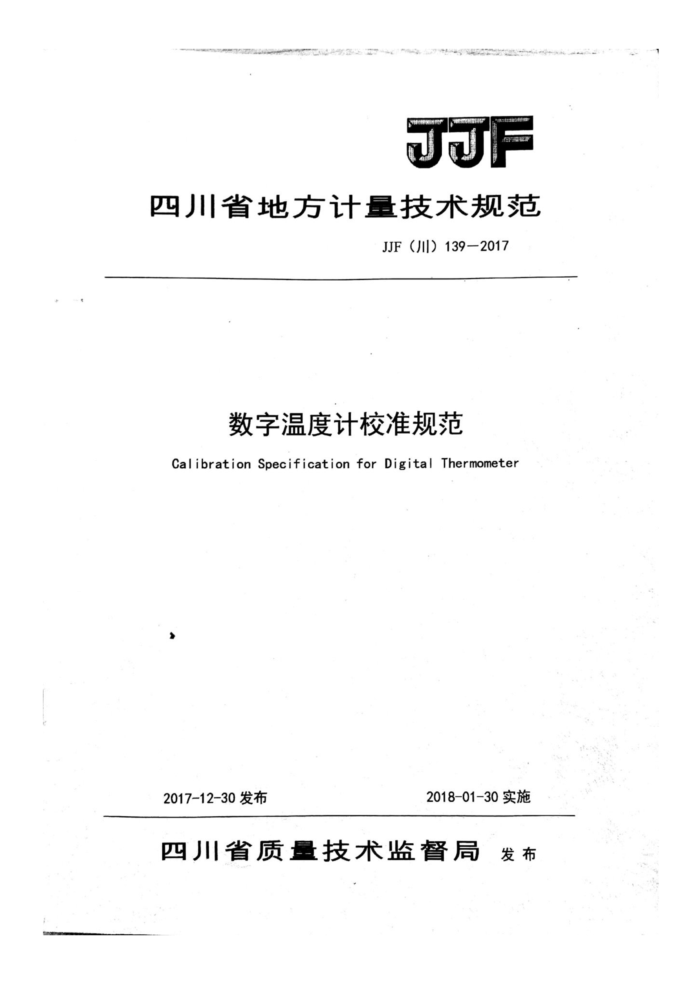

JJF
四川省地方计量技术规范
JJF（川）139—2017
数字温度计校准规范
Calibration Specification for Digital Thermometer
2018-01-30实施
2017-12-30发布
四川省质量技术监督局 发布 JF（川）1392017
数字温度计校准规范 Calibration Specification for Digital Thermometer
（川）139—2017
JJF
本规范经四川省质量技术监督局于2017年12月30日批准，并自2018 年01月30日起施行。
归口单位： 四川省质量技术监督局主要起草单位： 中国测试技术研究院
中国人民解放军第五七一九工厂
参加起草单位： 昆明大方自动控制科技有限责任公司
泰安德图自动化仪器有限公司
本规范技术条文由起草单位负责解释 JJF（川）139—2017
本规范主要起草人：
付志勇（中国测试技术研究院）廖艳（中国测试技术研究院）赵晶（中国测试技术研究院）何辉（中国人民解放军第五七一九工厂）
参加起草人：
李福洪（昆明大方自动控制科技有限责任公司）
王君玲（泰安德图自动化仪器有限公司） JJF（川）139—2017
目 录
引言. 1范围 2引用文件 4计量特性 4.1外观. 4.2显示功能 4.3绝缘电阻. 4.4示值误差 4.5示值波动 5校准条件， 5.1环境条件 5.2供电电源 5.3校准设备 6校准项目和校准方法 6.1校准项目 6.2校准方法， 7校准结果的表达， 8复校时间间隔附录A数字温度计校准原始记录格式（参考）附录B校准证书内页格式（参考）附录C数字温度计示值误差校准结果的不确定度评定（示例）
II
n
2
.2
.
4
4
.10 .11 .12 .13 JIF（川)139-2017
引言
本耀准然款F1071-2010《国家计量校准规范编写规则》起草，其中测量不确定度的详定按照JF1059.1-2012《测量不确定度详定与表示》进行。
本规为首次起草。
II JJF（川）1392017
数字温度计校准规范
1范围
本规范适用于测量范围为-196℃1200℃，温度传感器外置，以数字形式显示被校温度的一体或成套使用的数字温度计的校准。
2引用文件
JF1007-2007温度计量名词术语及定义 JF1059.1-2012测量不确定度评定与表示 JG160标准铂电阻温度计 JJG617-1996数字温度指示调节仪 JG874-2007温度指示控制仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
数字温度计由温度传感器和显示仪表组成。温度传感器主要有热电偶、热电阻、 半导体感温元件、集成温度传感器等类型。数字温度计的工作原理为：当被校温度发生变化时，温度传感器感受到该温度的变化，输出相应电信号，经数字化处理后，显示对应温度。数字温度计可单路测量，也可多路测量。
数字温度计按使用功能划分，一般可以分为以下两种形式（1）只具有显示功能；（2）既具有显示功能，又具有数据存储、记录打印等功能。
4计量特性
4.1外观
数字温度计的产品名称、型号规格、准确度等级或最大允许误差、测量范围、 制造厂名或商标、出厂编号、制造年月及其编号等均应有明确的标记；数字温度计
- JJF（川）139—2017
外形结构应完好，表而不应有明显的凹痕、外伤、裂缝和变形等现象，金属件不应有锈蚀及其他机械损伤。各部位开关、按键操作应灵活可靠。
传感器的引线接插件应接触良好，传感器所使用的保护管及引线应能承受相应的使用温度。
4.2显示功能
数字温度计应具有相应的显示功能：如欠电压指示/报警、最大值/最小值记忆、 华氏/摄氏温度转换、显示分辨力转换等。
通电状态下，其显示数字及图像应清晰、无叠字，亮度应均匀，不应有缺笔画或无计量单位等现象，小数点和状态显示应正确。具有负温度测量范围的数字温度计，当显示0℃以下温度时，数字温度计应显示“_”的极性符号，当超出测量范围或传感器发生故障时，应显示过载及相应符号。
具有记录打印功能的数字温度计，不应有错打、漏打或打印不清等现象。
4.3绝缘电阻
对于交流供电的数字温度计，在环境温度为15℃～35℃，相对湿度为30%～75% 的条件下，数字温度计的电源端子与外壳之间、电源端子与传感器外护管之间的绝缘电阻应不低于20MQ。
4.4示值误差
被校数字温度计的示值与实际温度的差值为数字温度计的示值误差，一般为土 0.02℃~±5.0℃。
4.5示值波动
数字温度计显示值的波动量一般应不大于其分辨力值。对于分辨力很高（b<0.la%FS）的数字温度计，波动量一般应不大于其五个分辨力值。波动量以波动偏离波动中值的大小来衡量。
b：分辨力：a：准确度等级；FS：数字温度计的量程，即测量范围上、下限之差（℃）。
注：以上指标不做符合性判定。
N JF（川）1392017
5校准条件
5.1环境条件
5.1.1环境温度15℃～35℃，相对湿度：30%～75%。对使用热电偶作温度传感器的数字温度计需远离热源，确保环境温度相对稳定。
5.1.2除地磁场外，无影响仪表正常校准的外磁场。
5.1.3如校准用仪器设备规定了正常使用的环境条件，应符合其规定。 5.2供电电源
数字温度计的供电电源应符合其说明书的要求， 5.3校准设备
5.3.1标准器， 见表1
表1标准器
用途
序号 1I
技术要求 (-60~+300)℃
仪器设备名称标准水银温度计
标准级 (-200661）
标准器（也可以使用准确度等级不低于上述要求
标准铂电阻温度计
2
二等
的其他标准器）
(419. 527~1084.62)
标准铂佬o-铂热电偶
3
二等
注：1.与标准器配套的电测设备应满足相应的要求。
2.对于分辨力为0.01℃及以上的数字温度计，应选择准确度不低于二等标准铂电阻温度计或其他同等准确度的标准器。
