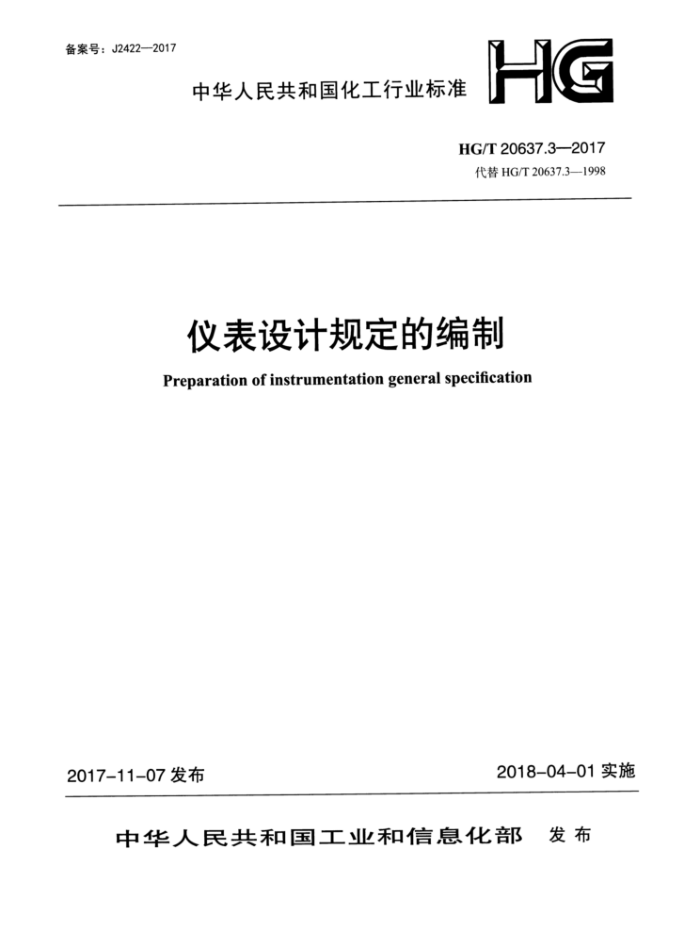

HG
备案号：J2422—2017
中华人民共和国化工行业标准
HG/T20637.3—2017
代替HG/T 20637.3—1998
仪表设计规定的编制 Preparation of instrumentation general specification
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部 发布 前言
本标准是根据工业和信息化部《关于印发2012年第四批工业行业标准制修订计划的通知》 （工信厅科【2012】252号文）的要求，由中国石油和化工勘察设计协会为主编部门，中国天辰工程有限公司为主编单位，在原行业标准《仪表设计规定的编制》HG/T20637.31998的基础上修订完成。
本标准自实施之日起代替《仪表设计规定的编制》HG/T20637.3一1998。 本标准在修订过程中，修编组进行了广泛的调查研究，认真总结和吸收了我国石油化工行业
的实践经验，参考了有关国外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准的主要技术内容：第1部分为总则；第2部分为内容及编制要求；附录A为仪表设计规定的通用模板文件。
本标准与HG/T20637.3一1998相比，主要变化如下：增加了设计依据、现场环境气候条件、编号原则、控制系统及控制室的设置、仪表动力源、
仪表接地、仪表防雷、安全仪表设计、与其他专业的接口关系、与控制系统供货商的接口关系、 与成套设备供货商的接口关系、仪表设计文件组成等内容。
本标准由工业和信息化部负责管理，由中国石油和化工勘察设计协会负责日常管理，由全国化工自控设计技术中心站负责具体技术内容的解释。在执行过程中如有意见和建议，请与全国化工自控设计技术中心站联系（地址：上海市中山南二路1089号徐汇苑大厦12楼；邮编：200030；电话：021-64578936），以供今后修订时参考。
本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司主要起草人：方留安赵柱戴文杰杨云黄源主要审查人：孙建文 王发兵 李冰王雪梅 樊清 张晋红 梁达于锋
王同尧 马恒平 张泰松 王秋红 张同科 王卫林 陈 曼杜或周江萍孙菊霞
283 1总则
1.0.1为保证工程项目设计的致性，明确各个设计接口的关系，制定了本标准。 1.0.2本标准用以指导仪表设计人员编制工程项目的仪表设计规定。 1.0.3仅表设计规定是工项目中本专业的统一规定，既向用户阳选工程设计的基本放则，艾用于指导所有参加工程的仅表设计人员的设计工作。如果不单独编制成套设备仪表设计规定，设计规定的内客也可发给成套设备供费商。 1.0.4仅表设计规定的缴制踪应符合本标准的规定外。还应符合国家现行有关标准的规定。
296 2内容及编制要求
2.1内 容
仪表设计规定的内容，应包括下列方面： 1概述。 2 编号原则。 3 控制系统及控制室的设置。 4 仪表选型。 5 仪表动力源。 6 仪表接地。 7 仪表防雷。 8 仪表安装。 9 仪表安全设计。 10 与其他专业的接口关系 11 与控制系统供货商的接口关系。 12 与成套设备供货商的接口关系。 13 仪表设计文件组成。
2.2编制要求
2.2.1仪表设计规定应包括有关工程合同内主装置、辅助装置和公用工程系统等全厂仪表的设计和安装的要求。在不单独编制成套设备仪表设计规定的情况下，还应包括有关成套设备中仪表的设计和安装要求。 2.2.2 “概述”应说明下列内容：
1 在设计范围方面，应列出工程合同范围内与仪表专业有关装置的名称及工作内容。 2在设计依据方面，应列出工程设计的依据，包括合同技术附件、业主提供的资料、前期设
计的相关文件等。
32 在采用的标准规范方面，应列出与仪表设计、施工安装、验收有关的设计规范及标准。 4 在现场环境气候条件方面，应列出与仪表设计相关的环境气候条件。 5 在刻度单位方面，应列出各检测变量的刻度单位。通常采用SI单位制。
2.2.3 “编号原则”可包括下列内容：
1 仪表位号的编号原则。 2 仪表接线箱的编号原则。
286 3 3空气分配器的编号原则。 4 现场盘（柜）的编号原则。 5 控制室盘（柜）的编号原则。 6 电缆、光缆的编号原则。
2.2. 4 在“控制系统及控制室的设置”方面，应说明各装置控制系统的设置情况及基本要求，并包括下列内容：
1 基本过程控制系统的设置及要求。 2 安全仪表控制系统的设置及要求。 3 气体监测系统的设置及要求 4 成套设备控制系统的设置及要求。 5 与上位管理系统的接口。 6 控制室及现场机柜间的设置。
2.2.5 在“仪表选型”方面，应列出项目所涉及的各类仪表、执行器的选型原则、防爆防护等级、 信号类型、各附件的要求、过程接口规格、电气接口规格等。
1一般原则宜包括下列内容：
1）基本要求； 2）信号类型； 3）防爆防护等级； 4）是否需要现场指示仪表； 5）安全仪表要求； 6）铭牌标识。
2温度仪表宜包括下列内容：
1）温度检测元件的选用； 2）温度检测元件及套管的过程接口规格； 3）温度计套管采用的型式、规格； 4）列出需要对温度计套管进行振动计算的场合； 5）温度变送器的设置； 6）电气接口尺寸。
3压力类仪表宜包括下列内容：
1）压力表的选型原则及过程接口规格； 2）压力及差压类变送器的选型原则、过程接口规格、电气接口尺寸，是否带阀组等附件。
4物位仪表宜包括下列内容：
1）物位仪表的首选原则； 2）各类物位计的选型原则、材质、过程接口规格及电气接口尺寸。
5流量仪表宜包括下列内容：
287 1）流量仪表的首选原则； 2）各类流量计的选型原则、材质、过程接口规格及电气接口尺寸。
6分析仪表宜包括下列内容：
1）在线分析仪的选型原则宜说明各类在线分析仪选用型式、成套供货的范围、与供货商的接口等； 2）环境监测分析仪的选型原则宜说明各类分析仪的选用型式、材质、过程接口规格及电气接口尺寸、信号往来、取证要求等： 3）可燃/有毒气体探测器的选型原则宜说明项目中涉及的可燃/有毒气体探测器的类型、 过程接口、电气接口尺寸、报警方式及地点。
7控制阀宜包括下列内容：
1）控制阀Cv值计算及口径选择原则； 2）根据过程介质的特点，确定阀门的类型、执行机构、填料及上阀盖型式； 3）阀体及阀内件材质的要求； 4）阀门连接型式； 5）阀门附件的要求； 6）对紧急切断阀的要求。
8仪表盘（柜）的基本要求宜包括下列内容：
1）仪表盘的防护等级及防爆等级； 2）仪表盘的颜色、型式、规格； 3）仪表盘的进线方式、配管走向； 4）仪表盘布线的要求。
2.2.6仪表动力源宜包括下列内容：
1仪表气源应规定仪表用仪表空气的压力、露点、气源质量，储气罐的设置情况。 2仪表电源应规定仪表电源的配置原则，采用的UPS电源的型式、容量，进出电源等级，进
出线方式、备用时间、故障信号输出等。
3其他动力源应规定在项目中用到的仪表、阀门用液压系统、电液系统等其他动力源的选用情况。 2.2.7仪表接地应规定保护接地、控制系统接地、信号接地、屏蔽接地的设计原则。 2.2.8仪表防雷应规定防雷设计执行的标准规范，根据工程项目气象条件而采取的具体防雷措施，包括仪表电源、仪表信号、现场仪表、控制系统、接地等。 2.2.9仪表安装应包括下列内容：
1一般原则应规定仪表安装、管线安装、电缆敷设设计的基本原则。 2 仪表测量配管应包括下列内容：
1）应规定仪表测量压力、差压的管线的规格、材质、连接型式； 2）应规定仪表分析取样管线的规格、材质、连接型式。
