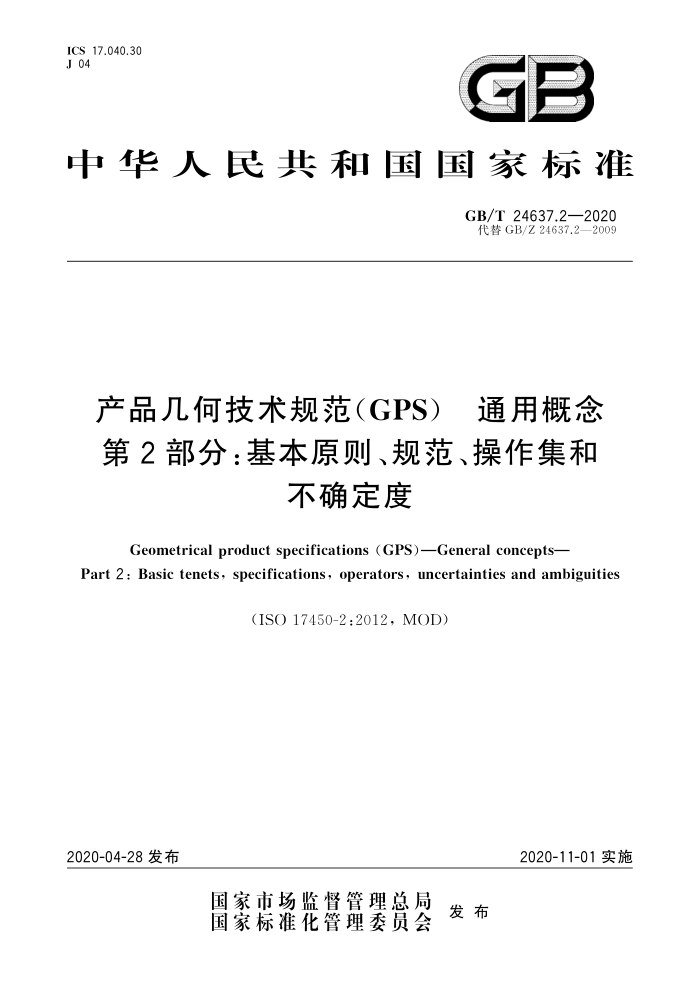

ICS 17.040.30 J 04
GB
中华人民共和国国家标准
GB/T24637.2—2020 代替GB/Z24637.2—2009
产品几何技术规范(GPS) 通用概念第2部分：基本原则、规范、操作集和
不确定度
Geometrical product specifications (GPS)General concepts-
Part 2: Basic tenets, specifications, operators, uncertainties and ambiguities
(ISO17450-2:2012,MOD)
2020-11-01实施
2020-04-28发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T24637.2—2020
目 次
前言范围
规范性引用文件 3 术语和定义 4 基本原则
2
不确定度对基本原则的影响 6 规范过程·
5
10
A
检验过程· 附录A（资料性附录） 概念图附录B（资料性附录） 图样标注附录C（资料性附录） 与GPS矩阵模型的关系参考文献
11
12
13 14
15 GB/T24637.2—2020
前言
GB/T24637《产品几何技术规范（GPS）通用概念》分为4个部分：一第1部分：几何规范和检验的模型；
第2部分：基本原则、规范、操作集和不确定度；
-
—一第3部分：被测要素；一第4部分：几何特征的GPS偏差量化本部分为GB/T24637的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/Z24637.2一2009《产品几何技术规范（GPS）通用概念 第2部分：基本原则、规
范、操作集和不确定度》，与GB/Z24637.2一2009相比主要技术变化如下：
删除了“计量特性偏差”的定义（见2009年版的3.1.1）；删除了“测量不确定度”的定义（见2009年版的3.4.2）；删除了“符合不确定度”的定义（见2009年版的3.4.7）；将“相关不确定度”改为“功能描述不确定度”（见3.3.3，2009年版的3.4.4）；
一
修改了“缺省规范操作”的定义（见3.1.2，2009年版的3.2.2）；修改了“理想检验操作”的定义（见3.1.6，2009年版的3.2.6）；
一
修改了“缺省规范操作集”的定义（见3.2.6，2009年版的3.3.6）。 本部分使用重新起草法修改采用ISO17450-2：2012《产品几何技术规范（GPS）通用概念第2
一
部分：基本原则、规范、操作集和不确定度》。
本部分与ISO17450-2：2012相比存在技术性差异。相应技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·增加了GB/T18779.1； ·用等同采用国际标准的GB/T18779.2代替ISO14253-2：2011； ?用等同采用国际标准的GB/T24634代替ISO14978：2006； ·用修改采用国际标准的GB/T24637.1代替ISO14660-1：1999和ISO17450-1：2011； ·用修改采用国际标准的GB/T27418代替ISO/IECGuide98-3：2008； ·用JJF1001代替ISO/IECGuide99:2007。
本部分由全国产品几何技术规范标准化技术委员会（SAC/TC240）提出并归口。 本部分起草单位：郑州大学、中机生产力促进中心、北京锐驰恒业仪器科技有限公司、卡尔蔡司（上
海）管理有限公司、北京汽车股份有限公司、河南工业大学
本部分主要起草人：明翠新、郑鹏、韩定中、赵凤霞、藤丽静、陈刚、朱悦、刘楠幡本部分所代替标准的历次版本发布情况为：
GB/Z24637.2—2009。
I GB/T24637.22020
产品几何技术规范（GPS）通用概念第2部分：基本原则、规范、操作集和
不确定度
1范围
GB/T24637的本部分界定了产品几何技术规范（GPS)标准中使用的与规范、操作、操作集和不确
定度有关的术语，给出了GPS体系的基本原则，同时讨论了不确定度在这些原则中的影响，分析了它们在GPS应用中的规范和检验过程，
本部分适用于几何产品的规范操作和检验操作。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T18779.1产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则（GB/T18779.1—2002，eqvISO14253-1：1998）
GB/T18779.2产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南（GB/T18779.2—2004，ISO/TS14253-2：1999，IDT)
GB/T24634产品几何技术规范（GPS）GPS测量设备通用概念和要求（GB/T24634一2009，
ISO14978:2006,IDT)
GB/T24637.1产品几何技术规范（GPS） 通用概念 第1部分：几何规范和检验的模型 (GB/T24637.1—2020,ISO17450-1:2011,MOD)
GB/T27418测量不确定度评定和表示（GB/T27418—2017,ISO/IECGuide98-32008,MOD) JJF1001 通用计量术语及定义
3术语和定义
GB/T18779.2、GB/T24634、GB/T24637.1、GB/T27418、JJF1001界定的以及下列术语和定义适用于本文件。附录A图A.1描述了这些术语之间的关系。 3.1与操作有关的术语 3.1.1
规范操作 specificationoperation 用数学表达式、几何表达或算法或它们的组合定义规范部分的操作。 注1：规范操作是规范操作集（3.2.3)的一部分，用于定义一个工件（产品或零件）的一个GPS要求。 注2：规范操作是一个理论概念。 示例1：在轴的直径规范中，采用最小外接圆柱拟合。 示例2：在表面结构要求规范中，采用高斯滤波器滤波
1 GB/T24637.2—2020
3.1.2
缺省规范操作defaultspecificationoperation 应用于缺少任何附加信息或修饰符的基本GPS规范（3.4.4）中的规范操作（3.1.1）。 注1：缺省规范操作可能是一个国家标准缺省、企业标准缺省或图样缺省规范操作。 注2：缺省规范操作依赖于所用的缺省规范操作集。 示例1：在轴的直径规范中，缺省标注30土0.1是采用两点法评估直径示例2：在表面结构参数Rα规范中，高斯滤波器（缺省滤波器)采用GB/T10610中给出的缺省截止波长。
3.1.3
特定规范操作specialspecificationoperation 采用带有附加信息的或一个或多个修饰符的基本GPS规范（3.4.4)来改变或修正缺省规范操作
（3.1.2）的规范操作（3.1.1）。
示例1：在轴的直径规范中，当使用包容要求修饰符时，采用最小外接圆柱进行拟合。 示例2：在表面结构参数Ra规范中，当高斯滤波器（缺省滤波器）具有指定的截止波长2.5mm时，采用合适的标
注替代GB/T10610中缺省的规则。 3.1.4
实际规范操作actual specificationoperation 产品技术文件中隐含标注（缺省规范操作情况）或明确标注（特定规范操作情况）的GPS要求的规
范操作（3.1.1）。
注：一个实际规范操作可能是：
—由基本GPS规范（3.4.4)隐含标注出：或一由GPS规范元素（3.4.1)明确标注出；或
省略，当规范操作集不完整时。
示例1：当规范标注是$30士0.1时，在实际规范操作中，用两点直径评估（见1S014405-1）。 示例2：当规范标注是Ra1.5、滤波器2.5mm时，在两个实际规范操作中，用具有指定截止波长2.5mm的高斯滤
波器（缺省滤波器）进行滤波操作，用Rα算法计算表面结构要求， 3.1.5
检验操作verificationoperation 实际规范操作（3.1.4)所规定的测量过程或测量设备或两者结合的实施过程的操作注1：检验操作用在机械工程的几何领域中，以检验产品相应的规范操作（3.1.1）。 注2：检验操作用于检验规范操作（3.1.1)的要求。 示例1：如用千分尺检验轴的直径时，用两点直径评估，示例2：对完工表面的检验，用2μm的公称探针半径和0.5μm的采样间隔从表面上提取数据点。
3.1.6
理想检验操作perfectverificationoperation 以一个与其要求没有有意偏差的理想方法检验实际规范操作（3.1.4)的检验操作（3.1.5）。 注1：尽管理想检验操作是以理想的方法检验规范操作，并且该方法本身不会产生测量不确定度，但测量不确定度
可能有其他来源，如缺陷、所用测量设备的计量特性偏差。 注2：校准的目的是用于评定源于测量设备产生的测量不确定度值，示例：当规范规定一个提取操作时，在完工表面的检验中，用2um的公称探针半径和0.5um的采样间隔从表面上
提取数据点。
2 GB/T24637.2—2020
3.1.7
简化检验操作simplifiedverificationoperation 与实际规范操作（3.1.4)有意偏差的检验操作（3.1.5）。 注：除了执行操作时由计量特性偏差产生的测量不确定度外，有意偏差也会产生测量不确定度，示例：如轴的尺寸检验，采用的是千分尺进行两点拟合直径测量，而规范规定的是最小外接圆柱拟合方法。
3.1.8
实际检验操作 actual verification operation 在实际测量过程中使用的检验操作（3.1.5）。
3.2与操作集有关的术语 3.2.1
操作集 operator 操作算子操作的有序集合。
3.2.2
功能操作集 functional operator 与工件/要素的预期功能完全相关的操作集（3.2.1）。 注1：大多数情况下，功能操作集在形式上不能表示为具有明确定义的操作的有序集合，它可以视为在概念上准确
表达工件功能需求的规范操作（3.1.1)或检验操作（3.1.5)的集合，
注2：功能操作集仅是一个比较理想化的概念，它用来评估一个规范操作集（3.2.3)或检验操作集（3.2.9）与功能需
求的吻合程度。
示例：一个轴在孔中无泄漏的运转2000h的能力。 3.2.3
规范操作集 specificationoperator 规范操作（3.1.1)的有序集合。 注1：规范操作集是根据GPS标准在产品技术文件中规定的GPS规范（3.4.3)的完整、综合描述，注2：规范操作集可能是不完整的，在这种情况下，会产生规范不确定度（3.3.2）。 注3：规范操作集旨在给出特定的定义，例如，一个圆柱的可能特定“直径”有：两点直径、最小外接圆柱直径、最大
内切圆柱直径、最小二乘圆柱直径等，并不是通用概念上的“直径”
注4：规范操作集与功能操作集（3.2.2)之间的差异会产生功能描述不确定度（3.3.3）。 示例：如果轴的规范是$30h7（参见GB/T1800.1和GB/T18779.1），那么其上极限偏差和下极限偏差的规范操作
集可能是：
从肤面模型中分离非理想圆柱面；采用最小二乘拟合准则的圆柱类型理想要素进行拟合：构建与拟合圆柱体轴线垂直且相交的直线；提取出每条直线与非理想圆柱面相交的两点；一评估每组两点间的距离，其中，最大距离与上极限比较，最小距离与下极限比较
3.2.4
完整规范操作集 complete specification operator 一组有序的、具有明确定义的、完整的规范操作（3.1.1)组成的规范操作集（3.2.3）。 注：一个完整规范操作集是明确的，所以它不存在规范不确定度（3.3.2)。
3 GB/T24637.2—2020
示例1：局部直径的规范定义了两个相对点之间的任意距离，示例2：见3.2.3的示例。
3.2.5
不完整规范操作集incompletespecificationoperator 缺失一个或多个规范操作（3.1.1）、不完整定义的或无序的规范操作集（3.2.3）。 注1：一个不完整规范操作集是不明确的，因此会导致规范不确定度（3.3.2）。 注2：当给定的是不完整规范操作集时，为了建立相应的检验操作集（3.2.9），有必要增加缺失的操作或者操作缺失
的部分，或者在不完整规范操作集里对操作进行排序。参见方法不确定度（3.3.4）。
示例：台阶尺寸30士0.1规范，规范未指定拟合方法。 3.2.6
缺省规范操作集defaultspecificationoperator 应用于基本GPS规范（3.4.4）的、不带任何附加信息或修饰符的规范操作集。 注1：缺省规范操作集可以是：
个由ISO标准确定的ISO缺省规范操作集；或个由国家标准确定的国家缺省规范操作集；或
一个由企业标准/文件确定的企业缺省规范操作集；或一个对应于以上其中之一的图样标注中的图样缺省规范操作集（参见附录B)。
注2：一个缺省规范操作集既可能是一个完整规范操作集（3.2.4），也可能是一个不完整规范操作集（3.2.5）。 示例：根据标准，Ra1.5规范表明：
从一个肤面模型中分离出非理想表面；从非理想表面的多个位置上分离出非理想线：一采用GB/T10610中规定的评定长度和采样间隔进行提取；
采用GB/T10610中规定的高斯滤波器的截止波长和探针半径进行滤波按GB/T3505和GB/T10610(16%规则)的规定评估Ra值。
由于这些操作中的每一个都是缺省规范操作，当它们以缺省的顺序组合时，规范操作集（3.2.3)是一个缺省规范操作集。 3.2.7
特定规范操作集specialspecificationoperator 当使用特定GPS规范（3.4.5）时，包含一个或多个特定规范操作（3.1.3）的规范操作集（3.2.3）。 注1：特定规范操作集由GPS规范（3.4.3)确定。 注2：一个特定规范操作集可能是完整规范操作集（3.2.4），也可能是不完整规范操作集（3.2.5）注3：通过修改一个或多个操作，可以从一个缺省操作集建立一个特定规范操作集示例1：轴30士0.1③的规范是一个特定规范操作集，因为采用最小外接圆柱拟合规范操作（3.1.1)不是一个缺省
规范操作（3.1.2）。
示例2：Ra1.5的规范，采用2.5mm滤波器滤波表面是一个特定规范操作集，因为滤波使用的截至波长规范操作（3.1.1)不是一个缺省规范操作（3.1.2）。 3.2.8
实际规范操作集actual specificationoperator 由实际产品技术文件给出的、从实际规范中得到的规范操作集（3.2.3）。 注1：解释实际规范操作集所依据的标准应直接地或间接地确定。 注2：一个实际规范操作集可能是完整规范操作集（3.2.4)，也可能是不完整规范操作集（3.2.5）。 注3：一个实际规范操作集可能是特定规范操作集（3.2.7），也可能是缺省规范操作集（3.2.6）。
4
