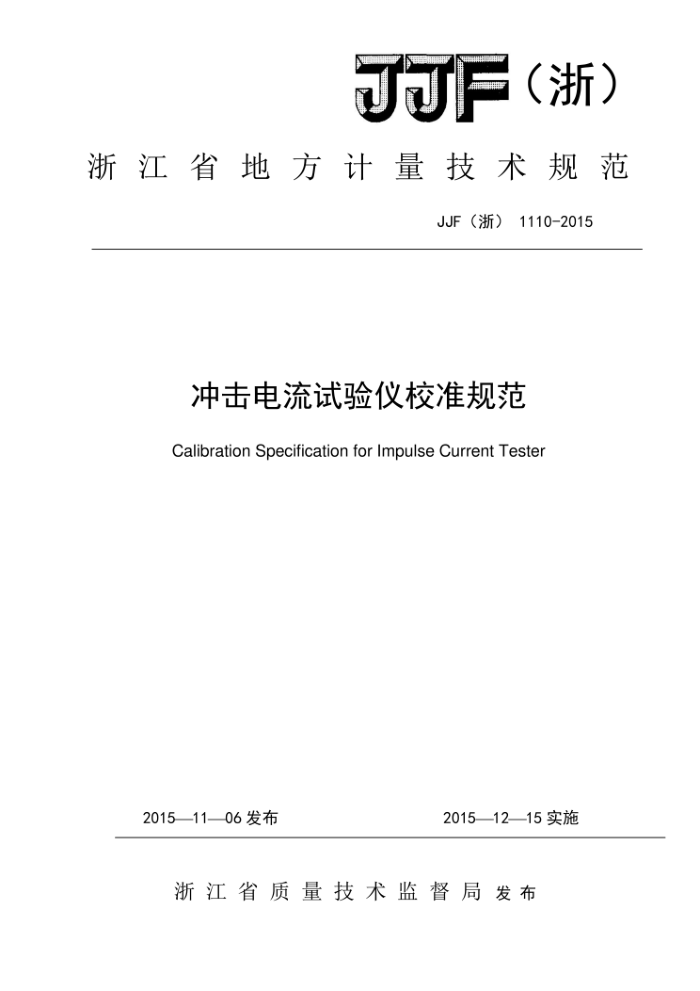

JJF (浙)
浙江省地方计量技术规范
JJF（浙） 1110-2015
冲击电流试验仪校准规范
Calibration Specification for Impulse Current Tester
2015—11—06发布
2015—1215实施
浙江省质量技术监督局发布 JJF（浙）11102015
冲击电流试验仪校准规范 Calibration Specification for lImpulse
JJF(浙）1110-2015
Current Tester
本规范经浙江省质量技术监督局于2015年11月6日批准。并自2015
年12月15日起施行。
归口单位：浙江省质量技术监誉局
主要起草单位：乐清市质量技术监誓检测院参加起草单位：温州市计量技术研究院
本规范委托乐清市质量技术监督检测院负责解释， JJF（浙）11102015
本规范主要起草人：
费国斌（乐清市质量技术监督检测院）蒋献丰（乐清市质量技术监督检测院）林华安（乐清市质量技术监督检测院）
参加起草人：
黄秀清（乐清市质量技术监督检测院）赵玲玲（乐清市质量技术监督检测院）姜瑜 （温州市计量技术研究院） JJF（浙）1110-2015
目录
引言 1 范围 2 引用文件 3 术语和计量单位 4 概述 5 计量特性 5.1 试验仪的技术指标 5.2 绝缘电阻 5. 3 工频耐压试验 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法 7.1 校准项目 7. 2 校准方法 8 校准结果表达 9 复校时间间隔附录A 测量不确定度评定示例附录B 测量不确定度评定示例附录C 校准记录格式附录D 校准证书内页格式
*
"
L

F
L
10
12
13
17 JUF （浙）11102015
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JJF 1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量校准规范。
I JJF（浙）1110-2015
冲击电流试验仪校准规范
1 范围
本规范适用于各类输出为指数型或矩形冲击电流的冲击电流试验仪（以下简称试验
仪）的校准。 2 引用文件
本规范引用了下列文件： GB/T16896.1-2005 高电压冲击测量仪器和软件第1部分：对仪器的要求 GB/T16927.4-2014高电压和大电流试验技术第4部分：试验电流和测量系统的定义和要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
3.17 冲击电流impulsecurrent
非周期性瞬态电流。通常使用的有两种波形：第一种为电流在很短的时间内从零上
升至峰值，之后近似按指数形式或强阻尼的正弦曲线下降至零，称为指数型冲击电流，见图1；第二种波形近似为矩形，称为矩形冲击电流，见图2。[GB/T16927.4-2014] 3.2波前时间fronttime
对于指数型冲击电流，在前沿波形上取幅值为峰值的10%到90%的B和C两点。此两点的
连线与时间轴的交点即为指数型冲击电流的视在原点01。01点与BC连线另一端和峰值水平线交点的时间间隔，即为指数型冲击电流的波前时间T，T=1.25T（T为B和C两点的时间间隔），见图1。[GB/T16927.4-2014] 3.3半峰值时间timetohalf-value
对于指数型冲击电流，视在原点0到冲击电流下降至峰值一半时刻之问的时间间隔
即为半峰值时间T，见图1。[GB/T16927.4-2014]
3.4持续时间 duration
1 JJF（浙）11102015
矩形冲击电流超过峰值90%的持续时间，波上升沿90%峰值点与波下降沿90%峰值点
的时间间隔，即为持续时间T，见图2。[GB/T16927.4-2014]
3.5总持续时间totalduration
矩形冲击电流波形上高于峰值10%的时间间隔，波上升沿10%峰值点与波下降沿10%
峰值点的时间间隔，即为总持续时间T，，见图2。[GB/T16927.4-2014] 3.6反峰值reversepeakvalue
冲击电流下降到零后，反极性振荡的峰值，即为反峰值，见图1和图2。
100% 90%
50%
10%
反峰
O
T
图1 指数型冲击电流
i(t)
100% 90%
O
Ta T
文峰
图2 矩形冲击电流
