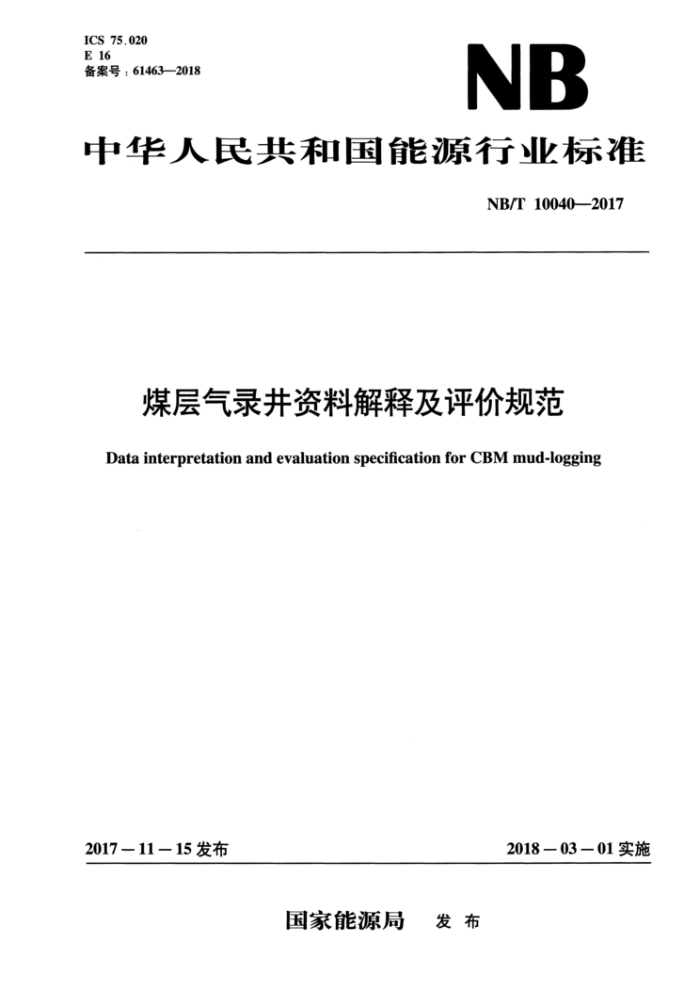

ICS 75.020 E 16 备案号：61463—2018
NB
中华人民共和国能源行业标准
NB/T 10040—2017
煤层气录井资料解释及评价规范
Data interpretation and evaluation specification for CBM mud-logging
2018 — 03- 01 实施
2017 一11一15 发布
国家能源局 发布 NB/T 10040—2017
目 次
前言范围
1
1
规范性引用文件术语和定义资料解释 4.1 资料收集 4.2 目标层确定 4.3 资料处理 4.4 资料解释成果评价 5.1 评价原则 5.2 符合率统计方法 5.3 解释质量考核附录A (资料性附录) 录井基础数据及解释成果参考文献
2
3
4
5 NB/T 10040—2017
前 創言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中国石油天然气股份有限公司华北油田分公司、中国石油勘探开发研究院廊坊
分院。
本标准起草人：李梦溪、张建国、崔新瑞、刘忠、周立春、余巍、马辉、胡秋嘉、张光波、吴定泉、孙斌、王勃、赵蕊。
II NB/T 10040—2017
煤层气录井资料解释及评价规范
1范围
本标准规定了煤层气井的录井资料解释和成果评价。 本标准适用于煤层气井的录井资料解释和成果验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5969油气探井油气水层录井综合解释规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
目标层 target layer 根据录井、测井及测试等资料，判断有产气能力的煤层，包括煤层气层、含煤层气层。
3.2
煤层气层coalbedmethane（CBM）layer 在地层中发育连续，产气量高于探明储量起算单井产量下限标准的煤层。
3.3
含煤层气层 coalbed methane (CBM) containing layer 在地层中发育不连续，产气量低于探明储量起算单井产量下限标准的煤层。
4资料解释 4.1资料收集 4.1.1收集区域地质及邻井钻井、录井、测井、分析化验和试采等资料。 4.1.2收集本井钻井、录井、测井及分析化验相关资料。 4.2目标层确定 4.2.1 录井过程中具有烃类气体显示的煤层。 4.2.2录井过程中无烃类气体显示，地球物理测井疑似具有烃类气体的煤层。 4.2.3录井及测井资料确定的夹研。
1 NB/T 10040—2017
4.3 资料处理
按SY/T5969的规定执行。 4.4 资料解释 4.4.1 解释评价
依据钻时、岩屑、测井电性特征、岩心水浸泡情况、气测显示及井区试采资料等，采用直观法、 图版法、类比法等对目标层进行解释评价。 4.4.2成果提交
提交成果的格式及内容参见附录A。
5成果评价 5.1评价原则 5.1.1统计已试采、投产的煤层气井，对录井目标层进行后评价。 5.1.2产气量高于探明储量起算单井产量下限标准的煤层，解释为煤层气层的为符合层，其他解释层为不符合层。 5.1.3产气量低于探明储量起算单井产量下限标准的煤层，解释为含煤层气层的为符合层，其他解释层为不符合层。 5.1.4不参加统计的井、层包括：
a）固井质量不合格的井、层。 b）由于钻井施工造成影响且无法校正的井、层。 c）误射孔或压裂失败的井、层。
5.1.5具有产能的煤层气层但录井未解释的按不符合层进行统计。 5.2 符合率统计方法
解释符合率计算公式：
Fh = F, FB FL
× 100%
(1)
.:
式中： F,—解释符合率，用百分数表示； FL——解释符合层数，单位为层； FB——解释不符合层数，单位为层。
5.3解释质量考核 5.3.1 解释质量考核分为优秀、合格和不合格三类。 5.3.2 测试或试采有烃类气体产出，录井过程中无烃类气体显示的井均为不合格。 5.3.3录井过程中未漏掉气体显示，录井解释质量以解释符合率为考核指标，其具体考核标准如下：
a）解释符合率不小于40%的井为优秀。 b）解释符合率大于20%，小于40%的井为合格。 c）解释符合率不大于20%的井为不合格。
2 NB/T100402017
附录A （资料性附录）
录井基础数据及解释成果
录井基本数据格式及内容见表A.1。
‘ “
u
段组统系界
融#
# 鼻 管目 日#
Iv 表
磁#
8
= m = 8
= m
wu‘直 wu
壁
水
套
套
m m
姬 /垂) /垂) 日转 “ wxwu
(楼/ (楼/
# #
#
井位位置
3 NB/T 10040—2017
录井解释成果格式及内容见表 A.2。
#
200 H 9 9 s s c
%
‘
%
“
当霄
%
Z 烃
表 全
联日搬日
台毕
4 NB/T 10040—2017
参考文献
[1] DZ/T 0216 煤层气资源／储量规范
5
