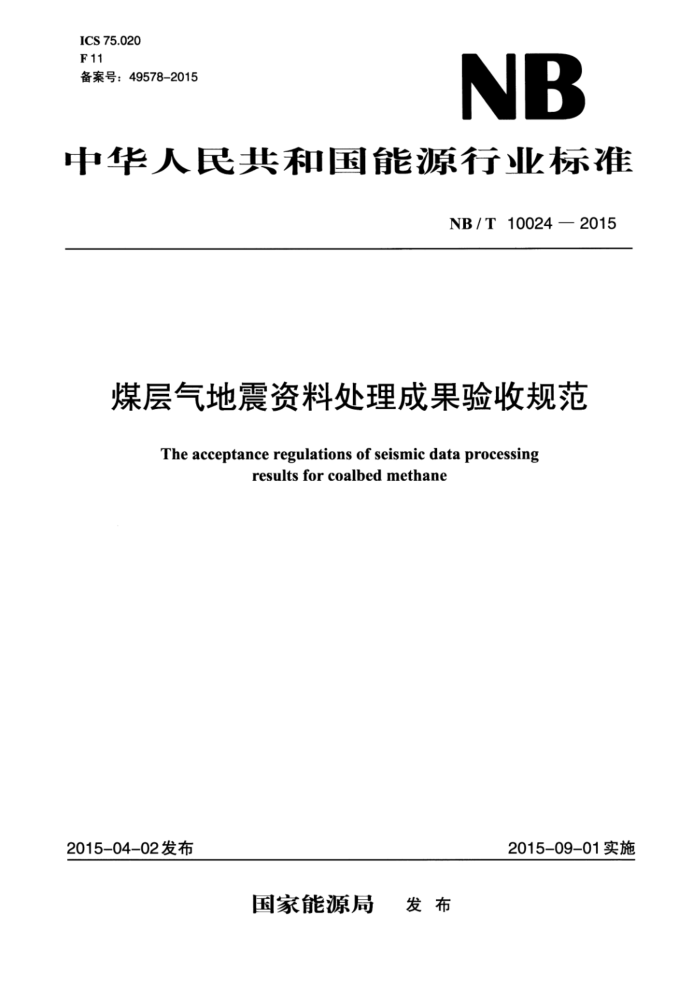

ICS 75.020 F11 备案号：49578-2015
NB
中华人民共和国能源行业标准
NB/T 10024—2015
煤层气地震资料处理成果验收规范
The acceptance regulations of seismic data processing
results for coalbed methane
2015-04-02发布
2015-09-01实施
国家能源局 发布 NB/T10024—2015
目 次
.II
前言
范围 2 规范性引用文件 3 验收方式 4 验收内容 5 处理成果质量评价
1

处理成果存档
6
- NB/T10024—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中石油煤层气有限责任公司、中联煤层气国家工程研究中心有限责任公司。 本标准主要起草人：温声明、文桂华、李树新、李雪峰、董海超、时小松、喻岳钰、王学博。
II NB/T10024—2015
煤层气地震资料处理成果验收规范
1范围
本标准规定了煤层气二维、三维地震资料处理成果验收的内容、方式和要求。 本标准适用于煤层气二维、三维地震资料处理成果的验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5332一2011陆上地震勘探数据处理技术规范 SY/T5453-2008地震数据交换记录格式
3验收方式
3.1 煤层气地震资料处理验收采用过程质量监控、分阶段检查和最终成果验收三种方式。 3.2最终成果验收，依据过程评估检查的结论对最终成果资料进行验收。 4验收内容
4.1 地震资料处理过程质量监控
监控包括以下内容： a) 原始资料分析； b) 观测系统定义： c 野外静校正； d) 叠前去噪； e) 振幅补偿； f) 反褶积处理； g） 速度分析； h) 最终水平（DMO）叠加； i) 叠后/叠前时间偏移； j) 叠后/叠前深度偏移； k) 修饰性处理。 应检查各处理步骤的对比效果及试验分析资料。
4.2地震资料处理分阶段检查
分阶段检查包括以下内容： a）观测系统定义后的原始单炮线性动校正（QC）资料； b）二维弯曲测线带有炮点、检波点位置的CMP平面分布图： c） 三维工区炮点、检波点平面位置图和最大、最小炮检距图： d》三维工区CMP面元分布图和覆盖次数分布图；
1 NB/T10024—2015
e）二维试验测线初叠加：静校正叠加面： f)3 三维速度网格线上的初叠加、静校正叠加剖面； g） 三维偏移速度场速度部面或速度切片图： h)[ 中间成果的监控检查：二维测线全部检查，三维测线按面元大小的10倍或20倍间隔抽取Inline
和Crossline线进行监控检查； i）二维叠加速度场、二维偏移速度控制点。
4.3 3地震资料处理最终成果
最终成果应包括以下内容： a）二维/三维地震资料处理最终叠加、偏移的纯波资料： b）二维三维地震资料处理最终叠加、偏移的成果资料： c）二维/三维时间域、深度域速度场。
4.4处理报告
处理报告宜包括以下内容： a）任务来源、处理工作量、处理进度、处理人员组织及软、硬件配置： b）工区概况：） 地质任务和处理要求： d)J 原始资料分析及处理重点： e） 处理流程框图； f) 处理难点和解决问题对策：
g） 处理技术的主要内容及试验参数分析： h） 处理效果分析； i) 处理质量监控组织及监控过程记录； j) 处理最终成果地质效果评价、存在问题与建议； k） 处理成果清单。
5处理成果质量评价
5.1质量评价
5.1.1根据煤层气地质任务的要求对最终成果面按合格、甲级、不合格进行质量评价。 5.1.2合格剖面应满足以下要求：
a）观测系统定义正确； b）处理流程合理，参数选择符合工区的地震地质特点，成果部面上主要勘探目的层波组特征清楚
波形自然，振幅强弱相对保持较好；偏移剖面上有效波归位合理，绕射波收敛，断点清楚，无明显空间假频及严重的画弧现象；信噪比和分辨率基本达到地震资料解释需要（由地质原因或原始资料质量造成的除外）；二维相交测线交点闭合差小于5ms；
C 最终剖面上无明显的长波长静校正问题和串轴现象； d）速度谱解释正确，叠加速度、切除参数基本合理，并有动校正后的道集验证资料； e）质控记录完整。
5.1.3甲级剖面
除全部满足上述合格面要求标准外，还应满足：全部面波组特征清楚、保真，偏移归位合理，断点清晰，信噪比、分辨率较高，二维相交测线交点闭合差小于3ms，解释结果可靠。 2 NB/T10024—2015
5.1.4不合格剖面
任一项未达到合格部面条件者评价为不合格，不合格部面应重新处理。 5.2 2评价结果统计
最终成果剖面按合格、甲级、不合格品率计算，其中二维剖面按实际剖面长度逐条、逐段计算；三维剖面在逐条线计算基础上，按分布面积统计。 6 处理成果存档 6.1 煤层气地震资料处理成果归档按SY/T5332一2011标准执行。
存档的处理成果包括： a） 最终水平叠加和偏移的纯波数据及剖面； b) 最终水平叠加和偏移的成果数据及剖面； c 叠前时间偏移的CRP道集或叠前深度偏移的CRP道集： d) 基准面静校正数据电子文档： e) 叠加及偏移速度场电子文档： fD 处理报告和验收意见书。
6.2电子文件归档介质按照合同规定提供。 6.3存档前应对成果剖面及磁带的标签和内容进行一致性检查，确保处理成果存档正确。 6.4最终叠加和偏移成果的存档格式采用SY/T5453-2008中规定的SEG-Y记录格式。静校正及速度场数据采用ASCII格式。
3 /AN
