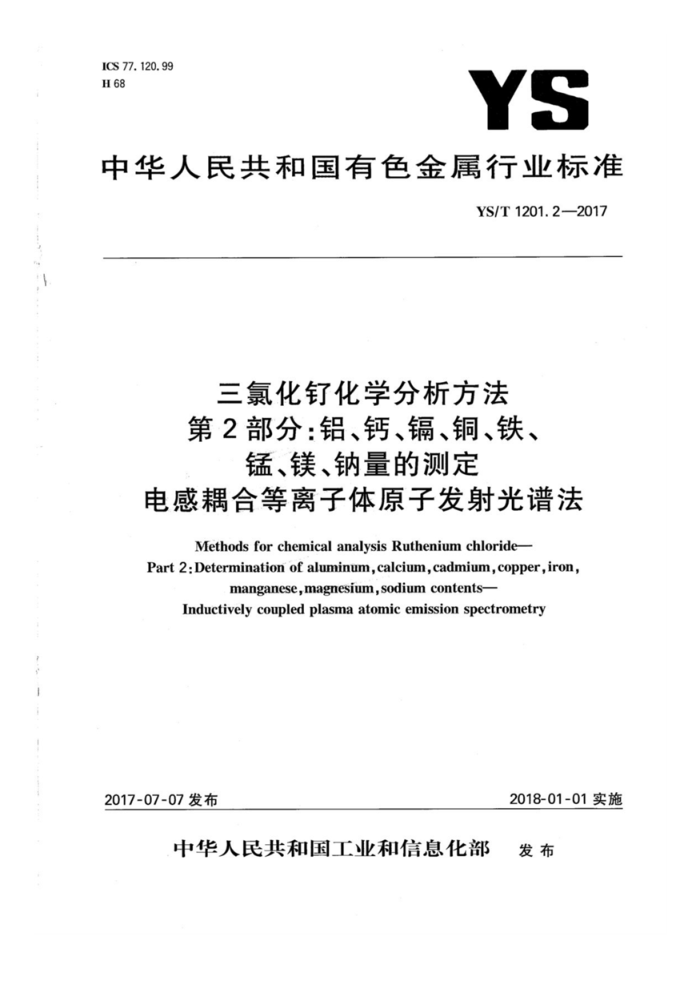

ICS 77. 120. 99 H 68
YS
中华人民共和国有色金属行业标准
YS/T1201.2—2017
三氯化钉化学分析方法第2部分：铝、钙、镉、铜、铁、
锰、镁、钠量的测定
电感耦合等离子体原子发射光谱法
Methodsforchemical analysisRutheniumchloride
Part2:Determinationof aluminum,calcium,cadmium,copper,iron
manganese,magnesium,sodium contents-
Inductivelycoupledplasmaatomicemissionspectrometry
2018-01-01实施
2017-07-07发布
中华人民共和国工业和信息化部 发布 YS/T 1201.2——2017
前言
YS/T1201《三氯化钉化学分析方法》分为两个部分：
第1部分：钉量的测定氢还原重量法；第2部分：铝、钙、镉、铜、铁、锰、镁、钠量的测定电感耦合等离子体原子发射光谱法。
本部分为YS/T1201《三氯化钉化学分析方法》的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。 本部分负责起草单位：江西省汉氏贵金属有限公司、有色金属技术经济研究院。 本部分参加起草单位：广东省工业分析检测中心、国标(北京)检验认证有限公司、西北有色金属研究
1
院、贵研资源（易门有限公司。
本部分主要起草人：郁丰善、何治鸿、方芳、向磊、孙宝飞、相亚波、李永敏、王津、陈小兰、李娜、 张金娥、郑允、张选冬、董歧、周恺。
"-? - YS/T1201.2—2017
三氯化钉化学分析方法第2部分：铝、钙、镐、铜、铁、
锰、镁、钠量的测定
电感耦合等离子体原子发射光谱法
范围
YS/T1201的本部分规定了三氟化钉中铝、钙、镉、铜、铁、锰、镁、钠量的测定方法。 本部分适用于三氯化钉中铝、钙、镉、铜、铁、锰、镁、钠量的测定。测定范围见表1。
表1测定范围
%
元素 Al、Cu、Mg、Mn,Cd、Fe
测定范围 0.0010~0.015 0.0050~0.040
Ca,Na
2方法提要
试料用盐酸溶解，在稀盐酸介质中，在电感耦合等离子体原子发射光谱仪选定的各被测元素最佳测试条件下，以标准曲线法测定试液中铝、钙、铜、铁、镁、锰、钠、镉被测元素浓度，计算三氟化钉中铝、钙、 铜、铁、镁、锰、钠、镉的质量分数。 3试剂
除非另有说明，在分析中仅使用确认为优级纯试剂和二次蒸馏水或相当纯度的水。 3.1盐酸(p=1.19g/mL)。 3.2硝酸(p=1.42g/mL)。 3.3盐酸(1+1)。 3.4硝酸(1+1)。 3.5盐酸(1+9)。 3.6铁标准贮存溶液：称取0.1000g金属铁粉（w≥99.99%）于100mL烧杯中，加人20mL硝酸（3.4)，盖上表面皿，低温加热溶解，挥发氮的氧化物，冷却至室温，移人100mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1000μg铁。 3.7镁标准贮存溶液：称取0.1685g预先经过780℃灼烧1h的氧化镁（wMo≥99.99%），置于100mL 烧杯中，加20mL盐酸（3.3)，盖上表面皿，低温加热溶解，冷却至室温，将溶液移入100mL容量瓶中，用水稀释至刻度。混匀。此溶液1mL含1000μg镁。 3.8铝标准贮存溶液：称取0.1000g金属铝（wl≥99.99%）于100mL烧杯中，加人20mL盐酸（3.3)，盖上表面血，低温加热溶解，冷却至室温，将溶液移人100mL容量瓶中，用盐酸(3.5)稀释至刻度。混匀。 此溶液1mL含1000μg铝。 3.9钙标准贮存溶液：称取0.2812g碳酸钙（光谱纯，wca≥99.99%），置于100mL聚乙烯烧杯中，加入 20mL盐酸(3.3)，盖上表面皿，低温加热溶解，移入100mL容量瓶中，用盐酸（3.5)稀释至刻度。混匀。 此溶液1mL含1000μg钙。
-< !
1 YS/T1201.2—2017
钠标准贮存溶液：称取0.1886g氯化钠（光谱纯，于100℃～105℃烘1h），置于100mL聚四氟乙烯烧杯中，加人50mL水，盖上表面皿，低温加热溶解，移人100mL聚乙烯容量瓶中，用水稀释至刻度。 混匀。此溶液1mL含1000μg钠。 3.11 铜标准贮存溶液：称取0.1000g金属铜（uca≥99.99%）于100mL烧杯中，加人20mL硝酸（3.4)，盖上表面皿，低温加热溶解，挥发氮的氧化物，冷却至室温，移人100mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1000μg铜。 3.12锰标准贮存溶液：称取0.1000g金属锰（Mm≥99.99%）于100mL烧杯中，加人20mL硝酸 (3.4)，盖上表面血皿，低温加热溶解，挥发氮的氧化物，冷却至室温，移人100mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1000μg锰。 3.13镭标准贮存溶液：称取0.1000g金属镉（wca≥99.99%）于100mL烧杯中，加人20mL硝酸（3.4)，盖上表面皿，低温加热溶解，挥发氮的氧化物，冷却至室温，移入100mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1000μg镭。 3.14铝、钙、镉、铜、铁、锰、镁、钠混合标准溶液：分别移取10.00mL铝、钙、镉、铜、铁、锰、镁、钠标准存溶液（3.6～3.13)于100mL塑料容量瓶中，加人10mL盐酸(3.3)，用水稀释至刻度。混匀。此溶液此溶液1mL含铝、钙、镉、铜、铁、锰、镁、钠各100μg。 3.15氩气（体积分数≥99.99%）。 4仪器
3.10
电感耦合等离子体原子发射光谱仪。在仪器最佳工作条件下，凡能达到下列指标者均可使用。
分辨率：200nm时光学分辨率不大于0.008nm；400nm时光学分辨率不大于0.020nm。 仪器稳定性：在仪器的最佳工作条件下，用1.0μg/mL的铜标准溶液测量11次，其发射强度的相对标准偏差不超过2.0%。
各元素分析线的选择见表2。
表2 测定元素分析线
元素 Al Mn Mg Na
元素 Cu Fe Ca Cd
检测波长/nm 394. 401 279. 482 285.213 588. 995
检测波长/nm 327.393 239.562 422.673 228. 802
5 分析步骤 5.1 试料
称取2.00g试样，精确至0.0001g。 5.2 测定次数
独立地进行两次测定，取其平均值。 5.3空白试验
随同试料做空白试验。 5.4测定 5.4.1将试料(5.1)置于100mL石英烧杯中，加人10mL盐酸（3.3)，盖上表面皿，低温加热溶解，冷却。移人100mL容量瓶中，用水稀释至刻度，混匀。 5.4.2采用电感耦合等离子体原子光谱仪在选定的最佳仪器条件下按选定的各元素的波长，测定铝、 2 YS/T1201.2—2017
钙、镉、铜、铁、锰、镁、钠各元素的发射强度，减去试料空白试验溶液的强度，以工作曲线计算出铝、钙、镉、 铜、铁、锰、镁、钠的含量。 5.5工作曲线的绘制 5.5.1于一组100mL的容量瓶中，加人5mL盐酸（3.1)，分别移取铝、钙、镉、铜、铁、锰、镁、钠混合标准溶液（3.14)0mL、1.00mL、2.00mL、5.00mL、10.00mL，根据各元素的测定范围配制标准溶液，以水定容，摇匀。 5.5.2在与测量试料溶液相同条件下，采用电感耦合等离子体光谱仪在选定的最佳仪器条件下按选定的各元素的波长，测定铝、钙、镉、铜、铁、锰、镁、钠各元素的发射强度，减去标准溶液中“零”浓度溶液的强度，以铝、钙、镉、铜、铁、锰、镁、钠各元素的浓度为横坐标，发射强度为纵坐标，绘制工作曲线。曲线方程的相关系数不小于0.999。
+- 2
6
分析结果计算按式(1)计算被测杂质元素的质量分数W(o，数值以%表示。
w(%)=(=) .VX10-
...()
X100%
m
式中： X- 一待测元素（铝、钙、镉、铜、铁、锰、镁、钠）； p 试料溶液中被测元素的质量浓度，单位为微克每毫升（μg/mL)； Po 空白试液中被测元素的质量浓度，单位为微克每毫升(μg/mL)； V一待测试液的体积，单位为毫升（mL)； m 一试料质量，单位为克(g)。 分析结果表示至小数点后四位。
7 精密度 7.1 重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r)，以大于重复性限(r)的情况不超过5%。重复性限(r)按表3采用线性内插法或外延法求得。
表3 重复性限 0.0015 0. 0004 0.0081 0.0005 0. 0018 0.0003 0.0017 0.0005 0. 0019 0. 0006 0. 0020 0. 0004
TUg /% T/% ue/% r/% rucs /% r/% uca /% r/% 20%/% T/% T /% T/%
0.0069 0. 0012 0.0202 0. 0011 0. 0067 0.0010 0. 0069 0. 0013 0. 0069 0. 0012 0. 0065 0. 0013
0. 014 0. 0019 0. 0361 0.0020 0. 0144 0.0016 0.0142 0. 0019 0. 0141 0. 0020 0. 0140 0.0017
4
-
3 YS/T 1201.2—2017
表3 (续)
0.0145 0.0020 0. 0361 0. 0018
0.0066 0.0010 0. 0202 0.0011
0.0020 0.0006 0.0080 0. 0005
30k/% r/% 3UN/% r/%
7.2 再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R)，超过再现性限（R)的情况不超过5%，再现性限（R)按表4数据采用线性内插法或外延法求得。
表4 再现性限
0. 014 0. 0019 0.0361 0.0024 0. 0144 0.0020 0. 0142 0. 0021 0. 0141 0. 0023 0. 014 0.0020 0. 0145 0.0025 0. 0361 0.0023
0.0069 0. 0012 0.0202 0. 0015 0.0067 0.0013 0. 0069 0. 0017 0. 0069 0. 0017 0.0065 0.0016 0. 0066 0. 0014 0.0202 0. 0016
0.0015 0. 0007 0. 0081 0.0008 0. 0018 0.0008 0.0017 0.0009 0. 0019 0. 0011 0.0020 0. 0009 0.0020 0.0010 0.0080 0.0009
TON/% R/% wc/% R/% t0ca/% R/% tc /% R/% 20g/% R/% TUs /% R/% TEMe/% R/% ua/% R/%
试验报告本章规定试验报告所包括的内容。至少应给出以下几个方面的内容：
9
试样；使用的标准YS/T1201.2—2017；使用的方法（如果标准中包括几个方法）；分析结果及其表示；与基本分析步骤的差异；一测定中观察的异常现象；一实验日期。
4 1
中华人民共和国有色金属
行业标准三氯化钉化学分析方法第2部分：铝、钙、镉、铜、铁、
锰、镁、钠量的测定
电感耦合等离子体原子发射光谱法
YS/T1201.2—2017
*
冶金工业出版社出版发行北京市东城区嵩祝院北巷39号
邮政编码：100009 周安华明印业有限公司印刷
各地新华书店经销
K
开本880×12301/16 印张0.75字数14千字 2017年10月第一版 2017年10月第一次印刷
*
统一书号：155024·0998 定价：18.00元
550
0998
