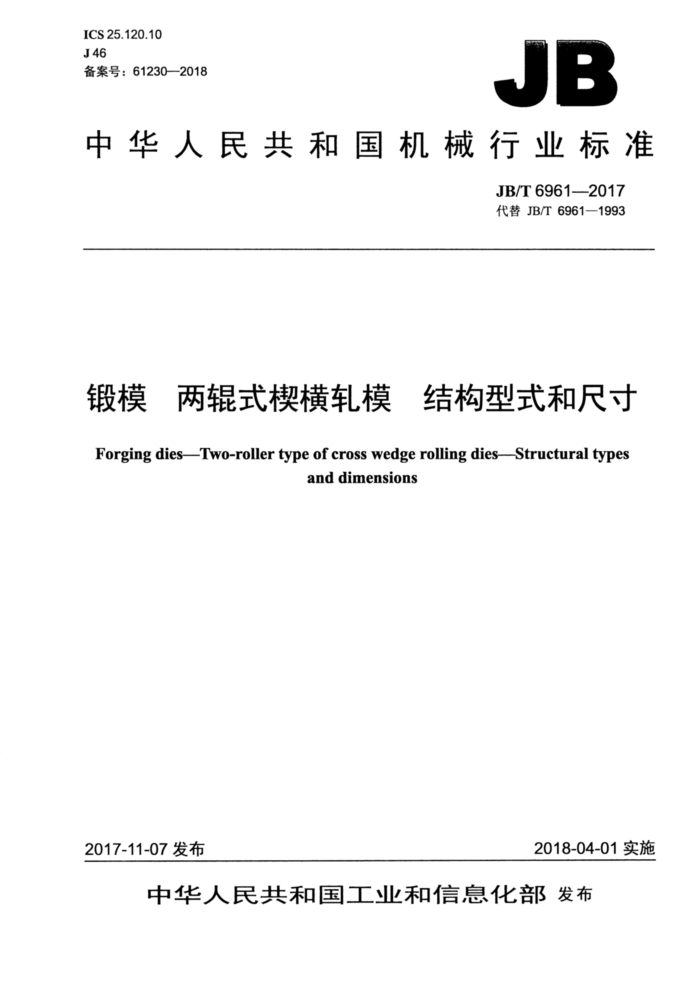

ICS 25.120.10 J46 备案号：61230—2018
JB
中华人民共和国机械行业标准
JB/T6961—2017 代替JB/T6961-—1993
锻模 两辊式横轧模 结构型式和尺寸 Forging dies-Two-roller type of cross wedge rolling dies-Structural types
and dimensions
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T6961--2017
目 次
前言 1 范围 2 规范性引用文件 3 结构型式和尺寸 4 材料
一
5 标记图1楔横轧模结构. 图2压块紧固结构. 图3螺钉紧固结构. 图4楔横轧模的成形角和展宽角表1 楔横轧模尺寸 JB/T6961—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6961—1993《两辊式楔横轧模结构及技术条件》，与JB/T6961-1993相比主要技
术变化如下：
一将《两辊式楔横轧模结构及技术条件》更名为《锻模 两辊式楔横轧模结构型式和尺寸》；一按现行国家标准对内容、结构及图表进行了必要的修改和完善；一删除了技术要求部分，删除了部分重复的图；一增加了“标记”内容。 本标准由中国机械工业联合会提出。 本标准由全国模具标准化技术委员会（SAC/TC33）归口。 本标准起草单位：北京机电研究所、安徽省合肥汽车锻件有限责任公司、合肥工业大学、苏州京机
锻造装备科技有限公司、桂林电器科学研究院有限公司。
本标准主要起草人：徐春国、陶善虎、陈文琳、顾祖良、刘静、任伟伟、邱丽蓉、裴国涛。 本标准所代替标准的历次版本发布情况为：
-JB/T6961—1993。
II JB/T6961—2017
锻模两辊式楔横轧模结构型式和尺寸
1范围
本标准规定了两辊式楔横轧模的结构型式和尺寸、材料和标记。 本标准适用于两辊式楔横轧模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1一2009金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、 H、K、N、T标尺)
3 结构型式和尺寸 3.1 两辊式楔横轧模分为整体式和组合式，外形轮廓为扇形，结构如图1所示，尺寸见表1。
AA90°
Ra12
Ra6.
Ra3
a)整体式
pdp
pdk
sde
A-A90
Ra3.2
Ra12.
6
At
Ra3.2
/Ra6.3
A
b)组合式图1楔横轧模结构
1 JB/T6961—2017
表1楔横轧模尺寸
单位为毫米
项目内径da 基圆直径dp
公式 d=Dg
公式中符号的含义
Dg 轧辊直径 D- 楔横轧模公称直径，为两轧辊中心距 do 楔横轧制件直径的热尺寸 AS 楔横轧制件与基圆的单边间隙 5- 楔横轧机的弹性变形量 di- 楔横轧制件变形处直径的热尺寸
d=D-d-2AS+5
楔顶圆直径d
de=D-di+$
楔横轧制件热长度尺寸 AI 两端切料长度之和 de 楔顶圆直径
1-
宽度B
B≥I+△I
空槽直径dk
dk=d.-2e
空槽深度，取值0.3～0.5
3.2整体式横轧模应满足圆心角6≤180°的要求：组合式楔横模应满足圆心角01<180°、< 180°、.··、m<180°、180°<0+02+··+,≤340°的要求。 3.3两辊式楔横轧模紧固结构分为两种，压块紧固结构如图2所示，螺钉紧固结构如图3所示。
说明： 1轧辊； 2-楔横轧模； 3压块； 4—螺钉。
图2压块紧固结构
出
A
R
说明：轴向定位块： 2——螺母； 3-T型螺栓；
4轧辊；
一周向定位块；一楔横轧模。
5- 6
图3螺钉紧固结构
2 JB/T6961—2017
3.4楔横轧模成形角α的取值范围应为15°～40°，展宽角β的取值范围应为4°～12°，如图4所示。
A—A ta
1
LA
2Z
D
A
图4模横轧模的成形角和展宽角
3.5楔横轧模尺寸见表1。
4材料
材料由制造者确定。推荐采用5CrNiMo、5CrMnMo3Cr2W8V、4Cr5MoSiV1，热处理硬度36HRC~ 40HRC。热处理后的硬度试验方法应符合GB/T230.1的规定。
标记
5
示例1：以符合JB/T6961的整体式楔横轧模为例，其特征为：整体式楔横轧模公称直径D为560mm，其标记为：
整体式楔横轧模JB/T6961-560
示例2：以符合JB/T6961的组合式楔横轧模为例，其特征为：组合式楔横轧模公称直径D为1000mm，其标记为：
组合式楔横轧模JB/T6961一1000
3
