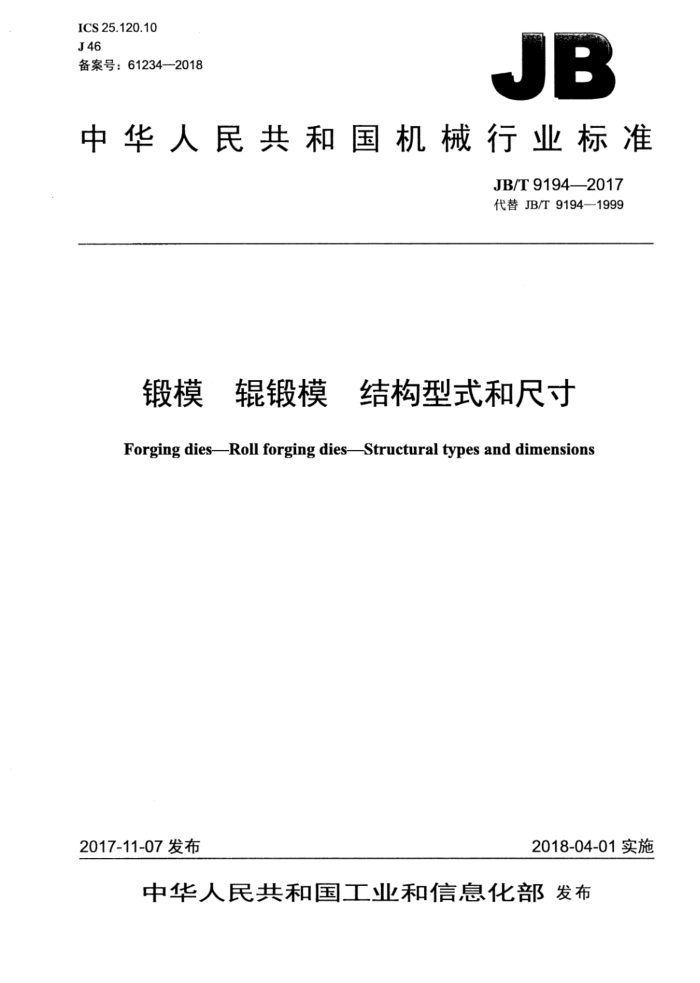

ICS25.120.10 J46 备案号：61234—2018
JB
中华人民共和国机械行业标准
JB/T9194—2017 代替JB/T9194—1999
锻模 辊锻模 结构型式和尺寸 Forging diesRoll forging dies-Structural types and dimensions
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T9194—2017
目 次
前言 1范围 2规范性引用文件
I
结构型式和尺寸. 3.1 辊锻模类型 3.2 扇形辊锻模， 3.3 整体辊镀模， 3.4 扇形辊锻模尺寸， 4 要求 5
3
标记
-
图1 扇形辊锻模基本结构图2 嵌入式扇形辊锻模结构，图3嵌入式扇形辊锻模紧固结构图4楔式扇形辊锻模结构.. 图5楔式扇形辊锻模紧固结构图6 整体辊锻模结构图7 悬臂式辊锻机整体辊锻模紧固结构
表1 辊锻模尺寸 JB/T9194—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9194一1999《辑锻模结构型式及尺寸》，与JB/T9194—一1999相比主要技术变
化如下：
一将《辑锻模 结构型式及尺寸》更名为《锻模辑辊锻模结构型式和尺寸》； -增加了规范性引用文件；一按现行国家标准对内容、结构及图表进行了必要的修改和完善；一删除了重复出现的辊锻模示意图；增加了扇形辊锻模基本结构；
完善了辊锻模尺寸系列数据；一增加了“标记”部分。
本标准由中国机械工业联合会提出。 本标准由全国模具标准化技术委员会（SAC/TC33）归口。 本标准起草单位：北京机电研究所、常熟市计量测试所、安徽省合肥汽车锻件有限责任公司、宝得
粉末注射成形（常熟）有限公司、合肥工业大学、桂林电器科学研究院有限公司。
本标准主要起草人：蒋鹏、龚阶、陶善虎、顾闻达、陈文琳、朱磊文、贺小毛、郑之超、陈强、马庆国。
本标准所代替标准的历次版本发布情况为：
ZBJ46001—1990; --JB/T9194—1999。
II JB/T9194—2017
锻模辊锻模 结构型式和尺寸
1范围
本标准规定了辊锻模的结构型式和尺寸、要求和标记。 本标准适用于辊锻模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9195辊锻模通用技术条件
3结构型式和尺寸
3.1 辊锻模类型
辊锻模按外形结构分为扇形辑锻模和整体辊锻模。扇形辊锻模包括嵌入式扇形辊锻模和楔式扇形辊锻模。 3.2扇形辊锻模 3.2.1扇形辊锻模结构
扇形辊锻模基本结构如图1所示。
1
b)组合模
a)单体模
图1扇形辊锻模基本结构
3.2.2嵌入式扇形辊锻模
嵌入式扇形辊锻模结构如图2所示，尺寸见表1。嵌入式扇形辊锻模侧壁具有配合连接的弧形凸起或凹槽，使用时用压环或楔形压块紧固在锻辊上。嵌入式扇形辊锻模紧固结构如图3所示。
1 JB/T9194—2017
辑锻方向
Ra 12.5
6u
/Ra6.3
a)压环紧固结构
辊锻方向
Ra 3.2
10~15
Rg 12.
C
12
6H
(6H)p
Ra 3.2
64) E
0≤180
E
0Q
/Ra6.3
b)压块紧固结构
型腔表面粗糙度为Ra1.6μm; 其余未注表面粗糙度为Ra6.3μm。
图2嵌入式扇形辊锻模结构
a)用压环紧固
图3 嵌入式扇形辊锻模紧固结构 JB/T9194—2017
b)用压块紧固
说明：
定位销：平键；
锁紧螺母： 2 定位环：
-压环/压块：一挡环：一螺钉；
1-
S
3
6- 2.
9- 10锻辑。
3、4~ 一扇形辊锻模；
图3嵌入式扇形辊锻模紧固结构（续）
3.2.3式扇形辊锻模
楔式扇形辊锻模结构如图4所示，尺寸见表1。楔式扇形辊锻模紧固结构如图5所示。
辊锻方向
a6
Ra 12.5
/Ra 12.5
6≤180°
10°~15°
a)部分楔面
辊锻方向
/Ra 6.3
Ra3.2
Ra12
Ra 12.5
≤180*
g3.
10°~15°
b)全楔面
型腔表面粗糙度为Ra1.6μm; 其余未注表面粗糙度为Ra6.3μm。
图4 楔式扇形辊锻模结构 JB/T9194—2017
说明：
一锻辊：
一螺钉；一轴瓦；轴承座。 图5楔式扇形辊锻模紧固结构
5~ 7-
1
2、3、6- 扇形辑锻模：
一压块；
3.3整体辊锻模
整体辊锻模结构如图6所示，尺寸见表1。整体辊锻模用键固定，悬臂式辑锻机整体辑锻模紧固结构如图7所示。
2
a
A
注：L按工艺要求确定。
图6整体辊锻模结构
说明：
整体辊锻模： 3 一锻辊； 5螺钉。 平键：
一压盖；
4-
2
图7悬臂式辊锻机整体辊锻模紧固结构 JB/T9194—2017
3.4扇形辊锻模尺寸
扇形辊锻模的外形尺寸、型槽尺寸、侧壁与端部壁厚等，应根据辑辊锻机系列有关参数、热辊锻件图及各部分壁厚强度要求确定。各计算公式如下：
D,=D-AS-
(1)
式中： D。—辊锻模外径，单位为毫米（mm)； D
辊锻模公称直径，指辊锻模分模面处的回转直径，其值等于两锻辊的中心距，单位为毫米 (mm);
AS- 一上下辊锻模间隙，单位为毫米（mm）。
S,=(1.1~1.5)hma)
(2)
式中： S- 辊锻模侧壁厚度，单位为毫米（mm）； hmax 型槽最大深度，单位为毫米（mm）。
S,≥h
(3)
式中： S2— 辊锻模前端壁厚，单位为毫米（mm）；
型槽深度，单位为毫米（mm）。
h-
S,=(1.0~1.5)h
（4）
式中： Sg -辊锻模后端壁厚，单位为毫米（mm）。
H-Do -do
(5)
2
式中： H -辊锻模厚度，单位为毫米（mm）； do—辊锻机轧辊直径。
B=bmax+2S,
(6)
式中： B- 一辊锻模宽度，单位为毫米（mm）；
型腔最大宽度，单位为毫米（mm）。
bm
辊锻模其他尺寸do、d,、d'、d,、d,'、t、t、E、F按表1确定。
表1 辊锻模尺寸
单位为毫米
do Do* St* S2 S H Ba dj、d,' d2、d2'
D 160 105 250 170 370 240
E
F
135 120 210 190 310 280 330
400 260 460 300 500 330 560 360 630 430 680 440
300 340 370 430 490 500
380 410 490 550 580
10
P
8
