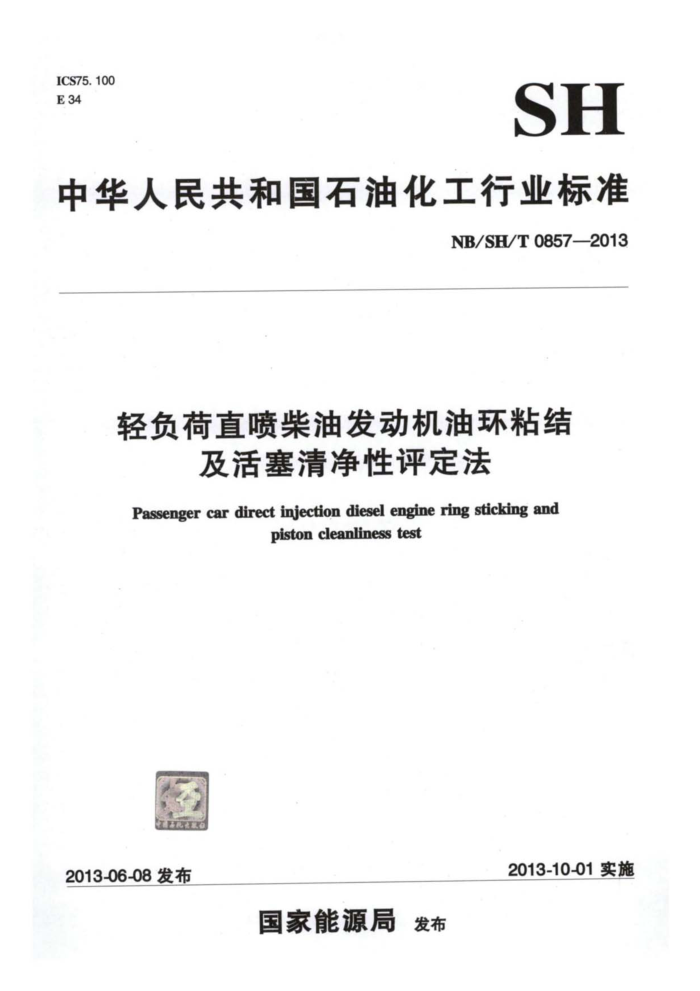

中华人民共和国石油化工行业标准
NB/SHV/T0857—2013
轻负荷直喷柴油发动机油环粘结
及活塞清净性评定法
Passenger car direct injection diesel engine ring sticking and
piston cleanliness test
2013-10-01实施
2013-06-08发布
国家能源局 发布 NB/SH/T08572013
目 次
前言 1范围 2规范性引用文件 3术语和定义 4方法概要， 5试验仪器 6试剂与材料 7健康、安全和环境 8试验准备 9测量不确定度 10试验步骤 11试验结果评价， 12试验台架的标定· 13精密度· 14文件 15报告· 附录A（规范性附录）燃油质量指标附录B（规范性附录）活塞清净性评定法附录C（资料性附录）本标准与CECL-78-99（第9版）标准技术性差异及其原因附录D（资料性附录）本标准与CECL-78-99（第9版） 标准章条编号对照表
13
15 18 18 19 19
1g 21
22 24 25 NB/SH/T0857—2013
前 言
本标准修改采用欧洲协调委员会CECL-78-99，（第9版）《轻负荷直喷柴油发动机油环粘结及活塞清净性试验方法》。
本标准根据CECL-78-99（第9版）重新起草。 为了适合我国国情，本标准在采用CECL-78-99（第9版）时进行了修改。为了比较方便，在
资料性附录D中列出了本标准的章条编号与CECL-78-99（第9版）章条编号对照表。本标准与 CECL-78-99（第9版）的主要技术差异的具体内容参见附录C。
本标准附录A和附录B为规范性附录；附录C和附录D为资料性附录。 本标准由中国石油化工集团公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/TC280/
SC1）归口。
本标准起草单位：中国石油天然气股份有限公司大连润滑油研究开发中心。 本标准主要起草人：蒋朝贵、黄胜军、赵玺。
II NB/SH/T08572013
轻负荷直喷柴油发动机油环粘结及活塞清净性评定法
1范围
1.1 本标准规定了涡轮增压柴油发动机装车油及服务用油的试验方法。 1.2本标准适用于通过活塞清净性及环粘结趋势和油品的性能变化来评定发动机油适用性的范围。 1.3 本标准采用国际单位制【SI]单位 1.4本标准的应用可能涉及有些有危险性的材料、操作和设备，但并未对与此有关的所有安全问题都提出建议，用户在使用本标准前有责任制定相应的安全和保护措施，并确定相关规章限制的适用性。
规范性引用文件
2
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB252轻柴油 GB/T261 闪点的测定宾斯基-马丁闭口杯法（GB/T261—2008，ISO2719：2002MOD） GB/T265 石油产品运动黏度测定法和动力黏度计算法 GB/T268 石油产品残炭测定法（康氏法）（GB/T268—1987，EQVISO6615：1983） GB/T 380 石油产品硫含量测定法（燃灯法） GB/T386 柴油着火性质测定法（十六烷值法） GB/T508 石油产品灰分测定法（GB/T508—1985，EQVCB/T6245：1982） GB 1922 油漆及清洗用溶剂油 GB/T 6536 石油产品蒸馏测定法 GB/T7304 石油产品和润滑剂酸值测定法（电位滴定法） GB/T7498 涂附磨具砂纸 GB/T 15894 化学试剂石油醚 GB/T17476 使用过的润滑油中添加剂元素、磨损金属和污染物以及基础油中某些元素测定法
（电感耦合等离子体发射光谱法）
GB/T19000 质量管理体系基础和术语（GB/T19000—2008，IS09000—2005，IDT） GB/T 19001 质量管理体系要求（GB/T19001—2008，IS09001—2008，IDT） GB/T27025 2008 检测和校准实验室能力的通用要求（IS0/IEC17025：2005，IDT） JJF 1001 通用计量术语及定义 JJF1059 测量不确定度评定与表示 SH/T 0175 馏分燃料油氧化安定性测定法（加速法） SH/T 0246 轻质石油产品中水含量测定法（电量法） SH/T 0248 柴油和民用取暖冷滤点测定法 SH/T 0264 内燃机油高温氧化和轴瓦腐蚀评定法（皮特W-1法） SH/T 0521 汽车及轻负荷发动机用乙二醇型冷却液
1 NB/SH/T08572013
SH/T0604 原油和石油产品密度测定法（U型振动管法）（SH/T0604—2000，IS012185：1996 EQV)
（电位滴定法）
SH/T0688 石油产品利润滑剂碱值油 CECL-82-97 用付 发动机油中的烟负含量测定法 分光光度法 ILAC G2 1994
正汽
RRESS
3术语和定义
下列术语和定义适用于本标准。
3. 1
沉积物depesj 除燃料油和润骨油之外黏附在发动机表面上的物质，可分为积炭、漆膜、油泥、 锈蚀等。
3.2
chea
没有沉积物（环槽、环台呈黄铜色，在2、 环槽里变蓝色且沉积物的亮度不小于CRC8
T
级）。 3.3
V 祛想盖 色，任何无光泽或发亮的漆膜和积炭。沉积物小于CRC等级 2.0以内且环槽、环台加工纹理 不 3. 4
bl lack
1
变色d Hiscoloured 属于 清净”或“变黑” 的所有区域 工纹理可见且只有槽底变黑。
O
3.5
bondeposit 记积物，但没漆膜，活塞环在环槽里100%粘 吉且春和厚的积炭之间没有区别。
3.6
漆 百
sh
且不溶 于油的沉积生 物， 这种沉积物 一般有光泽，用软布不能擦撞，仅 但可月某种有
机溶剂洗 3.7
标定 caluibrate 用于确定 与某一 一标推有关的测量装置的指示或输出值标定试验 calibyaionlest 在严格规定的 条件下 用参比油进行的试验。标定试验的结果用于确定该发动机台架或发动机实
3.8
H
3. 9
曲轴箱窜气blowby 发动机运转时，从燃烧室审
轴箱中的燃烧产物、未燃烧的燃油和空气的混合气。
3.10
烟Soot 在内燃式发动机中，燃料在燃烧室中未完全燃烧而形成的超微尺寸的颗粒，主要成份是炭。
2 NB/SH/T0857—2013
3.11
参比油referenceoil 种已知性能的油，用作比交的基础。 注：参比油用于标定试照
C
AES2
3.12
拧紧Torquing 按规定紧固发初机螺栓的过程。
4 方法概要
4.1每改试验前/ 应将发动机的作功部分全部解体，用溶剂油清洗后测量，严格按技术要求重新组装。每次 都要安装新的活塞、活塞环和缸体，用溶剂油清洗发动机的曲轴箱及零部件， 更换缸头垫、连 螺 红头螺栓和已磨损的零件。 试验台架应具 有控制转速、负荷和各种试验条件的辅助设备。
有的发动机是德国大众公司生产 的GolfA3系多 柴油发动机。以试验油作为润滑剂， 在规定
4.2 的转段组 om 急速、机油 温度40℃、无负荷：150min、4150r/min、机 油温度145℃ 全负荷） 每
用
每个循环3h 而每个循环 又是由两个阶
试验条件下 连续运行54h 分为18个征
2h磨合。试验结束后，拆解发动机，通过环粘结情况及活 寒清净性来评 价试验油的性目测来评估缸套，凸轮，挺杆，轴承和气门弹簧弹性垫圈的变 化情况。
次试能， 5
讲
HOOE
动机 L是德国大众公司生产的GolfA3系列车型柴油发动机，其型号及技术参数见表1。
5.1
发动机型号及技术参数
天
79.50mm 95.50mm 19.5:1 4.5L 液压气门可变涡轮机油喷雷喷射
028 AFT 1995/ 96 1896 m 4缸
径
活塞冲程压输比初装油门机构涡轮增压器活塞冷却方式
81kW/4150r/min 235N-m/1900t/min
NS
最大妞矩
5.2零部件 5.2.1发动机装配 试验台架安装部件
架安装部件见表2。
用干装配发动机和试验台架安装部件
零件号 028 100028H 028103011BM
零件名称
效量一个
- -
试验发动机油品缸体缸头 1、2缸活塞
028103063M/028103063BN
2
028107101AE
3 NB/SH/T08572013
表2（续) 数量/个 2 - - - - - - - - - 4 4 1组 8 10 2 1 1 I - - - - 1 - 1 1 - 1 - -
零件号 028107101AF 028107301J 028107311E 028107321B 028107411C N 10 133 301 028 103 383 BP 028 103 383 BQ 028103383BR 044103609D 028105701J 028105701H 026198491 028105425C 068103384A 026103085F 068 103171 F 051 103 152 028115561B 028115441C 028145702D 028130115A 3B0905 855 357 905 865 1H0 953 254 E 1HO953257BX 028906021/DF 028903026G 028 906 081 074 906 461 1H0906627A 1H0906627 028 907 475 B 028121031E 028 903 137 T 1H0 129 607 DC
零件名称
3、4缸活塞压缩环梯形环*he 刮油环* 活塞销弹性挡圈缸头垫缸头垫缸头垫油底壳垫连杆下瓦连杆上瓦主轴承连杆螺栓缸头螺栓传动轴密封环（凸轮轴，平行轴）密封法兰（后面）密封法兰（前面）机油滤清器机油滤清器密封法兰涡轮增压器高压油泵气缸定位销点火电磁阀评分部件发动机控制单元发电机增压空气管热电偶空气质量测量装置增压控制阀 EGR阀加速踏板传感器水泵皮带齿形传动带 ZsB空气滤清器注：根据活塞凸出量的不同可选择不同的缸头垫。
-
- - - 1 1
零件包含在马款尔（Marshall）公司的M150部件组中。 零件包含在马歇尔（Marshall） 公司的M151部件组中。 零件包含在马歇尔（Marshall）公司的M152部件组中。
-
4 NB/SH/T08572013
5.2.2 推荐的发动机装配部件和试验台架安装部件
推荐用于装配发动机和安装试验台架的部件见表3。
表3 推荐用于装配发动机和安装试验台架的部件
数量/个 1 - - 1 1 1 1 1 - 1 6 6 - - - 1 - 1 - 1 I - - - - - - 1 - 1 1
零件号 357 906381 A 02A911023J 02A 301 107 B 1H0 199 200P 1HO 199 315 T 1H0 199 354 L 1H0 199 262 L 028 105 269 B 044 141 025 B 028 141 035 B N902 061 03 N101 010 01 028903139T 028 105 243 K
零件名称
继电器（插口3）发动机的起动装置变速箱（02A-MQ）发动机悬置发动机悬置发动机悬置液压轴承飞轮压盘离合器板螺丝（飞轮）螺丝（压盘）发动机支架摆动风门中冷器空气软管进气软管密封环压力软管压力管连接管空气软管压力管压力软管压力管连接管连接管冷却液管冷却水管排气管管垫 .
4A0145805E（奥迪A6/2.5L)
1HO 129 627 AP 1HO 129 654 N 1HO 129 646 1H0 145 838 F 1H0 145 840 M 1HO 145 844 F 1HO 145 927 1HO 145 840 Q 1H0 145834E 1HO 145 840 R 1H0 145834 F 1HO 145 844 E 028 121 065 T 037 122 058 B 1H0 253208 DL 3A0 253 115
5
