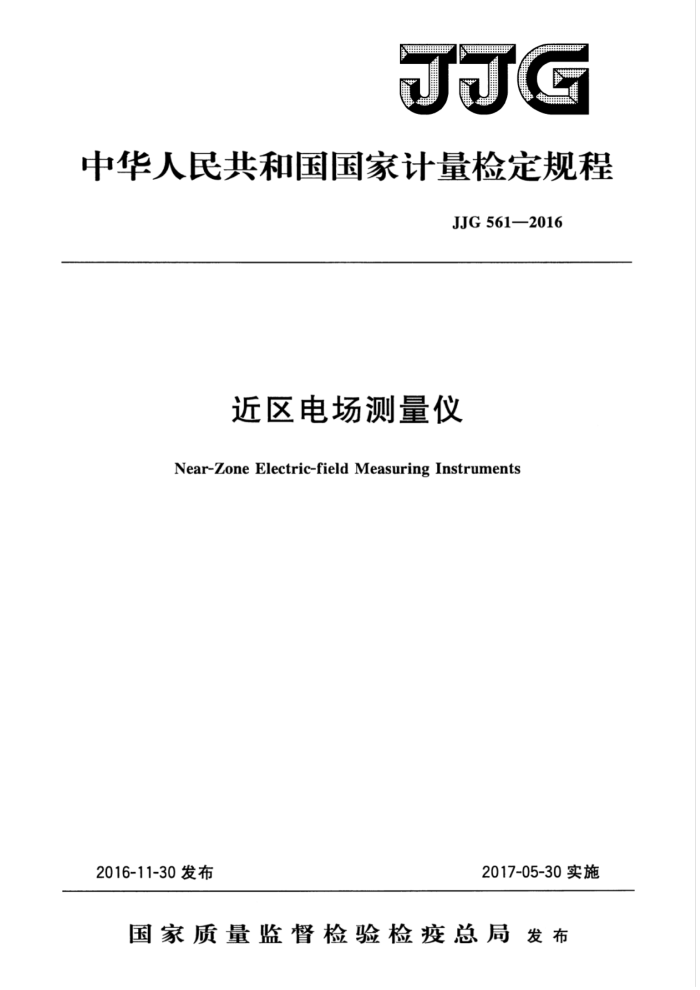

中华人民共和国国家计量检定规程
JJG 561—2016
近区电场测量仪
Near-Zone Electric-field Measuring Instruments
2017-05-30实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJG 561—2016
近区电场测量仪检定规程 Verification Regulation for Near-Zone Electric-fieldMeasuringInstruments
JJG 561—2016 代替JJG561—1988
归口单位：全国无线电计量技术委员会起草单位：中国计量科学研究院
本规程委托全国无线电计量技术委员会负责解释 JJG561—2016
本规程主要起草人：
李渤 (中国计量科学研究院）李大博（中国计量科学研究院）谢鸣 (中国计量科学研究院) JJG561—2016
目 录
引言 1 范围· 2 引用文件…· 3 概述· 4 计量性能要求 5 通用技术要求.
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (3) (4) (4) (5) (7) (8)
..
.
计量器具控制 6.1 检定条件 6. 2 检定方法 6.3 检定结果的处理 6.4 检定周期附录A 检定原始记录格式附录B 检定证书/检定结果通知书内页格式（第2页）附录C 检定证书/检定结果通知书检定结果页式样（第3页）
6
..
I JJG561—2016
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程是以IEEE1309一2005，《9kHz～40GHz电磁场传感器和探头（天线除外）
校准的IEEE标准》为基础，对JJG561一1988《近区电场测量仪》进行修订的，本规程主要参照了IEEE1309一2005中关于9kHz～200MHz标准场产生方法及其不确定度分析的相关内容
-
与JJG561一1988相比，除编辑性修改外，本规程有关技术内容的变化主要如下：一频率范围下限扩展到100kHz；
将原规程中基本量程检定、其他量程检定和频率响应检定合并，改为在频率范围内
一
选择若干频率点，在每个频率点下分别检测常用场强范围的下限（10V/m），上限（150V/m）和中间值（50V/m）的场强测量误差。
本规程的历次版本发布情况为：
-JJG561一1988近区电场测量仪。
I JJG561—2016
近区电场测量仪检定规程
1范围
本规程适用于频率范围为100kHz～200MHz，常用场强范围为10V/m～150V/m 的近区电场测量仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： IEEE1309一20059kHz～40GHz电磁场传感器和探头（天线除外）校准的
IEEE标准（IEEEStandardforCalibrationofElectromagneticFieldSensorsand Probes，ExcludingAntennas，from9kHzto4oGHz)。
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
近区电场测量仪是在媒介中用于测量射频电场分量，且对被测电场产生最小扰动的装置。其包含以下部件：①用以检测射频电场分量的电小尺寸传感器（或传感器组）； ②将射频信号转换为等比例直流信号或者慢变交流信号的器件；③用于拾取整流（检波）信号的平衡高阻抗特性的阻性传输线。
4计量性能要求
场强测量的最大允许误差：30%。
5通用技术要求
被检仪器应有制造厂、仪器名称、仪器型号、出厂编号和电源要求信息。近区电场
测量仪的控制按钮、按键开关、输入和输出端口应有明确的标志，并具有计量器具制造许可证标志。
被检仪器不应有妨碍读数和影响正常工作的机械损伤，控制旋钮及按键应能正常工
作，显示器能正常显示，各种标志应清晰完整；指针式仪表的表针不应弯曲，表头机械零点能调整自如。
6计量器具控制 6.1检定条件 6.1.1环境条件
a）环境温度：（23士5）℃； b)相对湿度：20%~80%；
1 JJG5612016
c)电源要求：220（1士10%）V、（50士1）Hz； d)周围无影响仪器正常工作的电磁干扰和机械振动。
6.1.2计量标准器及主要配套设备 6.1.2.1合成信号发生器
a)频率范围：覆盖100kHz~200MHz b)频率分辨力：100Hz; c）幅值范围：覆盖一100dBm～0dBm； d)幅值分辨力：0.1dB。
6.1.2.2功率放大器
a)频率范围：覆盖100kHz200MHz; b)额定输出功率：
芯板高度<0.5m，功率放大器功率50W~150W； 1m>芯板高度≥0.5m，功率放大器功率150W~500W； c)谐波失真（最大值）：一20dBc； d)电压驻波比：≤2.0。
6.1.2.3功率计和功率探头
a）频率范围：覆盖100kHz200MHz； b)测试功率范围：10μW500mW； c)分辨力：1μW； d)最大允许误差：士5%。
6.1.2.4横电磁波小室（TEMCell)）
a)用于产生标准场强的装置，频率范围：覆盖100kHz～200MHz； b)时域阻抗：50Q～522； c)端口电压驻波比：VSWR<1.2； d)连接器类型（射频端口）：N（阴）； e)最大输人功率：不小于装置中功率放大器的最大输出功率； f)芯板高度：≥被检定探头直径的三倍。
6.1.2.5大功率同轴衰减器
a)频率范围：覆盖100kHz～200MHz； b)端口电压驻波比：≤1.2； c)衰减值的最大允许误差：士1.0dB； d)最大输入功率（连续）：不小于系统中选用的功率放大器最大输出功率的两倍。
6.1.2.6量具
a)包括直尺、卷尺或其他高度测量工具，测量范围：≥1m； b)最小分度值：1mm; c)最大允许误差：士0.5mm。
6.1.2.7被测探头支架
被测探头支架所用材料的介电常数尽量低，并具有足够强度，可实现支撑功能。建
2
