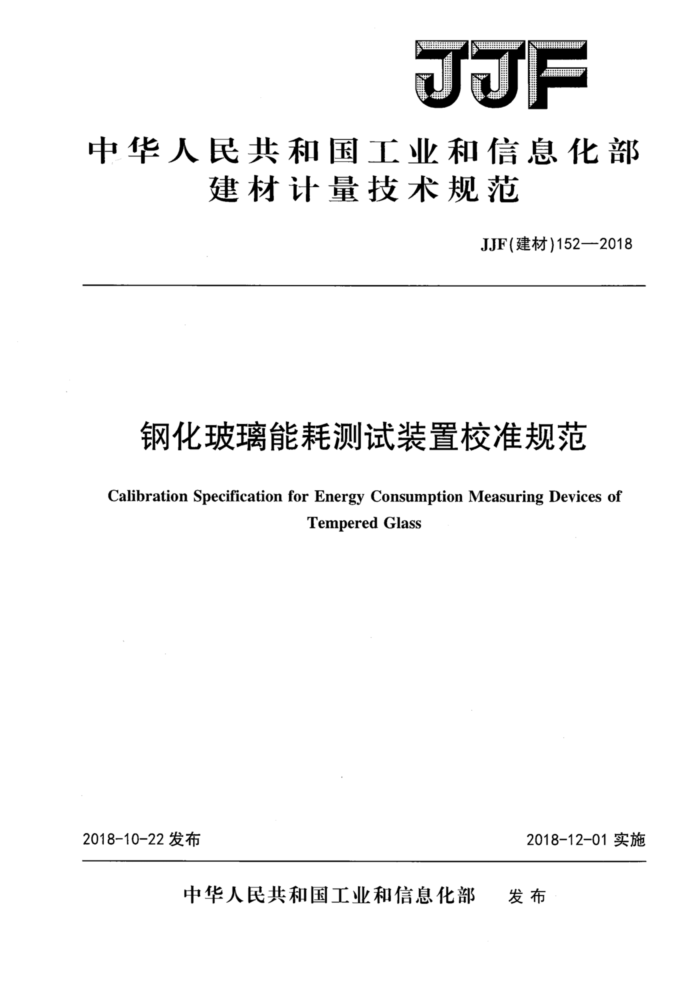

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF（建材）152—2018
钢化玻璃能耗测试装置校准规范
Calibration Specification for Energy Consumption Measuring Devices of
Tempered Glass
2018-12-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 JJF(建材)152—2018
钢化玻璃能耗测试装置
校准规范
JJF(建材)152—2018
Calibration Specification for Energy Consumption
MeasuringDevicesofTemperedGlass
归口单位：中国建筑材料联合会主要起草单位：中国建材检验认证集团秦皇岛有限公司
（国家玻璃质量监督检验中心）
参加起草单位：华测检测认证集团股份有限公司
本标准委托全国建材计量技术委员会负责解释 JJF(建材)152—2018
本规范主要起草人：
李晓杰（中国建材检验认证集团秦皇岛有限公司（国家玻璃质
量监督检验中心））
参加起草人：
王中（中国建材检验认证集团秦皇岛有限公司（国家玻璃质
量监督检验中心））
戴煦（华测检测认证集团股份有限公司） JJF(建材)152—2018
目 次
引言. 1范围.. 2引用文件， 3概述.. 3.1用途. 3.2原理.. 3.3结构. 4计量特性， 4.1交流电流示值误差 4.2交流电压示值误差 4.3稳定性. 5校准条件和校准设备 5.1环境条件. 5.2校准设备， 5.3校准设备基本要求 6校准项目和校准方法 6.1外观检查 6.2示值误差. 6.3稳定性.. 7校准结果. 8复校时间间隔附录A钢化玻璃能耗测试装置校准记录参考格式附录B钢化玻璃能耗测试装置校准证书（内页)格式附录C示值误差校准不确定度评定示例
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (4) (4) (5) (6) (9) (10) JJF(建材)152—2018
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础。
本规范为首次发布。
II JJF(建材)152—2018
钢化玻璃能耗测试装置校准规范
1范围
本规范适用于物理钢化法钢化玻璃生产线能耗测试装置的校准。 2引用文件
本规范引用下列文件： JJG70交流标准电流源 JJG71交流标准电压源凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范， 3概述 3.1用途
钢化玻璃能耗测试装置（以下简称“测试装置”）是一种能够对物理钢化法、水平式生产钢化玻璃的生产线进行能耗测试的装置。 3.2原理
通过对钢化玻璃生产线总供电线路的电流和电压进行实时测量并采集记录数据，计算出生产线的电能消耗。 3.3结构
测试装置一般由电流互感器、电压夹钳、数字式计量仪表和记录统计系统组成。 4计量特性 4.12 交流电流示值误差
基本量程内交流电流示值误差应不大于0.5%。 4.2交流电压示值误差
基本量程内交流电压示值误差应不大于0.5%。 4.3稳定性
在1min时间间隔内，其最大变化量的相对误差不超过0.1%。 5校准条件和校准设备 5.1环境条件
温度：(23土2)℃；相对湿度：（60士15)%；交流供电电压：(220土22)V； JJF(建材)152—2018
交流供电频率：（50士1)Hz；无强机械振动、外磁场干扰。
5.2校准设备 5.2.1交流标准电流源
交流标准电流源应符合JJG70的规定；精度等级为0.1级。 5.2.2交流标准电压源
交流标准电压源应符合JJG71的规定；精度等级为0.1级。 5.3校准设备基本要求 5.3.1校准设备的输出范围应覆盖测试装置的测量范围。 5.3.2校准设备应具有良好的接地装置及标志，以保证标准的可靠性和人身的安全性。 6校准项目和校准方法 6.1外观检查 6.1.1检查测试装置的产品名称、制造厂名、出厂编号、型号等是否齐全； 6.1.2电流互感器是否经校准检定、是否有MC标志： 6.1.3通电后，测试装置各功能及显示应正常，各开关及按键应能正常工作。 6.2示值误差 6.2.1预处理
将电流互感器、电压夹钳的接触面清洁干净。 校准设备和测试装置按说明书要求预热后，对测试装置各功能的示值误差进行校准。
6.2.2交流电流示值误差
采用直接比较测量法，按图1进行连接。
0
o Q 测试装置 0
交流标准电流源 0
O
图1交流电流示值误差校准连接示意图
在基本量程范围内，每相交流电流从下限至上限各均匀选取不少于5个校准点。 三相交流电流的示值误差可单独进行校准，也可同时进行校准。 调节交流标准电流源，使测试装置的电流值依次地显示在已选定的校准点上，分别记
录测试装置的显示值Ax，同时记录对应校准点处交流电流的标准值An，An按公式（1)计算。
(1)
A, = A。k
式中： An一一对应校准点处交流电流的标准值； Ao一一对应校准点处交流标准电流源的输出值 k一一电流互感器额定变比系数。
2 JJF(建材)152—2018
对应校准点处交流电流示值误差按公式(2)计算。
(2)
=A-A
式中： AA一一对应校准点处交流电流示值误差； Ax一一对应校准点处测试装置的显示值； An一一对应校准点处交流电流的标准值。 三相交流电流所选校准点示值误差的最大值作为交流电流基本量程的示值误差。
6.2.3交流电压示值误差
交流电压示值误差的校准可采用各相交流相电压示值误差单独校准的方法或者线电压示值误差同时校准的方法。 6.2.3.1各相交流相电压示值误差单独校准
采用直接比较测量法，按图2进行连接。
O
O
测试装置
220V交流标准电压源
O
O
图2各相交流相电压示值误差单独校准连接图
在198V至242V范围内，每相交流电压从下限至上限均匀选取不少于4个校准点。 对三相交流相电压示值误差依次进行校准。 调节交流标准电压源，使测试装置对应相电压的电压值依次地显示在已选定的校准点
上，记录测试装置的显示值Vx，同时记录对应校准点处交流标准电压源的输出值Vn，对应校准点处交流电压示值误差按公式（3)计算。
(3)
Ay=V-V,
式中： Av一一对应校准点处交流电压示值误差； V一一对应校准点处测试装置的显示值； V,对应校准点处交流标准电压的输出值。 三相交流电压所选校准点示值误差的最大值作为交流电压基本量程的示值误差。
6.2.3.2线电压示值误差同时校准
采用直接比较测量法，按图3进行连接。
0
0 0 测试装置 0
380V交流标准电压源 0
O
图3 线电压示值误差同时校准连接图
