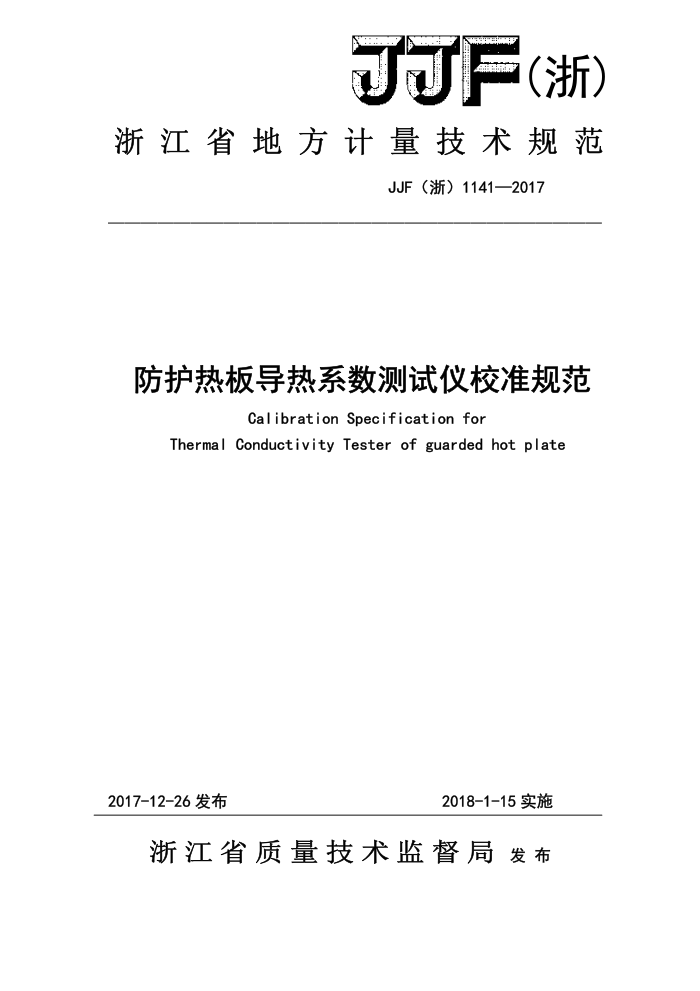

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1141—2017
防护热板导热系数测试仪校准规范
Calibration Specification for
Thermal Conductivity Tester of guarded hot plate
2017-12-26 发布
2018-1-15实施
浙江省质量技术监督局发布 JJF（浙) 11412017
防护热板导热系数测试仪
校准规范
JJF(浙)1141-2017:
Calibration Specification for Thermal Conductivity Tester of guarded hotplate
归口单位：浙江省质量技术监督局主要起草单位：宁波市计量测试研究院参加起草单位：杭州市质量技术监督检测院
本规范委托宁波市计量测试研究院负责解释 JJF（浙) 11412017
本规范主要起草人：
孔叶军（宁波市计量测试研究院）吴振江（宁波市计量测试研究院）黄腓力（宁波市计量测试研究院）
参加起草人：
邹姝文（杭州市质量技术监督检测院）陈亮（宁波市计量测试研究院）陈潇（宁波市计量测试研究院） JJF（浙） 11412017
目
录
引言 1 范围 2 引用文件· 3 术语 3. 1 导热系数 4 概述
(I) 1 ·（1) :(1) (1) 1) （3) ·（3) (3) :(3) (3) (3) .*(3) ·( 5) (5) (6) ( 7) (8)
计量特性· 6 校准条件 6. 1 环境条件 6. 2 测量标准及其他设备····
5
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达· 9 复校时间间隔附录A导热系数仪校准原始记录参考格式· 附录B导热系数仪校准结果参考格式附录C导热系数仪绝对误差的测量不确定度评定· JJF（浙） 1141-2017
引 言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。参照GB/T 10294-2008《绝热材料稳态热阻及相关特性的测定防护热板法》制定了本规范。
本规范为首次发布。
II JJF（浙） 11412017
H
H
H
FG
I.
加热单元
防护部分
加热单元计量部分
加热单元防护部分
D
DCD
N
E Es a）双试件装置 A 计量加热器；
D
R
b）单试件装置
加热单元表面热电偶；
G H 冷却单元表面热电偶；
B- 计量面板； C 防护加热器； D 防护面板； E 冷却单元； E. 冷却单元面板； F 温差热电偶；
试件；背防护加热器：
I
L M 背防护绝热层：
背防护单元温差热电偶。
N
图1导热系数仪典型结构图
2 JJF（浙） 11412017
5计量特性 5.1示值误差
示值误差应不超过土5%（或应不超过制造商规定的技术指标）。 5.2重复性误差
重复性应不超过示值误差绝对值的≤1%（或应不超过制造商规定的技术指标）。
6校准条件 6.1环境条件 6.1.1环境温度：(10~35)℃；
湿度：≤75%RH。
6.1.2电源应满足以下要求：
电压：交流220V±22V；频率：50Hz士5Hz。
6.2测量标准及其他设备 6.2.1导热系数测量标准
导热系数标准板2块（套），其使用的温度范围能覆盖所校准的导热系数仪工作温度范围，有证明其溯源性的标准样品证书。标准板的测量不确定应优于被校导热系数仪最大允许误差的1/3。 6.2.2兆欧表准确度等级不低于10级，耐电压测试仪的准确度等级不低于5级。
7校准项目和校准方法
7.1校准方法 7.1.1外观及功能性检查。 7.1.1.1外观检查
目测。检查导热系数测定仪有无下列标志：名称、型号规格、器具编号和制造商等，以及是否有影响计量特性的缺陷。 7.1.1.2功能性检查
导热系数仪显示功能在通电状态下进行检查，其显示的数字及图像应清晰无
叠字无缺划现象，检查软件运行，机械控制是否正常。 7.1.1.3绝缘电阻检查
导热系数仪断开电源情况下，使用准确度等级为10级输出电压500V的绝缘电阻表测量导热系数仪电源端子与外壳之间的绝缘电阻，不小于20M2。 7.1.1.4工频耐压试验
3
