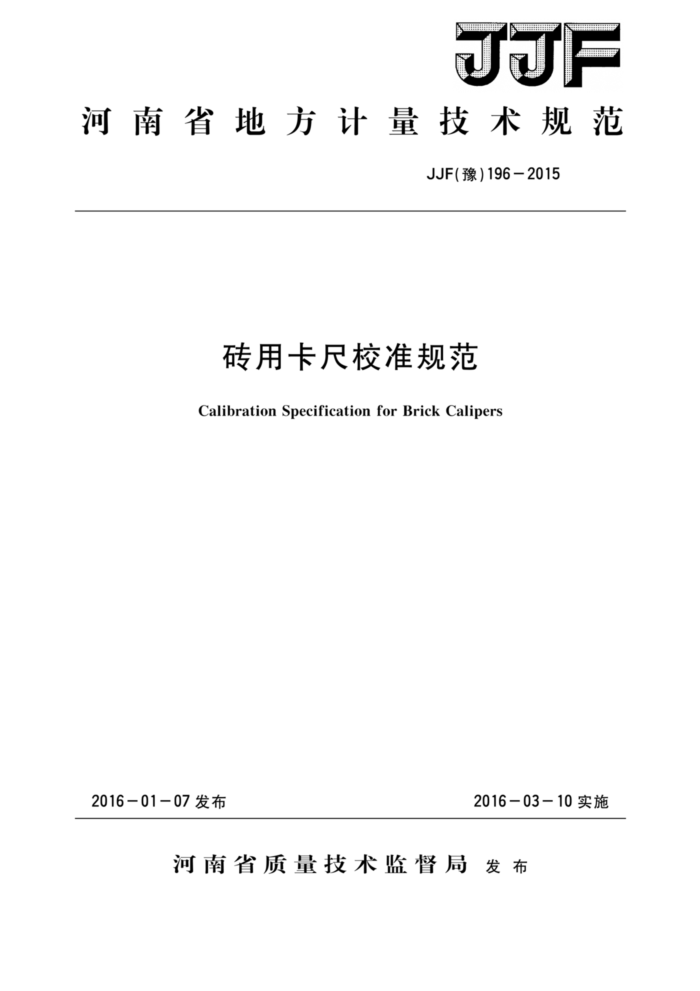

JJF
河南省地方计量技术规范
JJF(豫)196-2015
砖用卡尺校准规范
Calibration Specification for Brick Calipers
2016-01-07发布
2016-03-10实施
河南省质量技术监督局发布 JJF（豫）1962015
砖用卡尺校准规范 CalibrationSpecification for Brick Calipers
JJF(豫)196－2015
归口单位： 河南省质量技术监督局主要起草单位： 河南省计量科学研究院
河南省锅炉压力容器安全检测研究院周口分院
本规范技术条文由起草单位负责解释 JJF(豫）196—2015
本规范主要起草人：
刘 权 （河南省计量科学研究院) 尚 岚 （河南省计量科学研究院) 李 博（河南省计量科学研究院）李锦华（河南省计量科学研究院）张家铭（河南省计量科学研究院）朱荣全（河南省锅炉压力容器安全检测研究院周口分院）阎良 （河南省计量科学研究院) JJF(豫）196-2015
目 录
引言
(I) (1) (1) (1) (1) (1) (2) .(2) (2) .(2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4)
范围引用文件
1
2
3 概述
计量特性 4.1 测量面和测量基面的表面粗糙度 4. 2 标尺标记宽度和宽度差 4. 3 测量面和测量基面的平面度 4. 4 副标尺零值误差 4.5 示值误差 5 校准条件 5.1 环境条件 5.2 校准用设备 6 校准项目和校准方法 6.1 测量面和测量基面的表面粗糙度 6.2 标尺标记宽度和宽度差 6.3 测量面和测量基面的平面度 6.4 零值误差 6.5 示值误差 7 校准结果的处理 8 复校时间间隔附录A 示值误差测量结果的不确定度评定附录B 校准证书内容及内页格式
4
. :
-
(4) (5) (7) JJF(豫）196—2015
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范制定工作的基础性系列规范。
本规范为首次发布
2 JJF(豫)1962015
砖用卡尺校准规范
1范围
本规范适用于副标尺分度值为0.1mm，测量范围（一10～30）mm、主标尺分度值为 0.5mm，测量范围（0~250）mm的砖用卡尺的校准。
引用文件
2
本规范引用了下列文件： JJG30一2012通用卡尺 GB/T2542一2012砌墙砖试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，其
最新版本（包括所有的修订单）适用于本规范。
3 概述
砖用卡尺是利用游标原理对砌墙砖的几何尺寸、弯曲和杂质凸出量等进行测量的长度计量器具，其结构示意图见图1。
图1砖用卡尺结构示意图
1-左支承框；2一紧固螺钉；3一主标尺；4-副标尺；5一游标尺；6-尺框；7一右支承框；
8、12一测量基面；9、11一主标尺测量面；10一副标尺测量面
4计量特性
4.1测量面和测量基面的表面粗糙度
测量面和测量基面的表面粗糙度应不大于表1的规定
表1测量面和测量基面的表面粗糙度主标尺测量面
测量位置表面粗糙度/μm
测量基面 Ra 1.6
副标尺测量面
Ra 0.8
Ra 1.6
3 JJF（豫）196—2015
4.2标尺标记宽度和宽度差
标尺标记宽度为（0.08~0.18)mm，标尺标记宽度差应不大于0.05mm。 4.3测量面和测量基面的平面度
测量面和测量基面的平面度应不大于0.005mm。 4.4副标尺零值误差
测量基面、副标尺测量面与同一平板接触时，游标尺上的“零”标记和“尾”标记与副标尺相应标记应相互重合，其重合度为砖用卡尺副标尺的零值误差，应符合表2的规定。
表2副标尺零值误差
mm
分度值 0. 1
“零”标记重合度
“尾”标记重合度
±0.01
±0.03
4.5 示值误差
副标尺和主标尺的最大允许误差应不超过表3的规定。
表3最大允许误差
mm
尺型最大允许误差
副标尺 ±0.2
主标尺 ±0.5
注：校准工作不判断合格与否，上述计量特性要求仅供参考。
5校准条件
5.1环境条件
室内温度（20士10）℃，相对湿度不大于80%，周围应清洁，无影响工作的振动和腐蚀性气体。
校准前，应将被校砖用卡尺及校准用设备放置于平板上不少于1小时。 5.2校准用设备
校准用设备见表4。
表4校准用设备
序号
校准项目测量面和测量基面的
设备名称
技术要求
MPE:+12%~-17%
表面粗糙度比较样块
1
表面粗糙度
标尺标记宽度和宽度差测量面和测量基面的
工具显微镜或读数显微镜 MPEV:3μm或MPEV:10μm
2
MPES:1.0 μm 1级，MPEV:3μm或
3
刀口形直尺
平面度副标尺零值误差
平板，工具显微镜或
4
MPEV:10 μm 3级或5等，1级
读数显微镜量块，平板
5
示值误差
4 JJF（豫）196-2015
6校准项目和校准方法
首先检查外观，确定没有影响校准计量特性的因素后再进行校准。 6.1测量面和测量基面的表面粗糙度
用表面粗糙度比较样块比较测量。进行比较时，所用的表面粗糙度样块和被校测量面的加工方法应相同，表面粗糙度样块的材料、形状、表面色泽等也应尽可能与被校测量面一致。当被校测量面的加工痕迹深浅不超过表面粗糙度比较样块工作面加工痕迹深度时，则被校测量面的表面粗糙度应不超过表面粗糙度比较样块的标称值。 6.2标尺标记宽度和宽度差
用工具显微镜或读数显微镜测量。分别在主标尺、副标尺和游标尺上至少各抽校3 条标记测量其宽度，标尺标记宽度差以受校所有标记中的最大与最小宽度之差确定。 6.3测量面和测量基面的平面度
测量面和测量基面的平面度用刀口形直尺以光隙法测量。 校准时，分别在测量基面和主标尺测量面的公共面的长边、短边和对角线位置上进行
（见图2），其平面度根据各方位的间隙情况确定。当所有测量方位上出现的间隙均在中间部位或两端部位时，取其中一方位间隙量最大的作为其平面度；当其中有的方位中间部位有间隙，而有的方位两端部位有间隙，则平面度以中间和两端最大间隙量之和确定
图2测量面和测量基面的平面度的测量位置
注：虚线为测量位置
6.4副标尺零值误差
校准时，先将砖用卡尺的左、右支承框在主标尺两端固定锁紧，并将测量基面放置在1 级平板上。然后移动副标尺，使其测量面与平板接触，用目力观察其重合度。必要时，用工具显微镜或读数显微镜测量。 6.5示值误差
用3级或5等量块进行测量。校准点的分布：在测量范围内不少于均匀分布3点，如表5规定，根据实际使用情况可以适当增加校准点位。 6.5.1（0~30）mm副标尺示值误差
校准时，先将砖用卡尺的左、右支承框在主标尺两端固定锁紧。将同一尺寸的两量块置于1级平板上，使砖用卡尺的测量基面与量块测量面接触，移动副标尺，使其测量面与平板接触，该校准点示值误差以副标尺示值与量块尺寸之差确定。 6.5.2（一10~0)mm副标尺示值误差
校准时，先将砖用卡尺的左、右支承框在主标尺两端固定锁紧，使测量基面与1级平板的工作面接触。将相应尺寸的量块置于砖用卡尺的左、右支承框之间的平板上，移动副
