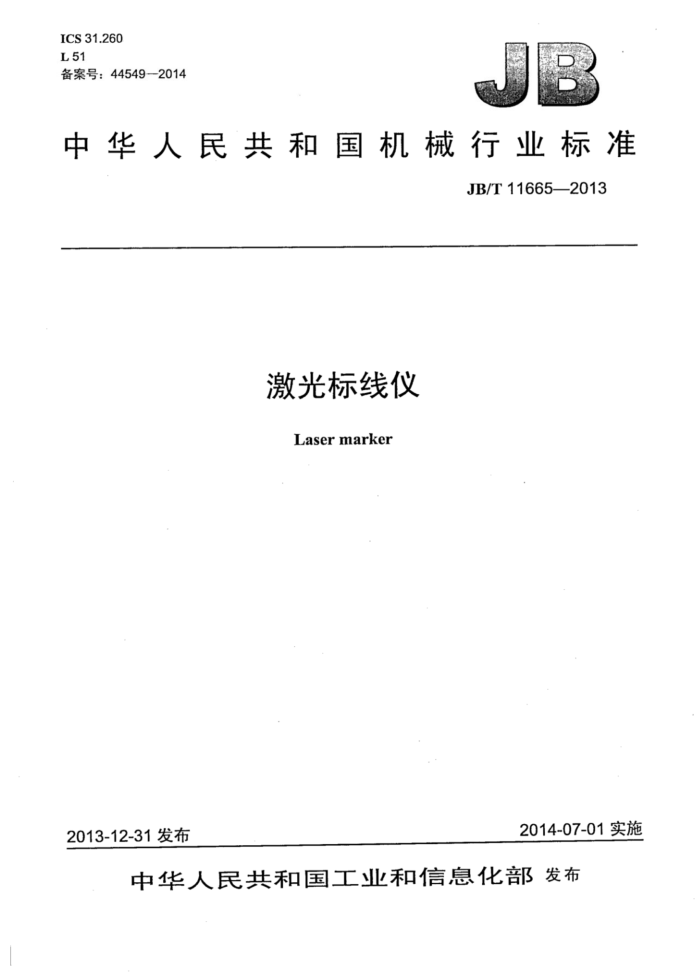

ICS 31.260 L51 备案号：445492014
中华人民共和国机械行业标准
JB/T11665—2013
激光标线仪 Laser marker
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准激光标线仪 JB/T 116652013
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mm×297mm?1.25印张·36千字 2014年12月第1版第1次印刷
*
书号：15111·11730 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11665—2013
目 次
III
前言范围.
1
2 规范性引用文件， 3术语和定义 4产品分类. 4.1按结构分类... 4.2按激光颜色分类， 5要求. 5.1 激光功率， 5.2 激光线宽. 5.3 仪器准确度. 5.4 安平. 5.5 电池电量低指示功能 5.6 工作环境.. 5.7 电气安全要求. 试验方法
2
6
6.1 激光功率， 6.2 激光线宽.. 6.3 仪器准确度 6.4 安平.. 6.5 电池电量低指示 6.6 工作环境.. 6.7 电气安全要求 7检验规则.
7.1 检验分类 7.2 出厂检验. 7.3 型式检验
8标志、包装、运输、贮存和随行文件 8.1 标志 8.2 包装... 8.3 运输.. 8.4 贮存... 8.5 随行文件附录A（规范性附录）仪器准确度试验方法 A.1试验条件. A.2试验项目和试验方法，图1扇形角... 图A.1测试水平放置水平线误差示意图
1 JB/T11665—2013
图A.2 激光平面分成分部分测试示意图 _图A.3 倾斜放置水平线误差示意图图A.4 测试垂直线误差示意图. 图A.5 测试垂直面角度误差示意图. 图A.6 测试垂直线顶交点误差示意图图A.7 测试下铅垂误差示意图图A.8 测试下铅垂误差示意图二表．仪器准确度要求. 表2 出厂检验项目、不合格类别及其接收质量限（AQL）值表3型式检验的项目、不合格类别、判别水平DL、拒收质量限RQL和抽样方案表A.1试验标准器具及其他设备. 表A.2激光平面分成分部分的分割数
9 10
12 12 13 14
ve
II JB/T11665—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国光辐射安全和激光设备标准化技术委员会（SAC/TC284）归口。 本标准负责起草单位：常州市莱赛光电技术有限公司。 本标准参加起草单位：中国电子科技集团公司第十一研究所、中科院上海光学精密机械研究所。 本标准主要起草人：金中义、张敏俐、陆建红、解一文、陈卫标。 本标准为首次发布。
II JB/T11665—2013
激光标线仪
范围
1
本标准规定了激光标线仪1）（以下简称仪器）的产品分类、要求、检验方法、检验规则与标志、包装、运输、贮存和随行文件等。
本标准适用于以可见半导体激光作为指示光源的自动安平激光标线仪。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1002--2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB1003一2008家用和类似用途三相插头插座型式、基本参数和尺寸 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208--2008外壳防护等级（IP代码） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB7247.1—2012 激光产品的安全第1部分：设备分类、要求 GB/T13384-2008 机电产品包装通用技术条件 GB17465.1—2009 家用和类似用途器具耦合器 第1部分：通用要求 JB/T9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
激光标线lasermarking 投射到物体平面上呈现直线形状的可见激光线。
3.2
扇形角sectorangle 平面形状激光束的最大发散角。 见图1。
3.3
安平leveling 从非水平状态调整到水平状态。
1) 也称为激光投线仪；激光划线仪。 JB/T11665—2013
说明：
一激光源；
平面形状激光束；
一扇形角。 图1扇形角
1-
2
3.4
悬挂式 pendulum 采用包含激光光源在内的刚性部件悬挂在机架上的方式。
3.5
电子式 electronic 采用由传感器检测发出电信号，经电路分析并驱动安平元件的方式。
4产品分类 4.1 按结构分类
按结构划分，可分为： a）电子式自动安平激光标线仪： b）悬挂式自动安平激光标线仪。
4.2 按激光颜色分类
按激光颜色划分，可分为： a）红色激光标线仪； b）绿色激光标线仪。
5 要求 5.1激光功率
激光功率按6.1测定应不大于5mW。 5.2激光线宽
激光线宽按6.2测定应不大于3mm。 5.3仪器准确度
仪器准确度要求按附录A中规定的试验方法进行试验应符合表1的规定。 5.4安平 5.4.1 安平范围和超安平范围指示功能
安平范围按6.4.1测定应不小于2.5°
2 JB/T11665—2013
表1 仪器准确度要求
准确度等级
项日名称
1等 ≤10 ≤5 ≤20 ≤20 ≤20 ≤1 ≤0.5
3等 ≤40 ≤20 ≤60 ≤60 ≤60 ≤3 ≤1
4等 ≤60 ≤30 ≤90 ≤90 ≤90 ≤4.5 ≤1.5
2等 ≤20 ≤10 ≤40 ≤40 ≤40 ≤2 ≤0.8
水平放置水平线误差 (") 测量重复性（”）倾斜放置水平线误差 (") 垂直线误差（”）垂直面角度误差 (") 垂直线顶交点误差： mm 下铅垂点误差 mm
注：电子式激光标线仪的准确度等级为1等～3等，悬挂式激光标线仪的准确度等级为2等～4等。 仪器只有一个垂直面时，无此项要求。 b仪器无下垂点时，无此项要求。 当仪器放置倾斜超过安平范围时，仪器应发出超范围指示，如激光线低频闪烁、声音提示等。
5.4.2安平时间
仪器从安平范围的最大倾斜位置到水平位置完成安平过程的时间按6.4.2测定应满足如下要求： a）电子式自动安平激光标线仪应不大于20s； b）悬挂式自动安平激光标线仪应不大于5s。
5.5电池电量低指示功能
电池电量低指示功能按6.5测定应在额定电压的70%～90%范围内。 5.6工作环境 5.6.1工作温度
仪器工作温度按如下要求： a）红光激光标线仪：-10℃～45℃； b）绿光激光标线仪：0℃～40℃。 按6.6.1和6.6.2测定应满足要求。
5.6.2外壳防护
外壳防护等级不应低于GB4208一2008中关于外壳防护等级规定的IP52等级。 其中： a）对接近危险部件的防护的试验方法按GB4208-—2008中12.1、12.2和12.3的规定； b）防尘的试验方法按GB4208—2008中13.4和13.5.2中第二种类型外壳的规定； c）防水的试验方法按GB4208—2008中14.2.2和14.3的规定。
5.6.3运输、运输购存
仪器在包装运输条件下，应符合JB/T9329一1999的要求。 其中： a）高温55℃； b）低温-40℃；
3
