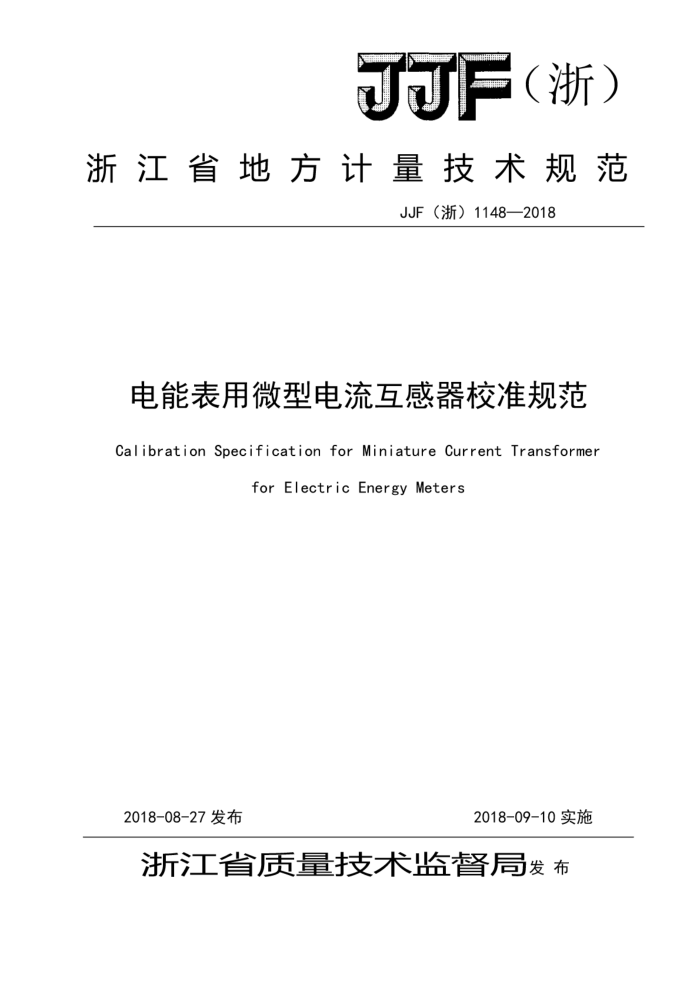

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1148—2018
电能表用微型电流互感器校准规范
Calibration Specification for Miniature Current Transformer
for Electric Energy Meters
2018-09-10实施
2018-08-27发布
浙江省质量技支术监督局发布 JJF（浙）11482018
电能表用微型电流互感器
校准规范
JJF（浙）1148—2018
Calibration Specification for Miniature Current Transformer for Electric Energy Meters
归口单位：浙江省质量技术监督局
主要起草单位：乐清市质量技术监督检测院
本规范委托乐清市质量技术监督检测院负责解释 JJF（浙）11482018
本规范主要起草人：
钱卫飞（乐清市质量技术监督检测院）
蒋献丰（乐清市质量技术监督检测院）
叶青（乐清市质量技术监督检测院）
陈志勇（乐清市质量技术监督检测院）
黄建方（乐清市质量技术监督检测院） JJF（浙）1148—2018
目 录
引言 1 范围 2 引用文件 3 术语和计量单位 4 概述 5计量特性 5. 1 比值差（电流误差)和相位差 5.2升降变差 6 校准条件 6.1 环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准前的准备· 7.3校准方法 8 校准结果表达 9 复校时间间隔附录A 测量不确定度评定示例附录B 校准原始记录格式附录C 校准证书内页格式
(1)
..(1) (1)
(1) ·(1)
(1) (1) ·(2) (2) ·(2) (3) (3) (3) (4) ·(5) (6) . (7) (11) : (11) JJF（浙）11482018
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量校准规范。
II JJF（浙）1148—2018
电能表用微型电流互感器校准规范
1 范围
本规范适用于频率为50Hz或60Hz且电压不超过600V（方均根值）静止式电能表使用的微型电流互感器的校准。其他仪器仪表使用的类似微型电流互感器可参照校准。
2 引用文件
本规范引用了下列文件： JJG313-2010测量用电流互感器 JB/T10665-2016电能表用微型电流互感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
电能表用微型电流互感器CalibrationSpecificationforMiniatureCurrent Transformer
内置于电能表额定二次电流不大于100mA的电流互感器。 4 概述
电能表用微型电流互感器（以下简称微型电流互感器）是内置于静止式电能表用于电网中电流采样的部件。由相互绝缘的一次绕组、二次绕组、磁芯以及构架、壳体、接线端子组成。
5 计量特性
5.1比值差（电流误差）和相位差
微型电流互感器准确度等级分为：0.02级、0.05级、0.1级、0.2级和0.5级。各等级的微型电流互感器的比值差和相位差不应超过表1所列限值。 5.2升降变差
准确度等级0.2级及以上的微型电流互感器升降变差一般不大于表1中误差限值的1/5。 注：以上条款不作为合格性判断依据，仅供参考。
1 JJF（浙）11482018
表1微型电流互感器的误差限值
相位差土（，）在下列电流时
比值差土（%）在下列电流时
准确度等级 0. 01 I. 0.05I.~1.2.m 0.01 I. 0. 05 Ig 0. 2 Ip Ipr Iuax 1. 2 I 0. 5
1. 0 0. 4 0.2 0. 1
0. 5 0.2 0. 1 0.05 0. 02
90 30 15 8 4
45 15 8 4 1. 2 0.6 0. 6 0. 6 0. 6
30 10 5 2
30 10 5 2
30 10 5 2
30 10 5 2
0. 2 0. 1 0.05 0. 02 0. 04 注：I.为微型电流互感器性能基准的一次电流值；I为微型电流互感器能满足其准确级要求的一次最大工作电流。 校准条件
6
6.1环境条件 6.1.1 环境温度：10℃～35℃。 6.1.2 相对湿度：不大于80%。 6.1.3 周围无明显影响设备正常工作的电磁场， 6.1.4电源电压：220V±22V。
电源频率：50Hz(60Hz）±0.5Hz
6.2测量标准及其他设备
6.2.1标准互感器
在额定频率和被校微型电流互感器的量程范围内，标准互感器应比被校微型电流互感器高两个准确度等级，其升降变差不大于其误差限值的1/5。 6.2.2误差测量装置
由误差测量装置所引起的测量误差，应不大于被校微型电流互感器误差限值的1/10。 其中，装置灵敏度引起的测量误差不大于1/20：最小分度值引起的测量误差不大于1/15：差流测量回路的附加二次负载引起的测量误差不大于1/20。 6.2.3负载电阻
被校微型电流互感器负载范围内，最大允许误差优于土10%。
6.2.4其它设备
a）绝缘电阻表准确度等级不低于10级，额定电压500V。
2
