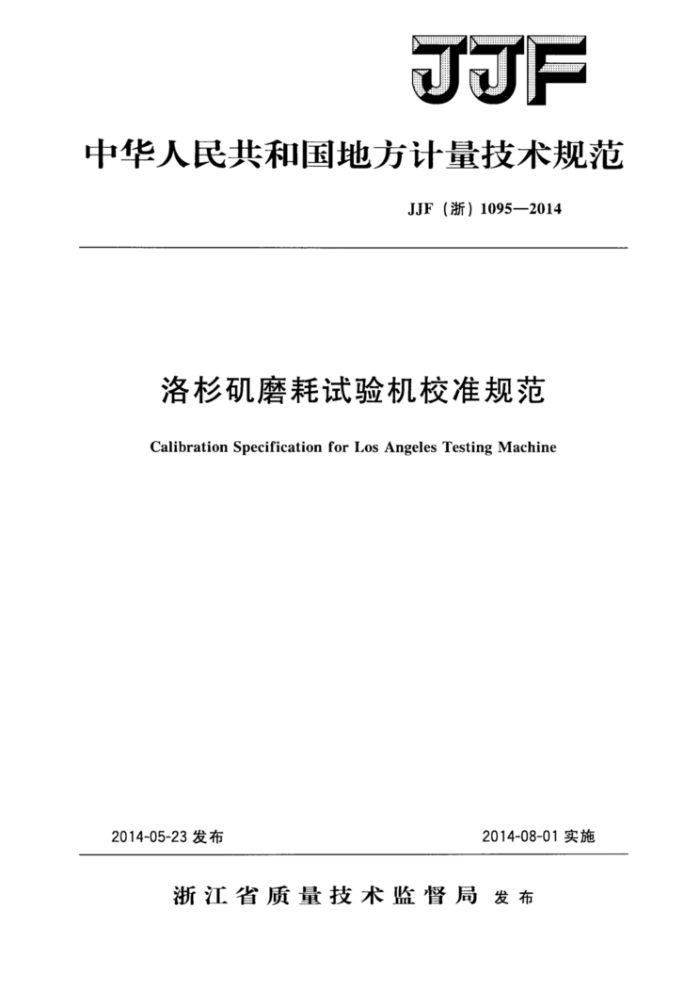

JF
中华人民共和国地方计量技术规范
JJF（浙）1095—2014
洛杉矶磨耗试验机校准规范
Calibration Specification for Los Angeles Testing Machine
2014-05-23发布
2014-08-01实施
浙江省质量技术监督局发布 JJF（浙）1095—2014
洛杉矶磨耗试验机
校准规范
JJF（浙）1095- -2014
CalibrationSpecificationfor Los Angeles Testing Machine
归口单位：浙江省质量技术监督局主要起草单位：浙江省交通运输厅工程质量监督局
参与起草单位：宁波市交通建设工程试验检测中心有限公司
本规范委托主要起草单位负责解释 J37（）1005—2014
本规范主要起草人
兼朋（新江省交道运教厅工君质量监督局）
王龙国（宁骏市交通建设工程武验检测中心有限公司）
楼云（浙江省交通运检厅工程质量监督局）参加起草人
林军（新江省交通运输厅工程质量监督局）乾旭（浙红省交通运搭厅工程质量监督局）谢玲儿（宁技市交道建设工移试验检中心有限公司）韩勤（宁波市交通建设工程试验检测中心有限公司） J7()1096-2014
目录
别育
(1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) () (3) (6) (6) (T) (8) (o) (11) (14)
888
花园引用文件
1
3 概送垂计盘特性 4.1 标识i 42外观 48#货锅球 5校准条件 5.1 校准续 5.2校准用仪器设备 8校准项巨和校覆方祛 61外观检套 &2#货 3甜球 6.看 校痛结采计算？校痛结果我达 8复校时何尚福附示A枝造原始记录表参考格式财录B 准证书参老格式录C 主要填目测量不定度评定示供
eo8
n9s
TS
ses
csen
8008
1 JUF》10052014
引言
本配提据1F1071-2010国家计量校准爆建写规》规定的烘发：本焊装在制订过程中充分考密了标准JT/T837一2012搭杉机案粘试教机》租
JTGE42-2005公路工程累料试费框范》学标准邮要家。特号与定义：以及相关的技术爱求，技术指标利试方法。本航给出了搭栏机店痛试验机计量特性的校准票件。 雅项蓝翻搬方摄：
本潮藏素管秋发布。 JJF（浙）1095—2014
洛杉矶磨耗试验机校准规范
1范围
本规范适用于洛杉矶磨耗试验机相关技术指标的校准。 2引用文件
本规范引用下列文件： JT/T837 《洛杉矶磨耗试验机》 JTGE42 《公路工程集料试验规范》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范。 3概述
洛杉矶磨耗试验机是检测粗集料磨耗损失的专用仪器，评定粗集料在规定条件下抵抗摩擦和撞击的能力。仪器主要由滚筒、变速机构、计数器、钢球等部件组成（见图1）。 其中，滚筒两端封闭，在筒身开设矩形投料口，并配有可开启的机盖，通过紧固和密封装置与滚筒密封，在滚筒内，正对投料口一侧设有栏板，能让滚筒转动时使钢球抛落对粗集料产生撞击。
滚筒
控制面板
可开启机盖
电机及变速机构
机架
图1洛杉矶磨耗试验机结构图
4计量特性 4.1标识
洛杉矶磨耗试验机应有清晰的铭牌，内容包括：名称、规格型号、制造厂名、出厂编号和出厂日期等信息。 4.2外观 4.2.1滚筒
1 V()1095—2014
简身外表成光滑圆顺，端面平整，内破无明显损伤缺略。投料口恶状规正，机盖封阳严密。 4.2.2变速箱
输出转速均匀。传动平稳，无特殊异前， 4.2.3控制平板
商板清晰，工作状态指示正常，满作响应灵数。 4.2.4球
球面光滑爆正，无砂眼、气泡等加工缺陷。 鑫滋筒 43.1转速：30/min-33x/miag 4.3.2内经：710m土5mm 4.3.3 内侧长度，510mm士5mm 484 简壁厚度：10.6mm土1mm 43.5 投料口尺寸：长460m0士5mm宽200m士5mm 436 板尺寸：商度100m士5m8多厚度10mm士13m 4.3.7 栏板与投料口中心修差：55mm。 4.3.8 滚筒烧面平行度德差：2mm。 48.9 滚简与转轴的网轴度简差：22m。 香香钢球
直径46.8mm土2mm：质量390g~445g：所播总质量及其组合见表1。
囊1
单个锅球质量规格（g）及所诺个数（个）
湘球总质量
钢珠数量 (个) 390 410 420 4.30 440 445
规馨 A B c D
(g) 5000-125 4850±25 3830±20 2500±15
12 11 8 6
2
2 1
盛 - 2 3 2 - 8
2 1
a 6
4
1 -
2
M
8om22
5 投准条件 5.1校准环境
校准成在温度20℃士C，环境机对握度不大于85%：校推现摄应搭精：无影喷工作的报动利魔蚀性气体存在。 5.2校准用夜器设备
m光电转速计量程0/in99.999/min，分辨力0.1/min 一超声波测仅：量费1.2mm225.0mm：分度值0.1mm 平形真角尺200m做×130mm，分度值1mm 锅直尺：0mm~1000mm：分度值1mm
2 JJF（浙）1095—2014
深度游标尺：0mm200mm，分度值0.02mm；
0mm~500mm，分度值0.05mm。
天平：称量10kg，分度值0.1g。 游标卡尺：0mm~125mm，分度值0.02mm。 游标卡尺：0mm~1000mm，分度值0.05mm。 专用测量棒（图2）：量程800mm。
单位：mm
450
3
5
450
1
4
图2专用测量棒
1--测量头（锥度：120°，端部为$5mm钢球）； 2一固定按钮； 3一内测量杆； 4一外测量杆；
铝合金材质，壁厚1mm。
6 校准项目和校准方法
6.1外观检查
用目测和手感进行外观检查，结果符合4.1、4.2要求。 6.2滚筒 6.2.1转速
在滚筒转轴的一端，在轴身上选择一点并安装好感光点，开动试验机，将转速计的对光点对准转轴上的感光点，进行转速测定。测定时间不应小于15s。
重复3次，以3次测定值的算术平均值为结果。 6.2.2内径
打开投料口，在筒体近中心选择能避开投料口位置的径向垂直方向作为两个测点，专用测量棒沿测点直径位置伸开并将测头紧贴筒壁，固定紧固装置，在记录窗做好标记，松开紧固装置后移出筒外，重新在记录窗对准标记并固定，用游标卡尺测量专用测量棒的长度。
以径向垂直方向的两个测点值进行算术平均作为测量结果。 6.2.3内侧长度
选择滚简近轴线位置为测点，用专用测量棒沿轴线方向伸开并将测头紧贴两端面内壁，固定紧固装置，在记录窗做好标记，松开紧固装置后移出筒外，重新在记录窗对准标记并固定，用游标卡尺测量专用测量棒的长度。
重复测量3次，以算术平均值为测量结果。
3
