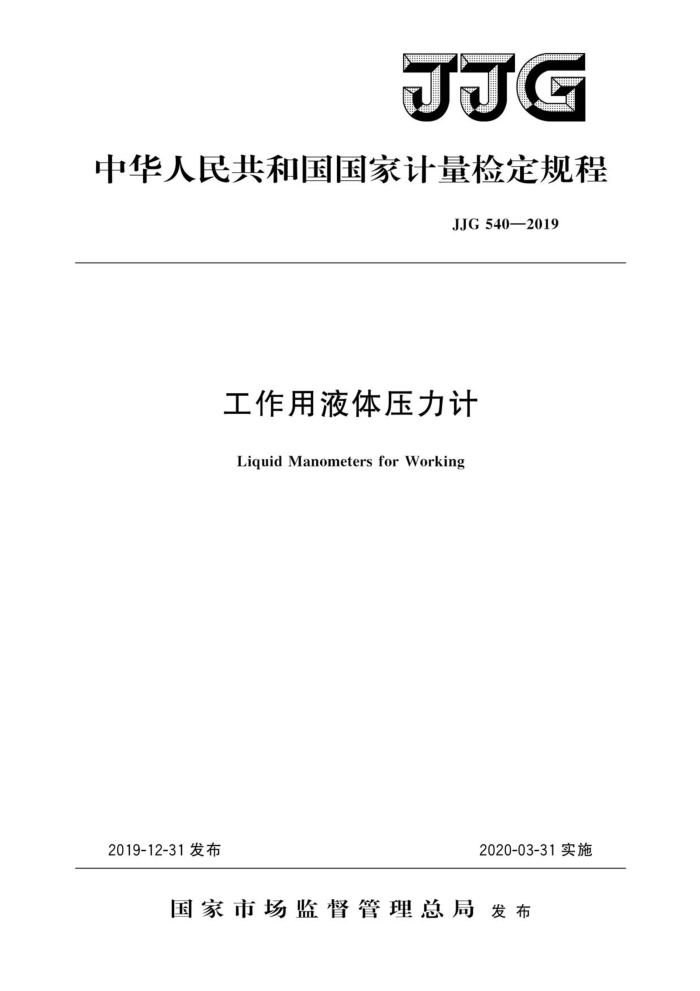

JJG
中华人民共和国国家计量检定规程
JJG540—2019
工作用液体压力计
Liquid Manometers for Working
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG540—2019
工作用液体压力计
JJG540—2019 代替JJG540—1988
检定规程
VerificationRegulationof Liquid
Manometers for Working
归口单位：全国压力计量技术委员会起草单位：山西省计量科学研究院
新疆维吾尔自治区计量测试研究院浙江省计量科学研究院天津市计量监督检测科学研究院上海市计量测试技术研究院
本规程委托全国压力计量技术委员会负责解释 JJG 540—2019
本规程起草人：
张金亮 （山西省计量科学研究院）卓 华 （新疆维吾尔自治区计量测试研究院）蔡 （浙江省计量科学研究院）郭知明 （天津市计量监督检测科学研究院）闫翔 (山西省计量科学研究院) 高 巍（山西省计量科学研究院）王 灿（上海市计量测试技术研究院） JJG540—2019
目 录
引言
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (7) (8)
1
范围…. 2 引用文件· 3术语和计量单位 3.1 术语… 3.2计量单位·
概述. 计量性能要求
4 5 5. 1 示值误差…
5.2 零点误差· 5.3密封性
通用技术要求 6.1外观· 7 计量器具控制 7. 1 检定条件 7. 2 检定项目. 7.3 检定方法 7.4检定结果的处理. 7.5 检定周期附录A工作用液体压力计检定记录格式附录B工作用液体压力计检定证书检定结果页格式附录C工作用液体压力计检定结果通知书检定结果页格式
6
I JJG540—2019
引言
JF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范。
本规程是在JJG540一1988《工作用液体压力计（试行）》的基础上，保留行之有效的内容前提下进行修订的。本规程与JJG540一1988相比，除文字编辑性修改外，主要技术要求变化如下：
按JJF1002一2010要求，增加了引言部分及术语和计量单位部分的内容；一删除了以水银为工作介质的相关内容；
一
测量范围作了适当调整；一零位变动量改为零点误差；标准器的最大允许误差绝对值与被检压力计最大允许误差绝对值的比值由1/3
改为1/4；
不再采用“仪器常数”的概念；删去原规程附录2内容，重新编写了附录2和附录3内容。
本规程的历次版本发布情况为：
JJG540—1988。
II JJG 540—2019
工作用液体压力计检定规程
1范围
本规程适用于测量上限为20kPa及以下的工作用U形、杯形液体压力计的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJF1008一2008压力计量名词术语及定义 JB/T6803.1液体压力计一般杯形、U形压力计凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1液体式压力计liquidmanometer
利用液体自重产生的压力与被测压力相平衡的原理制成的压力计。 ［JJF1008—2008，定义3.1]
3.1.2U形管液体压力计U-tubeliquidmanometer
示值管为U形结构，用于测量压力的液体式压力计。 ［JJF1008—2008，定义3.2]
3.1.3单管［杯形液体压力计 one-tubeliquidmanometer
U形管的一边示值管做成杯形容器，并将单管与杯形容器的内径保持一定比例的液体式压力计。
［JJF1008—2008，定义3.3] 3.2计量单位
工作用液体压力计使用的法定计量单位为Pa（帕斯卡），或是其十进倍数单位
kPa等。 4概述
工作用液体压力计（以下简称液体压力计）是利用液柱自重产生的压力与被测压力相平衡，根据液柱高度来确定被测压力的仪器。
液体压力计的工作介质为无毒、无害、化学性能稳定的液体，主要用于正压、负压、差压的测量，其结构形式为U形和杯形
1 JJG540—2019
5计量性能要求 5.1示值误差
液体压力计的准确度等级与最大允许误差的关系见表1，示值误差应符合表1中的最大允许误差的要求
福
表1 准确度等级与最大允许误差的关系
准确度等级
最大允许误差/%（按量程的百分数计算）
1级 1.6级 2.5级
±1 ±1. 6 ±2.5
5. 2 零点误差
液体压力计的零点误差应符合表2的规定。
单位为帕
表2零点误差允许值
测量上限
准确度等级
≤4kPa ±5 ±5 ±5
(5~8)kPa
20 kPa ±20 ±40 ±60
(10～16)kPa
1级 1.6级 2.5级
±10 ±20 ±35
±20 ±35 ±50
5. 3 密封性
对杯形液体压力计，在承受120%测量上限压力的条件下，持续10min，第5min 后示值应无变化。
6通用技术要求 6.1外观
a）液体压力计可见部分应无明显的瑕疵、划痕及影响计量性能的缺陷； b）液体压力计测量玻璃管应光洁透明，不得有划痕、气丝、气泡及其他影响读数
的缺陷；
c）液体压力计刻度标尺应平直，宽度应均匀，不应有影响外观和读数的缺陷； d）液体压力计刻度标尺上的刻度线粗细应均匀； e）对台式液体压力计应有水平指示装置和水平调节装置； f）液体压力计应有如下标记：产品名称或型号、准确度等级、测量范围、工作介
质、制造商（或商标）和出厂编号等信息。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
2 JJG540—2019
7.1检定条件 7.1.1标准器
标准器最大允许误差的绝对值应不大于被检液体压力计最大允许误差绝对值的 1/4。
可供选用的标准器有： a）精密杯形或U形液体压力计； b）补偿式微压计； c）气体活塞式压力计； d）0.05级及以上数字压力计（年稳定性合格的）； e）浮球式压力计； f）弹性元件式精密压力表和真空表； g）其他符合要求的压力仪器仪表。
7.1.2辅助设备
a）压力发生器； b）三通、四通及导压管； c）（0～25）kPa压力表。
7.1.3环境条件
a）检定温度：（20士5）℃； b）相对湿度：不大于85%； c）周围环境不应有影响读数的振动源。
7.2检定项目
首次检定、后续检定和使用中检查项目见表3。
表3检定项目
检定项目外观密封性示值误差零点误差
首次检定
后续检定
使用中检查
+ + + +
+ + + +
+ +
注：表中“十”号表示应检定项目；“二”号表示可不检定项目。
7.3检定方法 7.3.1外观
目测进行。 7.3.2密封性
对杯形液体压力计在充填工作介质的情况下，用四通和导压管把压力发生器和液体压力计等连接起来（见图1），然后用压力发生器加压到测量上限的120%时，保持 10min，观察后5min，压力表示值应无变化。
3
