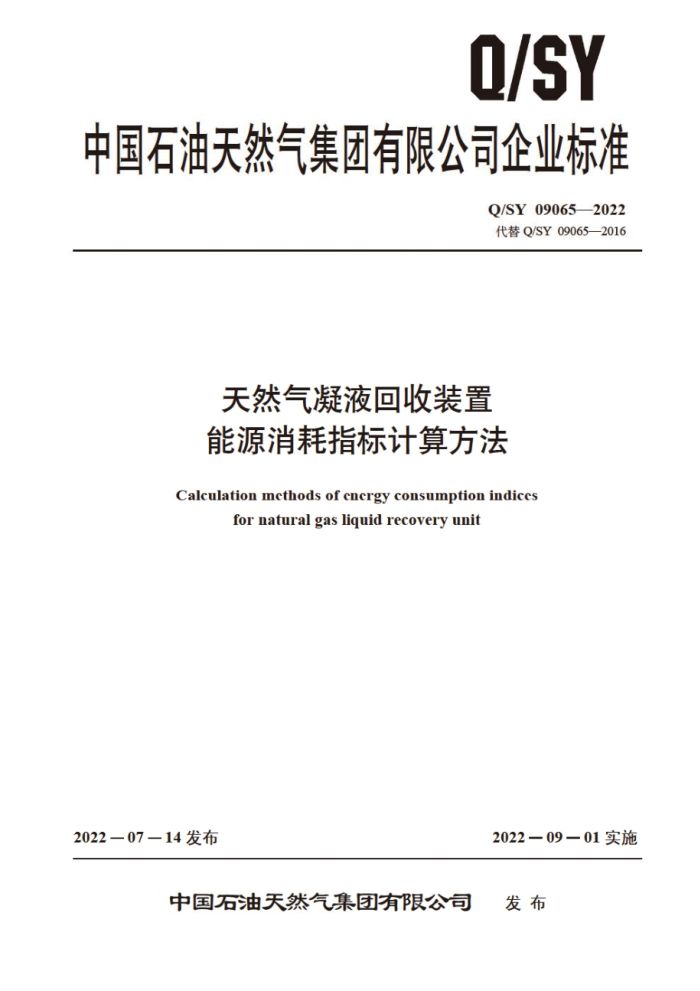

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY09065—2022 代替Q/SY09065—2016
天然气凝液回收装置能源消耗指标计算方法
Calculation mcthods of cncrgy consumption indiccs
for natural gas liguid recovery unit
2022—07—14发布
202209—01实施
中国石油天然气集团有限公司 发布 Q/SY 09065—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义
工
一般规定 4.1计算原则 4.2计算范围 5装置能耗指标计算方法 5.1综合能耗 5.2 单位综合能耗 5.3单位电力消耗 5.4单位燃料气消耗 6
一
: :
.-
.:
设备能耗指标计算方法 6.1 压缩机组效率 6.2 燃气轮机机组的能量利用率 6.3 燃气轮机机组效率 6.4余热锅炉的能量利用率 6.5 膨胀机组效率 6.6冷剂制冷能耗 6.7 锅炉热效率 6.8 泵机组运行效率 6.9 设备及管道保温效果附录A（资料性） 能源折算值， 装置的附录B（资料性） 天然气凝液回收装置能耗计算界区附录C（资料性） 常用纯组分低位发热量
10 Q/SY09065—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY090652016《天然气凝液回收装置能源消耗指标计算方法》，与Q/SY 09065一2016相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了“范围”（见第1章，2016年版的第1章）： b）更改了“规范性引用文件”（见第2章，2016年版的第2章） c）删除了“基础效据”（见2016年版的第3章），除了“能量平衡模型和参数”（见2016年版
的第4章）： d）增加了术语和定义（见第3章），增加了一般规定（见第4章），包括计算原则和计算
范围： e）更改了“装置能耗指标计算方法”的内容（见第5章，2016年版的第5章） f）更改了“综合能耗计章”的计算方法（见5.1.1，2016年版的5.1），更改公式（11）为公式（1）： g）增加了“燃料气能耗计算”（ 见5.12）增加了公式（2）、公式（3） h）更改公式（12）、公式（13）、 公式 （14）公式（15）. 公式（16）、公式（17）为公式（4)、
公式（5)、公式（6）、公式（7）、公式（8）、公式（9），更改了公式中的变量符号及单位（见5.2、5.3、5.4.2016年版的5.2、5.35.4、5.5）
i）删除了“装置凝液收率“的计算方法（见2016年版的5.5） j）更改了“设备能耗指标计算方法”的内容（见第6章，2016年版的第6章）： k）删除了*冷剂制冷系统制冷系数”计算方法（见2016年版的6.6）： 1）增加了“能源折算值”附表（见表A.1），更改了装置的综合能耗计算结果汇总表”（见
表A.2.2016年版的表A.1）：切增加了“天然气凝液回收装置能耗计算界区 示图（见附录B）： n）增加了“常用纯组分低位发热量表”（见附录C）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会能源和水资源节约利用专业标准化技术委员
会提出并归口。
本文件起草单位：大庆油田有限责任公司、规划总院，新疆油田分公司、西南油气田分公司、大庆石化分公司、长庆油田分公司、浙江油田分公司、吐哈油田分公司
本文件主要起草人：于海迎、李延春、王清勋、孟岚、杨云、潘聪、陈雪、陈欢、陈燕、张磊、 梁海峰、夏玮，马晓鹏。
本文件及其所代替文件的历次版本发布情况为：
2002年首次发布为Q/CNPC65—2002，2007年变更编号为Q/SY1065—2007，2016年第一次修订一本次为第二次修订。
1I Q/SY09065—2022
天然气凝液回收装置能源消耗指标计算方法
1范围
本文件规定了天然气液回收装置能源消耗指标计算的一般规定、装置能耗指标计算方法和设备能耗指标计算方法。
本文件适用于采用制冷工艺冷凝分离的天然气凝液回收装置，包括原料气压缩单元、原料气脱水单元、冷凝分离单元、凝液分馅单元，不包括凝液产品储运单元。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
综合能耗计算通则
GB/T 2589 2020 GB/T4272 设备及管道绝热技术通则 GB/T 8174 设备及管道绝热效果的测试与评价 GB/T10180 工业锅炉热工性能试验规程
GB/T11062—2020 天然气发热量，密度、相对密度和沃泊指数的计算方法 GB/T16666 泵类液体输送系统节能监测 SY/T 0077 2019 天然气凝液回收设计规范 SY/T6420—2016油田地面工程设计节能技术规范
3术语和定义
GB/T2589—2020，SY/T0077-2019界定的以及下列术语和定义适用于本文件。
3.1
天然气凝液 natural gas liquid 从天然气中回收的烃类混合物的总称，一般包括乙烷，液化石油气和稳定轻烃。 [来源：SY/T0077—2019，2.0.1]
3.2
天然气凝液回收装置 natural gas liquid recovery unit 采用特定的工艺方法从天然气中回收凝液的装置。 [来源：SY/T0077—2019，2.0.2]
3.3
综合能耗comprehensive energy consunption 在统计报告期内生产某种产品或提供某种服务实际消耗的各种能源实物量，按规定的计算方法和
单位分别折算后的总和
1 Q/SY090652022
[来源：GB/T2589—2020，3.5]
3.4
单位原料综合能耗 E comprehensive energy consumption for unit output of treatment scale 装置的综合能耗与装置的天然气处理量（标准状态下）的比值。
4一般规定 4.1计算原则 4.1.1装置综合能耗计算的各种能源和各类耗能工质不应重计，漏计。 4.1.2装置能耗统计包括燃料、电、蒸汽及耗能工质，耗能工质包括新鲜水、循环水、软化水、凝结水、净化压缩空气、非净化压缩空气、氧气等。 4.1.3计算装置综合能耗时，各种能源和各类耗能工质消耗的能源应折算为标准煤当量，其能源折算值见表A.1。 4.1.4装置实际消耗的燃料能源应以其低位发热量为计算依据折算为标准煤量。 4.1.5能耗包括生产过程及装置开停工、检修、维修消耗的能源，不包括用于基本建设消耗的能源。 4.2计算范围
天然气凝液回收装置计算界区应 包括原料气压缩、 原料气脱水、冷凝分离、凝液分馏单元，不包括舞液产品储运，循环水场 火炬区 空站等单元。 天然气新液回收装置能耗计算界区示意图见附录B。 5装置能耗指标计算方法
注：本文件中气体单位符号Nm的意义为：0C和0.101325MPa状态下测得的体积且其体积单位为立方米，简称为“标准立方米”。 5.1综合能耗 5.1.1综合能耗计算
装置的综合能耗按公式（1）计算：
(1)
-
式中： E 综合能耗，单位为千克标准煤每天（kgce/d）： E- 电力能耗，单位为千克标准煤每天（kgce/d） E 燃料气能耗，单位为千克标准煤每天（kgce/d）； E各种水能耗，单位为千克标准煤每天（kgce/d）： E 蒸汽能耗，单位为千克标准煤每天（kgce/d） E 其他耗能工质（包括净化压缩空气，非净化压缩空气，氢气，导热油等）能耗，单位为于
克标准煤每天（kgce/d）：
E- 与外界交换的有效热量，供热计为负值，受热计为正值，单位为千克标准煤每天（kgce/d）。
2 Q/SY 09065—2022
5.1.2燃料气能耗计算
燃料气能耗按公式（2）、公式（3）计算：
E-VQ
(2)
Q=341.2 (Hy)
(3)
式中： V 燃料气消耗量， 单位为万标准立方米每天（10Nm/d） Qr 燃料气低位发热值，单位为千克标准煤每万标准立方米（kgce/10Nm）： Ho 燃料气各组分理想体积低位发热量，见附录C，单位为兆焦每标准立方米（MJ/Nm）： Ji- 燃料气各组分体积分数
5.2 单位综合能耗
5.2.1 单位原料综合能耗计算
单位原料综合能耗M应按公式（4） 计算
Mo:
(4)
中-02中8888888
式中： M—装置每处理万标准立方米天然气综合能耗，单位为千克标准煤每万标准立方米
(kgce/10Nm)
G 装置的天然气处理量（标准状态下），单位为万标准立方米每天（10-Nm/d）。 5.2.2单位产品综合能耗计算
单位产品综合能耗M应按公式（5）计算：
4
M
(5)
G
式中： M 一装置每生产1t凝液综合能耗，单位为千克标准煤每吨 (kgce/t): Ge- 装置的产凝液量（含乙烷、液化石油气、稳定轻烃或混经）， 单位为吨每天（t/d）。
5.3单位电力消耗 5.3.1 单位原料电力消耗计算
单位原料电力消耗D应按公式（6）计算：
Do= E.
(6)
G
式中： Do- 装置每处理万标准立方米天然气的耗电量，单位为千克标准煤每万标准立方米（kgce/10Nmr）
3 Q/SY09065—2022
5.3.2 单位产品电力消耗计算
单位产品电力消耗D应按公式（7）计算：
Dz: E.
(7)
G
式中： D- 装置每产1t凝液的耗电量，单位为干克标准煤每吨（kgce/t）。
5.4单位燃料气消耗 5.4.1 单位原料燃料气消耗计算
单位原料燃料气消耗Q应按公式（8）计算
Q = E C
(8)
式中： Q——装置每处理万标准立方米天然气消耗的燃料气量，单位为千克标准煤每万标准立方米
(kgce/10*Nm)。
5.4.2单位产品燃料气消耗计算
单位产品燃料气消耗Q2应按公式（9）计算
Q = E
(9)
G.
式中： Q一一装置每产1t凝液消耗的燃料气量，单位为千克标准煤每吨（kgce/t）。
6设备能耗指标计算方法 6.1压缩机组效率
压缩机组效率应按公式（10）计算：
(h-h.)G1 ×100% 7= 36005
(10)
式中： r 压缩机组效率，用百分数表示：
压缩机进口的天然气比焙，单位为千焦每标准立方米（lJ/Nm）：
Thu
hr2一一压缩机出口的天然气比焙，单位为千焦每标准立方米（kJ/Nm）： Er 压缩机组的输入功率，单位为千瓦（kW）： Gri 压缩机进口的天然气量，单位为标准立方米每小时（Nm/h）。
6.2 燃气轮机机组的能量利用率
燃气轮机机组的能量利用率应按公式（11）计算：
4
