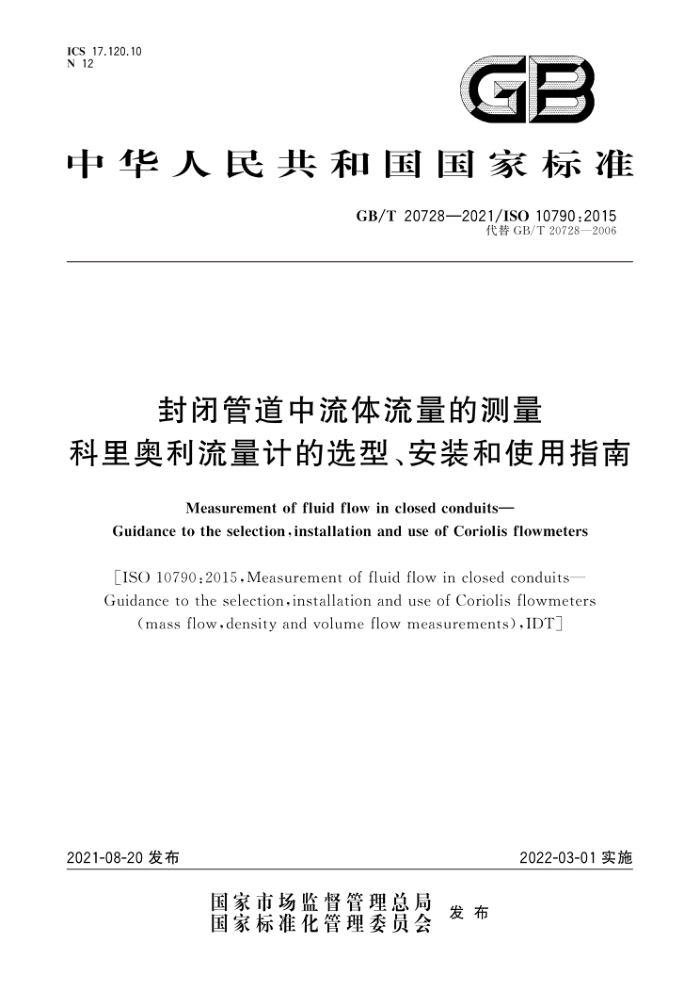

中华人民共和国国家标准
GB/T20728—2021/ISO10790:2015
代替GB/T20728—2006
封闭管道中流体流量的测量
科里奥利流量计的选型、安装和使用指南
Measurementoffluidflowinclosedconduits-
Guidanceto the selection,installation and use of Coriolis flowmeters
[ISO10790:2015,Measurementoffluidflowinclosedconduits Guidance to the selection,installation and use of Coriolis flowmeters
(mass flow,density and volume flow measurements),IDT
2022-03-01实施
2021-08-20发布
国家市场监督管理总局 发布国家标准化管理委员会 中华人民共和 国
国家标准封闭管道中流体流量的测量
科里奥利流量计的选型、安装和使用指南
GB/T 20728—2021/ISO 10790:2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年8月第一版
*
书号：155066·1-67496
版权专有 侵权必究 GB/T20728—2021/IS010790:2015
目 次
前言
I
范围 2 规范性引用文件 3术语、定义、符号和缩略语
+
3.1本标准专用术语 3.2 引用VIM，ISO/IECGuide99（JCGM2012）的定义 3.3 符号 3.4 缩略语科里奥利流量计的选型准则 4.1 总则 4.2 安装 4.3 过程条件和流体特性的影响 4.4 压力损失 4.5 安全 4.6 变送器（二次装置） 4.7 诊断检验和适应性质量流量测量· 6.1 设备 6.2 质量流量测量 6.3 影响质量流量测量的因素 6.4 零点调整 6.5 质量流量测量的校准密度测量 7.1 总则 7.2 工作原理 7.3 流体的相对密度 7.4 密度测量的不确定度 7.5 影响密度测量的因素， 7.6 密度校准和调整 8测量条件下体积流量的测量·
10
5
10
13
16
16 16
1F
17
17 18
18
8.1 总则： 8.2 体积计算 8.3 过程流体为气体， 8.4 体积测量的不确定度 8.5 特殊影响
18 10 19 19 19 GB/T20728—2021/ISO10790:2015
8.6 工厂校准 8.7 体积检测… 附录A（资料性附录） 校准技术附录B（资料性附录） 科里奥利流量计的选型安全指南附录C（资料性附录） 多成分液体系统的考虑附录D（资料性附录） 含无化学反应成分的可混溶液体参考文献
19 20
21 24 26 28
..30
1 GB/T20728—2021/ISO10790:2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T20728一2006《封闭管道中流体流量的测量科里奥利流量计的选型、安装和使
用指南》。与GB/T20728一2006相比，主要技术变化如下：
修改了“范围”的表述（见第1章）；修改了术语“重复性”“测量不确定度”“误差”的定义（见3.2.1、3.2.2、3.2.3）；删除了术语“流量校准系数”“密度校准系数”“相对湿度”“阻塞流”“激波”“临界喷嘴”（见2006年版的2.9.1、2.9.2、2.14、2.15、2.16、2.17)；增加了术语“校准”（见3.2.4）；一增加了本标准使用的符号和缩略语（见3.3、3.4）；删除了精确度的内容（见2006年版的3.2、5.2、6.4、7.3）；修改了“多相流”影响的描述（见4.3.3）；修改了“脉动流影响”的描述（见4.3.7)；增加了“诊断功能”的描述，增加了相关内容（见4.7）；修改了“检验和适应性”的描述（见第5章）；修改了质量流量测量“工作原理”的描述（见6.1.1）；修改了“科里奥利流量计的检测元件”的描述（见6.1.2）；增加了“质量流量测量”的内容（见6.2）；修改了“零点调整”的描述（见6.4)；修改了密度测量的“工作原理”的描述及计算公式（见7.2）；修改了“相对密度”的表示符号和计算公式（见7.3)；增加了“密度测量的不确定度”（见7.4)；修改了“影响密度测量的因素”的描述（见7.5）；修改了“制造商的密度校准”现场密度校准和调整”的描述（见7.6.2、7.6.3)；一增加了“过程流体为气体”和“体积测量的不确定度”（见8.3、8.4)；
-
删除了“附加测量”的内容（见2006年版的第8章）；删除了规范性附录“气体测量指南”的内容（见2006年版的附录E）
-
本标准使用翻译法等同采用ISO10790：2015《封闭管道中流体流量的测量科单奥利流量计的选
型、安装和使用指南（质量流量、密度和体积流量测量）》。
与本标准规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T27759—2011流体流量测量不确定度评定程序（ISO5168：2005，IDT）； GB/T27025—2019 9检测和校准实验室能力的通用要求（ISO/IEC17025：2017，IDT）； JJF1001—2011通用计量术语及定义（参考ISO/IECGuide99：2007）。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本标准起草单位：上海仪器仪表自控系统检验测试所有限公司、上海工业自动化仪表研究院有限公
司、合肥精大仪表股份有限公司、艾默生过程控制有限公司、江苏省计量科学研究院、大连中隆仪表有限公司、西安东风机电股份有限公司、中国石油化工股份有限公司天然气分公司计量研究中心、中国计量大学、科隆测量技术（上海）有限公司、成都安迪生测量有限公司、恩德斯豪斯（中国）自动化有限公司、
II GB/T20728—2021/IS010790:2015
深圳万讯自控股份有限公司、浙江水利水电学院、广州能源检测研究院、东京计装株式会社、太原太航流量工程有限公司、天信仪表集团有限公司、上海市计量测试技术研究院。
本标准主要起草人：宋延勇、肖红练、刘杰、季明、曹久莹、王喜霆、张鹏、徐明、蔡宜嘉、谢代梁、王劫斐、 陈哲、卿厚晏、邹靖、马龙博、卢嘉敏、李振中、叶杨、陶朝建、张进明、孟荟滨。
本标准所代替标准的历次版本发布情况为：
本标准于2006年12月首次发布，本次为第一次修订。
IV GB/T20728—2021/ISO10790:2015
封闭管道中流体流量的测量
科里奥利流量计的选型、安装和使用指南
1范围
本标准给出了测量质量流量和密度的科里奥利流量计的选型、安装、校准、性能和操作指南。本标准亦适当考虑了被测流体的类型，并对流体的体积流量和其他相关参数的测量提供了指南。
注：流体指空气、天然气、水、油、液化石油气、液化天然气、人工煤气、混合气体、各种浆料等
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
ISO5168流体流量测量不确定度评定程序（Measurementoffluidflow一Proceduresforthe evaluation of uncertainties)
ISO/IEC17025检测和校准实验室能力的通用要求（Generalrequirementsforthecompetenceof testing and calibration laboratories)
ISO/IECGuide99：2007（JCGM200：2012）国际计量学词汇基础和通用概念及相关术语[In- ternational vocabulary of metrologyBasic and general concepts and associated terms (ViM)
3术语、定义、符号和缩略语
3.1 本标准专用术语
下列术语和定义适用于本文件。 3.1.1
科里奥利流量计 Coriolisflowmeter 由流量检测元件（一次装置）和变送器（二次装置）组成，利用流体与振动管振动的相互作用测量质
量流量和密度的装置。
注：科里奥利流量计也可测量振动管内的温度。 3.1.2
流量检测元件（一次装置） flow sensor(primary device) 由振动管、驱动系统、测量传感元件、支撑机构和外壳组成的机械组件
3.1.3
变送器（二次装置）transmitter（secondarydevice）提供驱动并转换来自流量检测元件的信号，产生被测参数和推导参数输出的电子控制系统。 注1：它还可提供从参数（例如温度参数）中推导出的修正量。 注2：变送器（二次装置）既可整体安装在流量检测元件（一次装置）上（紧凑型装置），也可远离一次装置利用导线连
接远程安装。
1 GB/T20728—2021/ISO10790:2015
3.1.4
振动管 oscillating tube 被测流体流过的管子。
3.1.5
驱动系统 drive system 激励振动管振动的装置。
3.1.6
检测装置 sensing device 检测科里奥利力效应并测量振动管振动频率的检测元件。
3.1.7
支撑机构 supporting structure 振动管的支架。
3.1.8
外壳 housing 流量检测元件和（或）变送器的环境防护装置。
3.1.9
辅助安全壳 secondary containment 振动管破裂时提供环境防护的外壳。
3.1.10
校准系数 calibration factor(s) 校准检测元件时取得的每个检测元件所特有的数值常数，注：变送器中设置了此常数后可确保科里奥利流量计按规定的规范工作。
3.1.11
零点偏移 zero offset 流量为零状态下显示的流量。 注：这可能是由于机械或电气噪声叠加在传感器的输出上造成的，但同样可能是由于安装效应造成的，如法兰螺栓
扭矩加载不当，或者极端温度导致管道偏转。
3.1.12
零点稳定性 zero stability 完成调零后，零流量下流量计输出的变化，由制造商以单位时间的质量的绝对值表示。
3.1.13
闪蒸 flashing 管路压力下降到等于或者低于液体的汽化压力时产生的现象。 注1：这种现象通常是由于液体的流速加快导致压力下降而引起。 注2：闪蒸不适用于气体。
3.1.14
空化 cavitation 如果压力恢复导致气泡溃裂（内向破裂），与闪蒸有关并在发生闪蒸后出现的现象。
3.1.15
流量 flowrate 流过流量检测元件横截面的流体量与该量流经该截面所用时间之比。
3.1.16
质量流量 mass flow rate 流体量用质量表示的流量。
2
