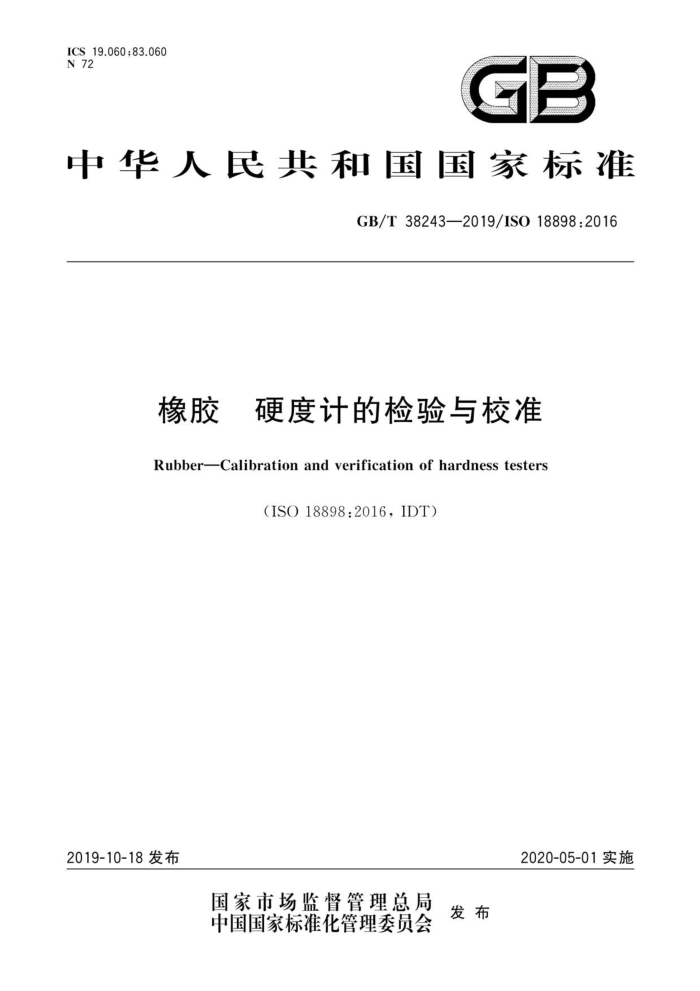

ICS19.060;83.060 N 72
GB
中华人民共和国国家标准
GB/T38243—2019/ISO18898:2016
橡胶 硬度计的检验与校准
Rubber-Calibrationandverificationofhardnesstesters
（ISO18898:2016，IDT)
2020-05-01实施
2019-10-18发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T38243—2019/ISO18898:2016
目 次
前言范围
T
1
规范性引用文件 3 术语和定义检验与校准的技术要求
2
4
4.1 环境条件 4.2 检验与校准要求
5检验与校准方法
5.1 检验与校准用测量仪器的技术要求 5.2 检验与校准方法概述 5.2.1 压针 5.2.2 压足的几何尺寸 5.2.3 压针伸出量 5.2.4 压足接触力 5.2.5 弹簧试验力 5.2.6 橡胶国际硬度计的接触力和总试验力 5.2.7 试验力保持时间检验与校准证书，
10 10 10 10 16 16 19 20
6
20 GB/T38243—2019/ISO18898:2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO18898：2016《橡胶 硬度计的检验与校准》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T531.1一2008硫化橡胶或热塑性橡胶 压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）（ISO7619-1：2004，IDT） GB/T531.2—2009 硫化橡胶或热塑性橡胶 压入硬度试验方法第2部分：便携式橡胶国际硬度计法（ISO7619-2：2004，IDT） GB/T6031—2017 硫化橡胶或热塑性橡胶 硬度的测定（10IRHD～100IRHD）（ISO48： 2010,IDT) GB/T25269—2010橡胶 试验设备校准指南（ISO18899：2004，IDT） GB/T27025—2008 3检测和校准实验室能力的通用要求（ISO/IEC17025：2005，IDT）
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准起草单位：深圳市华测检测有限公司、无锡市计量测试院、广州大学、德商博锐仪器（上海）有
限公司、泉州市丰泽东海仪器硬度块厂、中机试验装备股份有限公司、承德市金建检测仪器有限公司、上海市计量测试技术研究院。
本标准主要起草人：黄庆、杨晓伟、徐忠根、谭智学、陈俊薪、杨正旺、张香玲、虞伟良。
II GB/T38243—2019/IS018898:2016
橡胶衣 硬度计的检验与校准
1范围
本标准规定了A型、D型、AO型和AM型邵氏硬度计（见ISO7619-1），便携式橡胶国际硬度计
（见ISO7619-2）、橡胶国际硬度计（见ISO48)和超软橡胶硬度计（见ISO27588）检验与校准的技术要求和方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO48硫化橡胶或热塑性橡胶硬度的测定（10IRHD～100IRHD）[Rubber，vulcanizedor thermoplasticDetermination ofhardness(hardnessbetween 1oIRHD and1oo IRHD)J
ISO7619-1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） [Rubber，vulcanized orthermoplasticDetermination of indentation hardness—Part1:Durometer method （Shore hardness)
ISO7619-2硫化橡胶或热塑性橡胶压人硬度试验方法第2部分：便携式橡胶国际硬度计法
(Rubber,vulcanized orthermoplastic—Determinationof indentationhardness—Part2:IRHDpocket meter method)
ISO18899橡胶试验设备校准指南（RubberGuidetothecalibrationof testequipment） ISO27588硫化橡胶和热塑性橡胶用超软橡胶硬度计测定静载硬度[Rubber，vulcanizedor
thermoplasticDetermination of dead-load hardness using the very low rubber hardness (VLRH) scale]
ISO/IEC17025检测和校准实验室能力的通用要求（Generalrequirementsforthecompetenceof testingand calibrationlaboratorie)
3术语和定义
ISO48和ISO18899界定的术语和定义适用于本文件。
4检验与校准的技术要求
4.1环境条件
检验与校准时室温应在18℃25℃范围内
1 GB/T38243—2019/IS018898:2016
4.2 检验与校准要求
pd
ody
OD
图1A型邵氏硬度计的压针和压足
待校准硬度计压针和压足的技术要求见图1至图7及表1至表10。
表1 A型邵氏硬度计
检测项目
技术要求 1.25±0,15 0.79±0.01 35.00±0.25
检验与校准方法
单位 mm mm ()
压针杆直径d 压针顶端平面直径ds 压针锥顶角度α 压足中心的位置压足直径D 压足内孔直径d 施加到压足上的码质量m 压针伸出量1
5.2.1.2 5.2.1.2 5.2.1.2
中心 18.0±0.5 3.0±0.1 1.0+8,0
5.2.2.1 5.2.2.2 5.2.4.1 5.2.3.1
mm mm kg mm mN
0.00~2.50,/=±0.02 F=550.0+75.0H^，△F=±37.5* HA型邵氏硬度计的读数
施加到压针上的弹簧试验力F
5.2.5.1
试验力保持时间t
3或15
5.2.7
S
对于手持式硬度计，允差可以为双倍。
2
