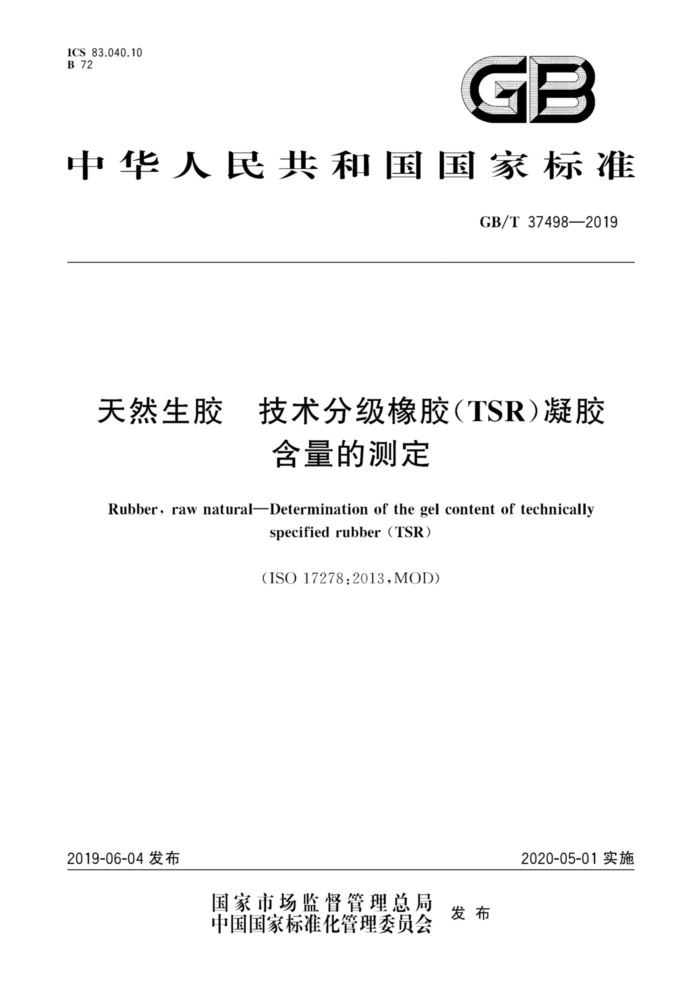

ICS 83.040.10 B 72
GB
中华人民共和国国家标准
GB/T37498—2019
天然生胶 技术分级橡胶(TSR)凝胶
含量的测定
Rubber, raw natural-Determination of the gel content of technically
specified rubber (TSR)
(ISO17278:2013,MOD）
2020-05-01实施
2019-06-04发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T37498—2019
目 次
前言
范围 2 规范性引用文件
1
2
术语和定义原理
4
5 试剂
仪器条件试验步骤 8.1 样品数量 8.2 试验步骤结果表示 10 精密度· 11 试验报告.. 附录A（资料性附录） 精密度参考文献
6 1 8
9 GB/T37498—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用1SO17278：2013《天然生胶技术分级橡胶（TSR）凝胶含量的测
定》。
本标准与ISO17278：2013相比在结构上有一处调整，即将ISO17278：2013的第4章（术语和定义）改为本标准的第3章，将1IS017278：2013的第3章（原理)改为本标准的第4章。
本标准与ISO17278：2013的主要技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件。调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2941代替ISO23529； ·用修改采用国际标准的GB/T8081一2018代替ISO2000。 将“原理”中的“技术分级橡胶低黏恒黏胶（I.oV-TSR)”改为“技术分级橡胶（TSR)”，因为本试验方法适用于所有技术分级橡胶（见第4章，ISO17278：2013的第3章）。 增加了关于化学试剂丙酮的规定，因其也是试验所用的试剂（见5.2）。
一增加了关于具塞的三角烧瓶或试管规定，以防止因长时间接触甲苯溶剂可能导致离心管溶胀、
变形（见6.6，8.2.4）。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准起草单位：中国热带农业科学院农产品加工研究所、广东检验检疫技术中心。 本标准主要起草人：王启方、刘宏超、刘能盛、卢光、余和平。
I GB/T37498—2019
关然生胶 技术分级橡胶（TSR）凝胶
含量的测定
警示一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康保护措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了技术分级橡胶（TSR)凝胶含量的测定方法本标准适用于技术分级橡胶（TSR）凝胶含量的测定
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 2941 橡胶物理试验方法试样制备和调节通用程序（GB/T2941一2006，1SO23529：2004， IDT)
GB/T 8081—2018 天然生胶 技术分级橡胶（TSR）规格导则（GB/T8081一2018，ISO2000： 2014,MOD)
：术语和定义
3
下列术语和定义适用于本文件。
3.1
技术分级橡胶 technicallyspecified rubber;TSR 从巴西三叶橡胶树得到的天然橡胶（一般加工成块状），性能符合相应的技术分级指标。
4原理
在规定条件下，将技术分级橡胶（TSR)溶解于甲苯溶剂中，以橡胶未溶解部分的质量分数表示凝胶含量。
5 5试剂
警示一一甲苯溶剂会从烧瓶或离心管挥发。因此，只应在当地健康保护和安全法规许可的条件下，在通风条件良好的地方处理甲苯溶剂。
仅使用确认的分析纯试剂。
5.1 甲苯。 5.2丙酮。
1 GB/T37498—2019
6仪器
6.1 实验室离心机，最小转速14000r/min。
如果达不到上述转速，也可采用8000r/min的转速，但需要延长离心时间（8.2.4）。 注：当离心转速为14000r/min时，重力加速度为22000g；当离心转速为8000r/min时，重力加速度为7000g
6.2 带旋盖离心管，最小容积30mI，能承受离心力的作用，并能加热至110℃以上的温度。 6.3 天平，能精确至0.1mg。 6.4 实验室烘箱，重力对流型，温度控制精度为士10℃。 6.5 称量容器，如称量用铝盒或铝板等。 6.63 三角烧瓶或试管，具塞，最小容积50ml.。
7条件
应按照GB/T2941的规定控制实验室条件。
8 试验步骤
8.1# 样品数量
按照GB/T8081一2018中第7章的规定，选取两个样品。 8.2试验步骤 8.2.1从未经塑炼的实验室样品中取样，按每30mI.甲苯溶剂溶解0.1g橡胶的比例计算样品质量
注：当离心管容积为50ml.时，甲苯溶剂用量30ml.（参见8.2.3)，样品量为0.1g。 8.2.2用干净的剪刀将样品剪成大约1mm"的碎片。将剪碎的试样称量（m。），精确至0.1mg，然后置于干净的离心管（6.2)中。该离心管预先在100℃加热1h，然后贮存于干燥器中。 8.2.3将甲苯溶剂加人离心管（6.2)中，用量为拟使用的离心管总容积的60%。盖紧离心管，并用手将其摇动几秒钟。然后，于（25土2)℃避光条件下静置16h～20h。静置期间不应搅拌。 8.2.4随后，将离心管摇动60S，使底部果冻状沉淀物分散，
为避免离心管因长时间接触溶剂而导致损坏，也可采用具塞三角烧瓶或试管（6.6）按8.2.18.2.3
的条件对样品进行溶解，随即转移至离心管（6.2)中。用未使用过的甲苯溶剂冲洗三角烧瓶或试管，确保所有沉淀物完全转移到离心管中。
所有离心管放入离心机之前应加满未使用过的甲苯溶剂，以确保所有离心管中溶液的体积相同。 注：通常，离心管要加满溶液，以便尽量减小离心管顶部因离心过程的负压产生的静空。 扭紧离心管旋盖，将离心管放人离心机，以14000r/min转速离心2h。 如果离心机转速低于14000r/min，以8000r/min转速离心6h。 基于安全理由，离心机的使用说明书通常会规定离心温度。如果没有列出，可将离心温度设定在
0℃~25℃。 8.2.5从离心机中取出离心管，将离心管倾斜大约45°，吸取离心管中的液体。注意避免吸取沉淀物。 8.2.6向沉淀物中加人1mI.～3mI丙酮，以使沉淀物容易从离心管底部剥离。将离心管静置30s以上，然后吸取离心管中的液体。 8.2.7用刮刀或类似于刮刀的钩子从离心管底部剥离沉淀物，转人干净且已恒重的称量容器（m1，称量精确至0.1mg）(6.5）中。必要时，可用少量丙酮冲洗刮刀。
2 GB/T37498—2019
8.2.8将称量容器在通风橱中放置30min使溶剂挥发，以免加热时溶剂闪燃。随后，将含有沉淀物的称量瓶放人烘箱中，于110℃干燥1h。 8.2.9从烘箱中取出称量容器，于干燥器中冷却30min。
0对含有干沉淀物的称量容器进行称量（m2），精确至0.1mg。
8.2.10 8.2.111 重复8.2.8、8.2.9和8.2.10的操作，直至两次连续称重差值小于0.2mg。记录第一个试样所需的干燥时间，以便在系列试验中使用其作为下一试样的干燥时间。记录最终质量（m2）。
结果表示
9
按式（1)计算凝胶含量（G），以质量分数（%)表示，修约至小数点后1位。
(m -m) ×100
G =
..(1 )
...
mo
式中： mo 试样的质量（8.2.2），单位为克（g）； m:- 空称量容器的质量（8.2.7），单位为克（g）； m2— 干沉淀物和称量容器的质量（8.2.10），单位为克（g）。 试验结果以两个试样凝胶含量的平均值表示。
10 精密度
参见附录A。
11 试验报告
试验报告应包括如下内容： a) 本标准编号； b) 标识试样所需的全部细节； c) 试验方法； d) 实验室温度； e) 离心机直径、离心温度、转速和离心时间； f) 本标准未规定的任何操作之详情； g) 试验结果； h) 样品数； i) 每个试样的试验结果； j) 试验结果平均值； k) 试验过程任何异常现象； 1) 试验日期。
3 GB/T37498—2019
附 录A （资料性附录）精 密 度
A.1 总则
2011年1月至2月，开展了一项旨在评价技术分级橡胶（TSR)凝胶含量测定方法精密度的实验室间试验方案（ITP）。 按照ISO/TR9272的规定对试验结果进行处理。共有5个国家的10间实验室参与了本次ITP。
制备了具有不同凝胶含量的3个TSR样品用于本次ITP，参见表A.1。这些样品分别寄给各实验室，并要求其在收到试样后随即开展试验。所有试验安排在相隔一周的两天完成，每天进行两次试验 (n=2)。
本次ITP所确定的精密度结果不宜作为评判任何一类材料或产品的接受或拒收试验之依据，除非有证据证明这些精密度参数适用于特定的材料或产品以及包含本试验方法的特定试验方案。
表A.1 TSR样品
样品凝胶含量注：试验完成之前，所有样品宜于有空调处适当贮存。
样品C 高
样品Λ 低
样品B 中
表A.2为精密度结果。 这些结果是按照1SO/TR9272规定的离群值消除程序确定的。
表A.2 凝胶含量的精密度
实验室内
实验室间
平均值 % 0.80 5.20 8.20
材料
实验室数量
(r)
R
(R)
S, 0.14 0.39 18.8 0.15 1.27 158.8
S R
r
材料Λ 材料B 材料 C 重复次数 n=2
8 80 9
0.75 14.4 1.52 4.31 82.9
0.26 0.56 1.57 19.1 2.02 5.71 69.6
重复性标准差；再现性标准差；重复性（以测量单位表示）；
S, SR r (r) 重复性[以百分数表示（代表的是相对百分数，即百分数之百分数)]； R
再现性（以测量单位表示）；
(R) 再现性[以百分数表示（代表的是相对百分数，即百分数之百分数)]。
1
