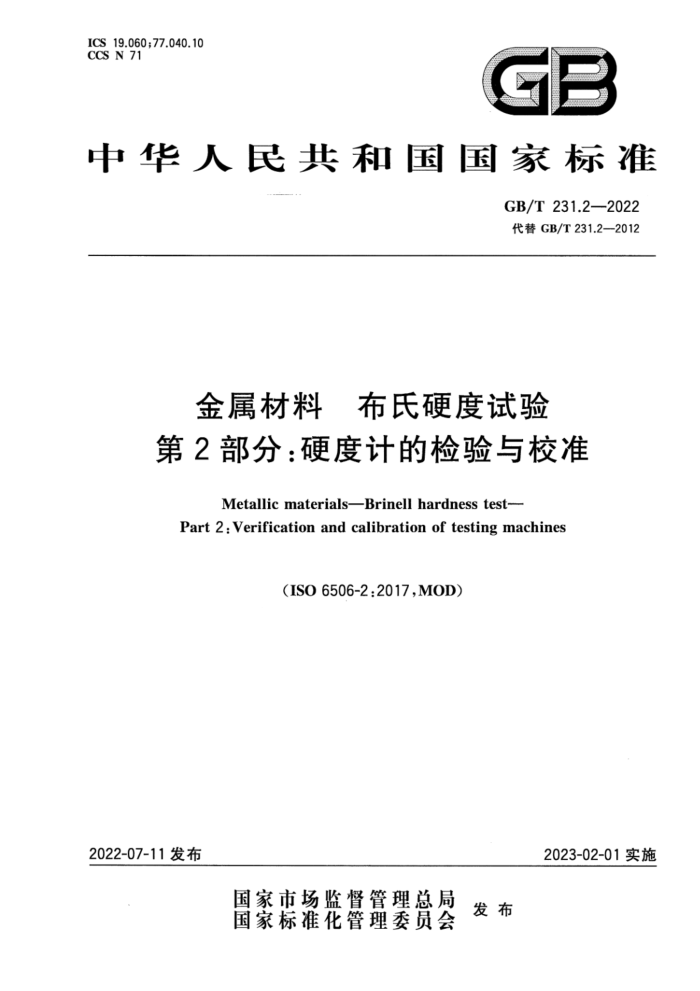

ICS19.060;77.040.10 CCS N 71
GB
中华人民共和国国家标准
GB/T231.2—2022 代替GB/T231.2—2012
金属材料 布氏硬度试验第2部分：硬度计的检验与校准
Metallic materials-Brinellhardness test-
Part 2:Verification and calibration of testing machines
(ISO6506-2:2017,MOD）
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T231.2—2022
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义
-
一般要求直接检验 5.1 通则 5.2 试验力的检测 5.3 压头用球性能的检测 5.4 压痕直径测量装置的校准 5.5 试验循环时间的检测间接检验
D
5
6 7
检验周期检验报告/校准证书
8
附录A（资料性） 硬度计检验结果的测量不确定度附录B（规范性） 不能满足按规定力/时间配置的硬度计的检验参考文献
13
14 GB/T231.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T231《金属材料布氏硬度试验》的第2部分。GB/T231已经发布了以下部分：一第1部分：试验方法；
第2部分：硬度计的检验与校准；一第3部分：标准硬度块的标定；第4部分：硬度值表。
-
本文件代替GB/T231.2一2012《金属材料布氏硬度试验第2部分：硬度计的检验与校准》，与 GB/T231.2-2012相比，主要技术变化如下：
按试验力/球直径二次方的比率，修改了间接检验硬度计用低、中、高标准硬度块的硬度范围，以及与被检硬度计不同硬度范围所对应的硬度计示值相对重复性和相对误差的最大允许值（见6.7和6.9，2012年版的5.7和5.8）；增加了附录B“不能满足按规定力/时间配置的硬度计的检验”（见附录B)。
本文件修改采用ISO6506-2：2017《金属材料布氏硬度试验第2部分：硬度计的检验与校准》。 本文件与ISO6506-2：2017相比，做了下述结构调整：
将ISO6506-2：2017中5.3.4.1和5.3.4.2改为5.3.5和5.3.6。
本文件与ISO6506-2：2017相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示。具体的技术性差异及其原因如下：
用修改采用国际标准的GB/T231.1代替了ISO6506-1（见第1章、5.2.4、5.5.2、6.4、A.1和附录B)，以适应我国技术条件；用修改采用国际标准的GB/T231.3代替了ISO6506-3（见第1章、5.4.3、6.1），以适应我国技术条件；增加引用了GB/T36416.1一2018（见第3章）：用修改采用国际标准的GB/T4340.1代替了ISO6507-1（见5.3.4.2），以适应我国技术条件。 本文件做了下列编辑性修改：
-
将表2和表3中第一列用于表示“被检硬度计不同硬度范围”的序号“1”“2"“3”（见6.7)分别更改为汉字“低”“中”“高”； -将表4中用于表示“必检项目”的符号“×”更改为符号“”，并增加符号“一”用于表示“不检项目”（见第7章）；将ISO6506-2：2017附录A中未编号的公式按顺序统一进行了编号（见附录A）；将ISO6506-2：2017附录A中的公式（A.6）、公式（A.8)和表A.9中的符号"6”更改为符号E" [见公式（A.10)、公式（A.13)和表A.9]。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国试验机标准化技术委员会（SAC/TC122)归口。 本文件起草单位：昆山市创新科技检测仪器有限公司、沈阳天星试验仪器股份有限公司、中机试验
装备股份有限公司、北京市计量检测科学研究院、中信戴卡股份有限公司、山东山材试验仪器有限公司、 莱州华银试验仪器有限公司、上海尚材试验机有限公司、上海奥龙星迪检测设备有限公司。
I GB/T 231.2—2022
本文件主要起草人：陶泽成、张路明、张金伟、骆昕、刘军、高曙光、王敬涛、卫志清、许占平。 本文件及其所代替文件的历次版本发布情况为：
1986年首次发布为GB6269—1986《布氏硬度计 技术条件》，1997年第一次修订为GB/T6269—1997； -2002年第二次修订为GB/T231.2一2002，2012年第三次修订；一本次为第四次修订。
IV GB/T231.2—2022
引 言
GB/T231《金属材料布氏硬度试验》旨在规范布氏硬度的试验方法、试验仪器的检验及布氏硬度值计算表，由四个部分构成。
一第1部分：试验方法。目的在于确立布氏硬度试验需遵循的程序和方法。
一
第2部分：硬度计的检验与校准。目的在于确定布氏硬度计需满足的技术要求和检验、校准方法。
一第3部分：标准硬度块的标定。目的在于确定布氏标准硬度块需满足的技术要求和标定方法。
第4部分：硬度值表。目的在于给出布氏硬度的计算值。 GB/T231.2—2022
金属材料布氏硬度试验第2部分：硬度计的检验与校准
1范围
本文件规定了按GB/T231.1测定布氏硬度用的布氏硬度计（以下简称硬度计）的直接检验和间接检验方法，并规定了对硬度计进行这两种方法检验的检验周期。
直接检验包括检查被检硬度计性能参数是否处于规定的限值以内，而间接检验则是使用按 GB/T231.3标定的标准硬度块进行硬度测量来检查硬度计的综合性能。
如果硬度计还用于其他方法的硬度试验，则需分别按每一种方法单独对硬度计进行检验。 本文件适用于固定安装的硬度计和便携式硬度计。对于不能符合按规定的力/时间配置的硬度计，
附录B给出了对硬度计的力和试验循环时间进行改进的直接检验程序。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T231.1金属材料布氏硬度试验 第1部分：试验方法（GB/T231.1--2018,ISO6506-1： 2014,MOD)
GB/T231.3 ：金属材料 布氏硬度试验 第3部分：标准硬度块的标定（GB/T231.3一2022， ISO6506-3:2014,MOD)
GB/T4340.1 金属材料 维氏硬度试验第1部分：试验方法（GB/T4340.1一2009，ISO6507-1： 2005,MOD)
GB/T13634 金属材料 单轴试验机检验用标准测力仪的校准（GB/T13634一2019，ISO376： 2011,IDT)
?
GB/T36416.1 试验机词汇第1部分：材料试验机
3术语和定义
GB/T36416.1界定的术语和定义适用于本文件。
4一般要求
在检验硬度计以前，应对其进行检查以确保硬度计按制造者的说明书正确地安装。 宜特别检查并确保： a) 安装球座的主轴在其导向装置中能正常滑动； b) 校准时使用的球及球座稳固地安装到主轴孔中； c) 施加和卸除试验力时，无影响读数的冲击、振动或过冲； d) 对于压痕直径测量装置与主机为一体的硬度计：
1） 从卸除试验力到测量压痕模式的转换过程不影响压痕直径测量；
1 GB/T 231.22022
2）！ 照明不影响直径测量； 3） 需要时，压痕中心要位于视场中心。
5直接检验 5.1通则 5.1.1直接检验应在(23士5)℃温度范围内进行。如果在此温度范围以外进行检验，则应在检验报告中注明。 5.1.2用于检验的器具应溯源到国家基准。 5.1.3 3直接检验包括：
a) 试验力的检测； b) 压头用球的直径、硬度和密度的检测； c) 压痕直径测量装置的校准； d）试验循环时间的检测。 对上述各项的直接检验还包括依据规定的允差对检验结果的评定。
5.2试验力的检测 5.2.1对硬度计工作范围内的每一个试验力均应进行检测。当通过杠杆或利用机械效益的其他装置以开环方式施加力时，应选择在试验过程中压头整个移动范围内至少3个间隔相等的位置对每个试验力进行检测。 5.2.2应在压头的每个位置上对每个试验力进行3次测量。在每次测量读数前，压头的移动方向应与试验时的移动方向一致。 5.2.3应采用下述两种方法之一测量试验力：
使用满足GB/T13634要求的1级或优于1级的标准测力仪；用校准过质量的础码或具有相同准确度的其他方法施加个示值误差在士0.2%以内的力，使该力与被测试验力相平衡。
5.2.4力的每一次测量的误差均应在GB/T231.1规定的试验力标称值[见附录A中公式（A.2)］的士1.0%以内。 5.3压头用球性能的检测 5.3.1压头由球和压头座组成。仅需对球进行检测。 5.3.2应从一批球中随机至少抽取2个球，检测每个抽样球的尺寸和硬度。做过硬度检测的球应予以剔除。 5.3.3所有的球均应抛光，且无表面缺陷。 5.3.4使用者应对球进行测量以保证其满足5.3.5和5.3.6的要求，或者从球的供方获得能证明满足 5.3.5和5.3.6要求的球。 5.3.5球的直径应为在球的不少于3个位置上测得的单个测量值的平均值。每个单个测量值与其标称直径之差均应在表1给出的允差之内。 5.3.6碳化钨合金球的特性应满足下列要求，
a)t 硬度：按GB/T4340.1的方法，测定的球的维氏硬度不应低于1500HV。碳化钨合金球可在
球面上直接测定硬度，或将球剖开在球的截面上测定硬度。 b）密度：p=（14.8±0.2)g/cm。 球的密度可用抽样的球在其做硬度试验以前测定密度，或测定整批球的密度。推荐球含有以下化
2
