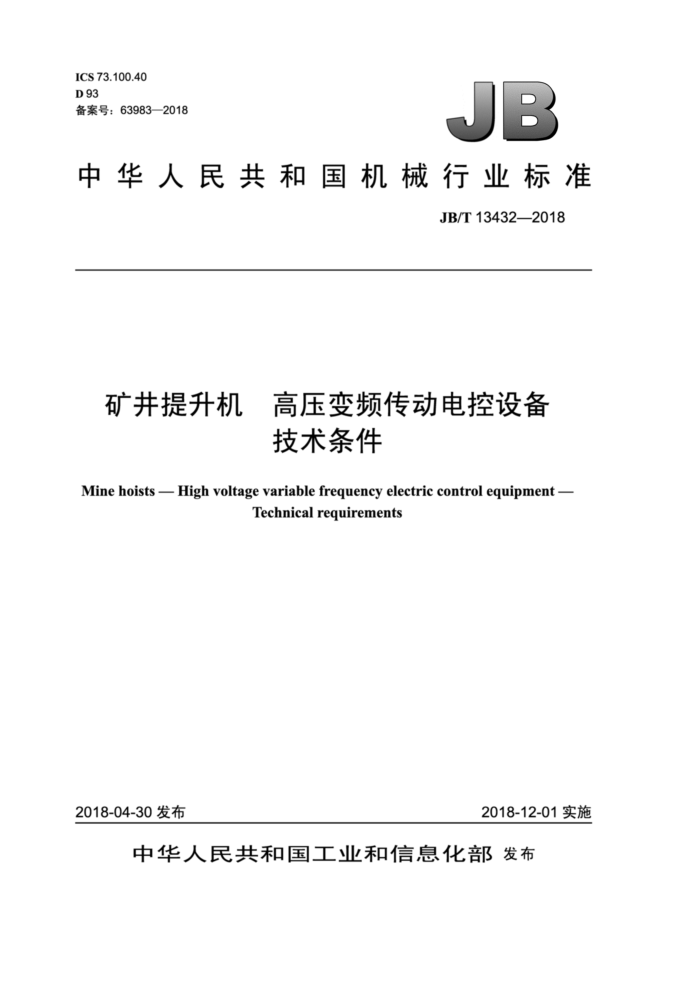

ICS 73.100.40 D 93 备案号：63983—2018
JB
中华人民共和国机械行业标准
JB/T 13432—2018
矿井提升机 高压变频传动电控设备
技术条件
Mine hoists - High voltage variable frequency electric control equipment -
Technical requirements
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部发布 JB/T13432—2018
目 次
前言.. 范围.. 2规范性引用文件 3术语和定义， 4组成、型号及基本参数 4.1组成.. 4.2型号... 4.3基本参数 5技术要求.. 5.1 环境适应性要求 5.2 一般要求. 5.3 高、 低压开关设备. 5.4 变压器. 5.5 高压变频传动设备 5.6 励磁调节设备. 5.7 控制设备 5.8 速度位置检测及其他传感器 5.9 上位监控设备. 5.10 噪声 5.11 冷却. 5.12 电气间隙与爬电距离， 5.13 绝缘电阻与介电性能. 5.14 温升. 5.15 电磁兼容性（EMC) 5.16 振动 5.17 电源波动 5.18 保护 5.19 电控设备的功能（性能）及安全 5.20 谐波 6试验方法
III
1
-
般检查
6.1 6.2 部件性能试验
6.3 电气间隙与爬电距离试验 6.4 电压波动试验 6.5 绝缘电阻试验 6.6 介电性能试验 6.7 电击防护和保护电路完整性试验 6.8 连续运行试验
9
1 JB/T13432—2018
6.9 电气性能试验 6.10 电气联锁和安全保护 6.11 温升试验 6.12 电磁兼容性（EMC）试验 6.13 振动试验 6.14 噪声试验 6.15 谐波检验规则， 7.1 检验分类， 7.2 出厂检验.. 7.3 型式检验.... 8标志、包装、运输和贮存 8.1 标志.. 8.2 包装... 8.3 运输.. 8.4 贮存.
9
9 10
.10 .10 ..10 ....10 ..10 ...0 .0 .... ...
7
10.00
188e688880888888888888
###保体体##
0000080
000000000000000000600000666000600000000000000001 +0.0.0.0.....0...0.000.0.0000.0.0
00000000
100000000001 1000000000
0000000
中中e中
100000000
0004
.1 ...11 ..11 ..12
II JB/T 13432—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：洛阳中重自动化工程有限责任公司、山西新富升机器制造有限公司、洛阳源创电
气有限公司。
本标准主要起草人：张立刚、走 赵瑞峰、郑孝平、胡喜磊、夏勇波、张清正、江贤仓、史光辉。 本标准为首次发布。
III JB/T 13432—2018
矿井提升机高压变频传动电控设备 技术条件
1范围
本标准规定了用于矿并提升机（以下简称提升机）的高压变频传动电控设备（以下简称电控设备）
的术语和定义、组成、型号及基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在无爆炸性气体、粉尘环境中使用的，驱动提升机主传动电动机额定电压为三
相AC6kV~10kV的提升机电控设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1094.1 电力变压器第1部分：总则 GB/T 1094.2 电力变压器 第2部分：液浸式变压器的温升 GB/T 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T 1094.4 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则 GB/T1094.5 电力变压器 第5部分：承受短路的能力 GB/T 1094.11 电力变压器 第11部分：干式变压器 GB/T 1094.12 电力变压器 第12部分：干式电力变压器负载导则 GB/T3797—2016E 电气控制设备 GB/T 3859.1 半导体变流器 通用要求和电网换相变流器 第1-1部分：基本要求规范 GB/T3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备 GB/T 7251.1 低压成套开关设备和控制设备第1部分：总则 GB/T10228 干式电力变压器技术参数和要求 GB/T12173 矿用一般型电气设备 GB/T12325 电能质量供电电压偏差 GB/T12326 电能质量电压波动和闪变 GB/T12668.3 调速电气传动系统第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.4一2006调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过
35kV的交流调速电气传动系统额定值的规定
GB/T12668.501—2013调速电气传动系统 第5-1部分：安全要求 电气、热和能量 GB/T13325 机器和设备辐射的噪声操作者位置噪声测量的基本准则（工程级） GB/T13384 机电产品包装通用技术条件 GB/T 14549 电能质量公用电网谐波 GB/T 15543 电能质量三相电压不平衡 GB/T 15945 电能质量电力系统频率偏差 GB 16423 金属非金属矿山安全规程 GB 20181 矿井提升机和矿用提升绞车安全要求
1 JB/T13432—2018
GB/T30843.1 1kV以上不超过35kV的通用变频调速设备第1部分：技术条件 JB/T100886kV~1000kV级电力变压器声级 JB/T13007矿井提升设备智能上位监控系统技术条件
3术语和定义
GB/T3797—2016、GB/T12668.4—2006及GB/T12668.501—2013界定的以及下列术语和定义适用于本文件。 3.1
高压变频传动highvoltagevariablefrequencydrive 额定电压在6kV～10kV，通过变频调速驱动交流电动机的电气传动方式。
3.2
回馈制动 hregenerative braking 变频器制动方式的一种，制动时产生的能量通过变频器回馈至电网。
3.3
恒减速制动constantdecelerationbrake 安全回路断开情况下，控制盘形制动器使提升机以恒定减速度减速至停止的一种安全制动方式。
3.4
安全回路safetycircuit 将各种保护接点汇总到一起的电气回路，该回路断开后，提升机应进行安全制动。
3.5
控制设备 fcontrol device 电控设备的逻辑控制核心，主要由控制器、继电器、主令电器等组成，可接收传感器信号，由人工
操作或自动控制其他设备的启停及运行。 3.6
调速范围 range of speed regulation D 在额定负载下，控制精度S不大于规定值时，提升机最高工作转速nmax与最低爬行转速nmin之
比，如公式（1）所示。
D=nm
(1)
nmin
式中： nmax 符合规定的控制精度时的最高工作转速，单位为米每秒（m/s)； nmin 符合规定的控制精度时的最低爬行转速，单位为米每秒（m/s）。
3.7
控制精度 control accuracy s 在规定的工作条件下，提升机实际速度n,与给定速度n,之差的绝对值，与额定转速no之比，如公
式（2）所示。
S= z -nl
×100%
(2)
no
式中： n2——实际速度的瞬时值，单位为米每秒（m/s);
2 JB/T 13432—2018
ni一由速度图确定的给定值，单位为米每秒（m/s); no—提升机额定转速，单位为米每秒（m/s)。
4组成、型号及基本参数
4.1组成
电控设备由高、低压开关设备，变压器，高压变频传动设备，励磁调节设备，控制设备，速度位置检测及其他传感器和上位监控设备等组成。
注：励磁调节设备仅在电控设备驱动电励磁交流同步电动机运行时使用。 4.2型号
电控设备的型号表示方法如下： JKD G BP - 口 L
设计序号：A～Z 变频器额定输出电压，单位为千伏（kV) 变频器额定输出功率，单位为千伏安（kVA）变频高压矿井提升机电控设备
4.3基本参数
电控设备的额定电压、额定电流应符合GB/T3797一2016中6.1.1的规定。其中高压变频传动设备应符合GB/T12668.4—2006的规定。
5 技术要求
5.1 环境适应性要求 5.1.1正常使用条件
电控设备在下列条件下应能正常工作： a）环境温度与相对湿度：电控设备的环境温度与相对湿度应符合GB/T3797一2016中5.1.1和
5.1.2的规定。 b）污染等级：空气中不应有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。如果没有其他规定，电
控设备一般在污染等级2的环境中使用（污染等级见GB/T7251.1的规定），若采用更高设计值，则应在资料中予以说明。
c）海拔：安装场地的海拔不应超过1000m。 注：对于在海拔高于1000m处使用的电控设备，有必要考虑介电强度的降低和空气冷却效果的减弱。在这些条件
下使用的电控设备，建议按照制造厂与用户之间的协议进行设计和使用。 d）安装条件：电控设备应按制造厂提供的产品使用说明书进行安装。对于垂直安装的电控设备，
电控设备的倾斜度不应超过5%。
3 JB/T13432—2018
e）供电电源质量：供电电源质量应符合GB/T12325、GB/T12326、GB/T14549、GB/T15543和
GB/T15945的规定。
5.1.2特殊使用条件
不符合5.1.1规定的条件都认为是特殊使用条件。如果存在特殊使用条件，用户应向制造厂提出，且应遵守适用的特殊要求或与制造厂达成的专门协议。 5.2一般要求 5.2.1变频器中所用的半导体器件宜经过老化、筛选处理，且应符合GB/T3859.1的规定 5.2.2 电控设备中元器件的选择和安装应符合GB/T3797一2016中6.6的规定。 5.2.3 电控设备的内部电路和连接应符合GB/T3797一2016中6.7的规定 5.2.4矿用一般型电控设备应符合GB/T12173的规定，并按经规定程序批准的图样和文件进行制造和检验。 5.3高、低压开关设备 5.3.1 电控设备的供电电源应采用双回路进线，高、低压开关设备应能可靠切换。 5.3.2 高压开关设备应符合GB/T3906的规定。 5.3.3 高压开关设备应具有过电压、欠电压、过电流、短路等保护功能，并应具备下列功能：
a）防止误分、合断路器； b）防止带负荷分、合隔离开关； c）防止带电挂（合）接地线（接地开关)； d）防止带地线送电，也就是防止带接地线（接地开关）合断路器（隔离开关）； e）防止误入带电间隔。
5.3.4低压开关设备应符合GB/T7251.1的规定。 5.4变压器 5.4.1变压器宜采用干式变压器，且应符合GB/T1094.1、GB/T1094.2、GB/T1094.3、GB/T1094.4、 GB/T1094.5、GB/T1094.11、GB/T1094.12的规定。 5.4.2变压器应具备三相绕组温度检测及显示功能，并具备高温报警信号远传功能。 5.4.3用于励磁调节设备进线的变压器应采用整流变压器。 5.5高压变频传动设备 5.5.1高压变频传动设备应使用回馈制动方式。 5.5.2高压变频传动设备运行时，网侧和输出到电动机的电压、电流谐波应满足GB/T14549的规定。 5.5.3高压变频传动设备应满足提升机重载启动要求，输出电流应满足提升机过载要求。 5.5.4高压变频传动设备在输出频率范围内，频率分辨率应不大于0.01Hz。 5.5.5高压变频传动设备出现故障或进行保护动作后，应能自动记录相关代码并在显示屏上显示。故障记录应具备掉电保持功能，故障记录保存时间应不少于90天。 5.5.6高压变频传动设备应具备与控制系统进行通讯的能力，至少应能向控制系统提供：传动状态字、 运行速度（或频率）、输出电流值、输出电压值、输出功率值、故障代码和报警代码等。 5.5.7高压变频传动设备在105%电动机额定功率下应能连续正常工作。 5.5.8高压变频传动设备应符合GB/T12668.3、GB/T12668.4—2006、GB/T12668.5012013、GB/T 30843.1的规定。
