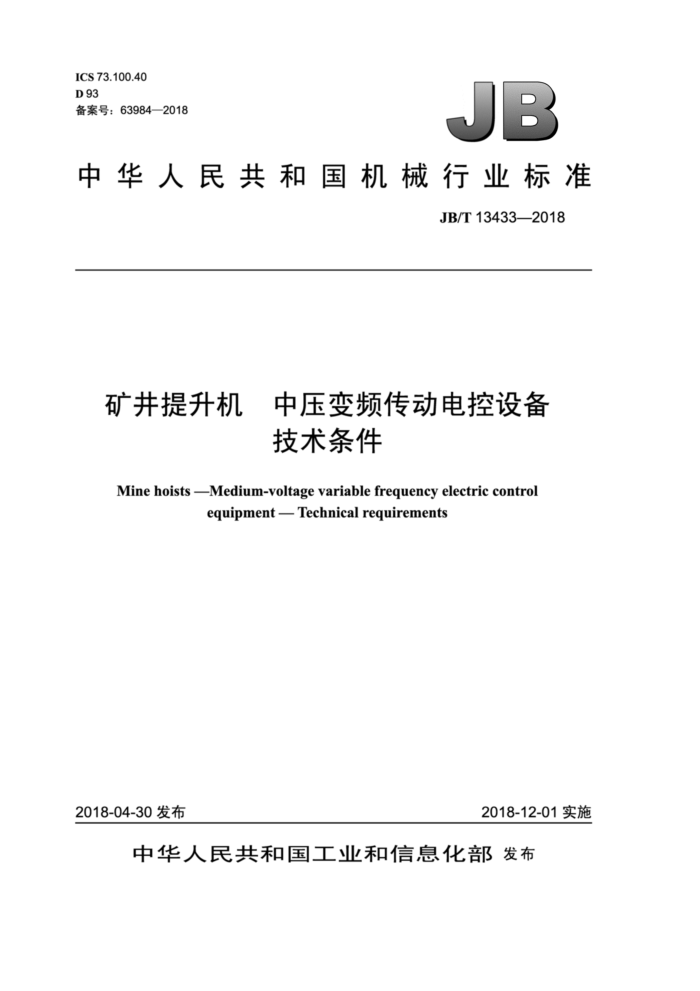

ICS 73.100.40 D 93 备案号：63984—2018
JB
中华人民共和国机械行业标准
JB/T 13433—2018
矿井提升机 中压变频传动电控设备
技术条件
Mine hoists -Medium-voltage variable frequency electric control
equipment - Technical requirements
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部发布 JB/T13433—2018
目 次
前言.. 范围.…. 2规范性引用文件 3术语和定义. 4产品组成与型号 4.1组成. 4.2型号. 5技术要求. 5.1 环境适应性要求， 5.2 一 般要求. 5.3 主要组成部件的技术要求 5.4 谐波限制. 5.5 冷却. 5.6 噪声. 5.7 电气间隙与爬电距离. 5.8 绝缘电阻和介电性能. 5.9 温升..... 5.10 电磁兼容性（EMC) 5.11 电源波动. 5.12 保护电路... 5.13 电控设备性能 5.14 电气联锁. 5.15 安全回路， 5.16 振动. 试验方法.
III
6
6.1 一般检查， 6.2 部件性能试验 6.3 谐波. 6.4 噪声测量， 6.5 电气间隙与爬电距离测量 6.6 绝缘电阻试验 6.7 介电性能试验 6.8 温升试验 6.9 电磁兼容性（EMC）试验 6.10 电源波动试验 6.11 保护电路完整性试验 6.12 连续运行试验 6.13 电气性能试验
10 10
I JB/T13433—2018
6.14 电气联锁与安全保护 6.15 振动. 7检验规则. 7.1 检验分类. 7.2 出厂检验
.10 10 10 .10 ...10 .... .... ... ..1.
7.3 型式检验. 标志、包装、运输和贮存 8.1 标志， 8.2 包装... 8.3 运输.. 8.4
8
80080000000080806888686888888888888888888888888888088000080000000800000886080086688
..............................................................................................................
8888o88844444o4+44
II JB/T 13433—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：洛阳中重自动化工程有限责任公司、洛阳源创电气有限公司、山西科达富升智能
控制技术有限公司。
本标准主要起草人：张磊、江贤仓、走 赵瑞峰、胡喜磊、赵亚斌、郑孝平、张清正、邱玉林。 本标准为首次发布。
III JB/T 13433—2018
矿井提升机中压变频传动电控设备 技术条件
1范围
本标准规定了矿并提升机（以下简称提升机）中压变频传动电控设备（以下简称电控设备）的术语和定义、产品组成与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在无爆炸性气体、粉尘环境中使用的，驱动提升机主传动电动机额定电压为三
相AC1450V~3150V的提升机电控设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1094.1 电力变压器第1部分：总则 GB/T 1094.2 电力变压器 第2部分：液浸式变压器的温升 GB/T 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T 1094.4 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则 GB/T 1094.5 电力变压器 第5部分：承受短路的能力 GB/T 1094.6 电力变压器 第6部分：电抗器 GB/T 1094.11 电力变压器 第11部分：干式变压器 GB/T1094.12 电力变压器 第12部分：干式电力变压器负载导则 GB/T3797—2016 电气控制设备 GB/T 3859.1 半导体变流器 通用要求和电网换相变流器 第1-1部分：基本要求规范 GB/T3906 3.6kV~40.5kV交流金属封闭开关设备和控制设备 GB/T 4025 人机界面标志标识的基本和安全规则指示器和操作器件的编码规则 GB/T 4588.1 无金属化孔单双面印制板分规范 GB/T 4588.2 有金属化孔单双面印制板分规范 GB/T 4588.3 印制板的设计和使用 GB/T 6995.2 电线电缆识别标志方法第2部分：标准颜色 GB/T 7251.1 低压成套开关设备和控制设备 第1部分：总则 GB/T10228 干式电力变压器技术参数和要求 GB/T 12173 矿用一般型电气设备 GB/T12325 电能质量供电电压偏差 GB/T12667 同步电动机半导体励磁装置总技术条件 GB/T 12668.3 调速电气传动系统第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.4一2006调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过
35kV的交流调速电气传动系统额定值的规定
GB/T12668.501一2013调速电气传动系统第5-1部分：安全要求电气、热和能量 GB/T13384机电产品包装通用技术条件
1 JB/T13433—2018
GB/T14549一1993电能质量公用电网谐波 GB/T15543 ，电能质量三相电压不平衡 GB/T15945 电能质量电力系统频率偏差 GB164233 金属非金属矿山安全规程 GB20181 矿井提升机和矿用提升绞车安全要求 GB/T30843.11kV以上不超过35kV的通用变频调速设备第1部分：技术条件 JB/T10088 6kV~1000kV级电力变压器声级 JB/T13007 矿井提升设备 智能上位监控系统 技术条件
3术语和定义
GB/T3797—2016、GB/T12668.4—2006及GB/T12668.501一2013界定的以及下列术语和定义适用
于本文件。 3.1
中压变频传动mediumvoltagevariablefrequencydrive 额定工作电压在1450V～3150V之间，通过调节输出频率来驱动电动机的电气调速方式。
3.2
安全回路safetycircuit 将各种保护接点汇总到一起的电气回路，该回路断开后，提升机应进行安全制动。
3.3
控制设备 controldevice 电控设备的逻辑控制核心，主要由控制器、继电器、主令电器等组成，可接收传感器信号，由人工
操作或自动控制其他设备的启停及运行。 3.4
调速范围 range of speed regulation D 在额定负载下，控制精度S不大于规定值时，提升机最高工作转速nmax与最低爬行转速nmin之
比，如公式（1）所示。
D= Nmax
(1)
nmin
式中： nmax 符合规定的控制精度时的最高工作转速，单位为米每秒（m/s)； nmin 符合规定的控制精度时的最低爬行转速，单位为米每秒（m/s）。
3.5
控制精度 control accuracy s 在规定的工作条件下，提升机实际速度nz与给定速度n,之差的绝对值，与额定转速n之比，如公
式（2）所示。
s= z-nlx100%
(2)
no
式中： n2— -实际速度的瞬时值，单位为米每秒（m/s)；
2 JB/T 13433—2018
ni—由速度图确定的给定值，单位为米每秒（m/s); no—提升机额定转速，单位为米每秒（m/s)。
4产品组成与型号
4.1组成
电控设备由高、低压开关设备，变压器，中压变频传动设备，电抗器，励磁调节设备，控制设备，速度位置检测及其他传感器和上位监控设备等组成，
注1：励磁调节设备仅在电控设备驱动电励磁交流同步电动机运行时使用。 注2：电抗器不是电控设备必须配备的，由用户和制造厂根据项目实际情况协商确定。
4.2型号
电控设备的型号表示方法如下： JKD M BP -000
设计序号：A～Z 变频器额定输出电压，单位为千伏（kV）变频器额定输出功率，单位为千伏安（kVA）变频中压矿井提升机电控设备
5技术要求
5.1 环境适应性要求 5.1.1正常使用条件
电控设备在下列条件下应正常工作： a)环境温度与相对湿度：最高环境温度不应超过40℃，而且在24h内其平均温度不应超过35℃。
最低环境温度不应低于0℃。相对湿度在最高温度为40℃时不应超过50%。在较低温度时，允许有较大的相对湿度。由于温度变化，有可能产生适度的凝露。
注1：当使用地区有凝露时，用户与制造厂应协商增加防凝露措施。 b）污染等级：电控设备一般在污染等级2的环境中使用（污染等级见GB/T7251.1的规定）。若采
用更高设计值，则应在资料中予以说明。 c）海拔：安装场地的海拔不应超过1000m。 注2：对于在海拔高于1000m处使用的电控设备，有必要考虑介电强度的降低和空气冷却效果的减弱。在这些条
件下使用的电控设备，建议按照制造厂与用户之间的协议进行设计和使用。
d）安装条件：电控设备应按制造厂提供的产品使用说明书进行安装。对于垂直安装的电控设备，
电控设备的倾斜度不应超过5°。 e）供电电源质量：供电电源质量应符合GB/T12325、GB/T14549一1993、GB/T15543和GB/T15945
的规定。
3 JB/T 13433—2018
5.1.2特殊使用条件
不符合5.1.1规定的条件都认为是特殊使用条件。如果存在特殊使用条件，用户应向制造厂提出，且应遵守适用的特殊要求或与制造厂达成的专门协议。 5.2一般要求 5.2.1 变频器中的半导体器件须经过老化、筛选处理，且应符合GB/T3859.1的规定。 5.2.2 印制板应符合GB/T4588.1、GB/T4588.2和GB/T4588.3的规定。 5.2.3 控制设备应符合GB/T3797一2016的规定， 5.2.4操作机构应设在操作者易于看见、便于操作的位置。 5.2.5 ，指示灯和按钮的颜色应符合GB/T4025的规定。 5.2.6 导线和母线的颜色应符合GB/T6995.2的规定。 5.2.7 矿用一般型电控设备应符合GB/T12173的规定，按经规定程序批准的图样及文件进行制造和产品检验。 5.3主要组成部件的技术要求 5.3.1高、低压开关设备 5.3.1.1 电控设备的供电电源应采用双回路进线。高、低压开关设备应能可靠地切换双回路电源。 5.3.1.2 高压开关设备应符合GB/T3906的规定。 5.3.1.3 3 高压开关设备应具有过电压、欠电压、过电流、短路等保护功能，并应具备以下功能：
a）防止误分、合断路器； b）防止带负荷分、合隔离开关； c）防止带电挂（合）接地线（接地开关)； d）防止带地线送电，也就是防止带接地线（接地开关）合断路器（隔离开关）； e）防止误入带电间隔。
5.3.1.4低压开关设备应符合GB/T7251.1的规定。 5.3.2变压器 5.3.2.1变压器宜采用干式变压器，且应符合GB/T1094.1、GB/T1094.2、GB/T1094.3、GB/T1094.4、 GB/T1094.5、GB/T1094.11、GB/T1094.12的规定。 5.3.2.2变压器应具备三相绕组温度检测及显示功能，并具备高温报警信号远传功能。 5.3.2.3用于中压变频传动设备、励磁调节设备进线的变压器宜采用整流变压器。 5.3.3中压变频传动设备 5.3.3.1中压变频传动设备应符合GB/T12668.4—2006、GB/T30843.1的规定。 5.3.3.2 中压变频传动设备应为回馈型的变频器，且网侧的电流应满足GB/T14549一1993中第5章的规定。 5.3.3.3 中压变频传动设备应满足提升机重载启动要求。输出电流应能够满足提升机的过载要求。 5.3.3.4在输出频率范围内，频率分辨率应不大于0.01Hz。 5.3.3.5中压变频传动设备出现故障或进行保护动作后，应能自动记录相关代码并在显示屏上显示。 故障记录应具备掉电保持功能，保存时间应不少于90天。 5.3.3.6 6中压变频传动设备应具备与控制系统进行通讯的能力。至少能向控制设备提供：传动状态字、 运行速度（或频率）、输出电流值、输出电压值、输出转矩值、故障代码和报警代码等。
