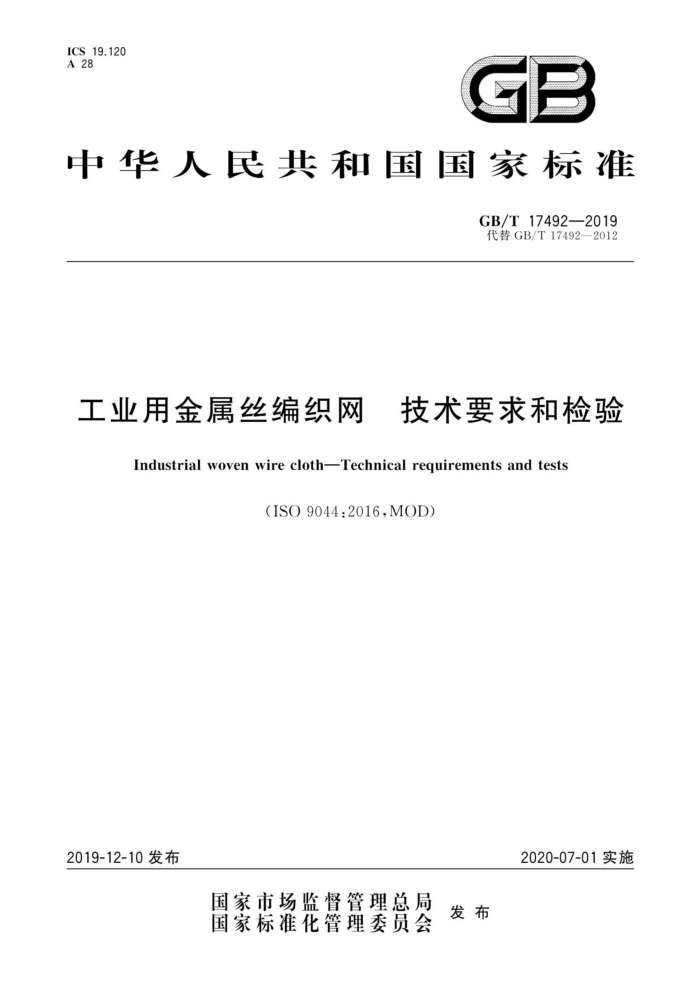

ICS19.120 A 28
GB
中华人民共和国国家标准
GB/T174922019 代替GB/T17492—2012
工业用金属丝编织网 技术要求和检验
Industrial woven wire clothTechnical requirements and tests
(ISO9044:2016.MOD)
2020-07-01实施
2019-12-10发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T17492—2019
目 次
前言范围 2 规范性引用文件 3术语和定义 4技术要求
4.1 网孔尺寸和丝径的组合 4.2 网孔尺寸公差 ++..++++. 4.3 主要缺陷的允许数目 4.4 整体尺寸最大允许偏差 4.5 平整度 4.6 外观 4.7 金属丝
中中--中电电中中电- 量丰丰丰丰車車
...
........ -
5检验方法
5.1 金属丝直径 5.2 网孔尺寸 5.3材料成分 5.4 整体尺寸 5.5 编织缺陷 6质量文件 6.1 合格证 6.2检测报告 6.3 第三方检验报告 6.4 化学分析 6.5 其他检测订货信息
0
7
7.1基本信息 7.2 附加信息 8发货·
10
8.1 网卷 8.2 包装 8.3标记附录A（资料性附录） 主要缺陷附录B（资料性附录）网孔平均尺寸和标准差的计算附录C（资料性附录） 网孔尺寸极限标准差5的插值计算
10 10 10
11
12
..
13
1 GB/T17492—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T17492一2012《工业用金属丝编织网技术要求和检验》。与GB/T17492-
2012相比，主要技术内容变化如下：
修改了术语和定义，删除原3.6单位长度上网孔的数目”3.11网块”和“3.12网条”定义；一修改了4.2中网孔尺寸公差技术要求，提高奥氏体不锈钢金属丝编织网网孔平均尺寸极限偏差和网孔尺寸极限偏差技术要求，见式（1）和式（5）；降低其他金属丝编织网网孔平均尺寸极限
偏差和网孔尺寸极限偏差技术要求，见式（2）和式（6）；改检查网孔大孔数为检查网孔尺寸标准差；修改了“4.3主要缺陷的允许数目”，提高对主要缺陷的技术要求，见表2； -修改了4.5标题，改“金属丝编织网的平整度”为“平整度”；修改了4.6标题。改“表面状态”为“外观”；一4.6中增加了“金属丝编织网表面可能出现加工痕迹”
一
一
删除了第5章中原“一般要求”和“试验装置”部分；修改了5.1d)列项内容，改*用光学投影法*为“用光学投影法或扫描法测量”；
一
修改了5.2.1.3，增加e)列项“经丝和纬丝方向分别随机测不少于20个网孔尺寸”；一增加“6.1合格证”；修改了“7订货信息”的规定，改“a）质量要求”为“a）需求数量”；修改了“8发货”的规定，改8.1.1中“卷的长度可以有十10%的公差”为“网卷长度可以有不超
过士10%的偏差”，改8.1.2“一卷金属丝编织网最多可由三卷零散的网组成”为“一卷金属丝编织网最多可由两段网组成”，改8.1.3中“但可以超出2%。应对总宽度进行测量”为“但也不能超出2%。整卷宽度都应进行测量”，改8.1.4中网卷总长度或网块尺寸和质量”为“整体尺寸和网块数量”；修改了资料性附录A，删除了A.9纬线稀道”和"A.10路”；
一增加了资料性附录B；
-增加了资料性附录C。 本标准使用重新起草法修改采用ISO9044：2016《工业用金属丝编织网技术要求和检验》。 本标准与ISO9044：2016存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的
垂直单线（1）进行了标示。技术性差异及其原因如下：
第1章范围中增加了“过滤”（见第1章）；一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情
况集中反映在第2章“规范性弓用文件”中，具体调整如下： ·用修改采用国际标准的GB/T5330.1—2012代替ISO4783-1：1989； ·用修改采用国际标准的GB/T10611—2003代替ISO2194：1991 ·用修改采用国际标准的GB/T19628.2代替ISO4783-2：1989； ·用非等效采用国际标准的JB/T7860—2000代替ISO4782；
一修改表1中数据，改40um行第（7）列"43”为40”，改32um行第（4）列*35”为"32”、第（7）列
“39”为32”（见4.2.1）；一修改了对网段数量的要求（见8.1.2）。
II GB/T17492—2019
本标准还做了如下编辑性修改：
删除参考文献。 本标准由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168）提出并归口。 本标准起草单位：河北英凯模金属网有限公司、福建强纶新材料股份有限公司、新乡巴山航空材料
有限公司、湖北汉丹机电有限公司、中机生产力促进中心、新乡新航丝网滤器有限公司、安平盛发金属制品有限公司、河北省丝网产品质量监督检验中心、芜湖鼎恒材料技术有限公司、英凯模金属网有限公司、 德州富蓝德过滤器有限公司。
本标准主要起草人：闫向阳、黄朝强、白潜洋、葛懿、王龚雪、侯长革、宋国健、王亚开、刘旭峰、 程敬卿、王蓉蓉、王檀、陈立新。
本标准所代替标准的历次版本发布情况为：
GB/T17492—1998,GB/T17492—2012。
IV GB/T17492—2019
工业用金属丝编织网 技术要求和检验
1范围
本标准规定了用于筛分和过滤的工业用金属丝编织网的术语和定义、技术要求、检验方法、质量文件、订货信息和发货等内容。
本标准适用于材料为钢、不锈钢或有色金属的工业金属丝编织方孔网。 本标准不适用于编织后镀覆的金属丝编织网、预弯成型金属丝编织网和金属丝焊接网。 筛分和过滤以外用途的金属丝编织网可参照使用本标准，订货时供需双方协商确定具体技术要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5330.1工业用金属丝筛网和金属丝编织网 网网孔尺寸与金属丝直径组合选择指南 第1 部分：通则（GB/T5330.12012，ISO4783-1：1989，MOD)
GB/T10611工业用网标记方法与网孔尺寸系列（GB/T10611一2003，ISO2194：1991，MOD） GB/T19628.2一2005工业用金属丝网和金属丝编织网网孔尺寸和金属丝直径组合选择指南金属丝编织网的优先组合选择（ISO4783-2：1989MOD) JB/T7860—2000工业网用金属丝
3术语和定义
下列术语和定义适用于本文件。
3.1
网孔尺寸aperture width
相邻经丝或纬丝之间的距离。 注：在投影平面网孔中间位置测量，见图1。
1 GB/T17492—2019
图1网孔尺寸、丝径和孔距示意图
3.2
丝径 wire diameter d. 金属丝编织网上金属丝的直径，见图1。 注：在编织过程中丝径可能稍有变化。
3.3
孔距 pitch p 相邻丝中心线之间的距离。 注：孔距是网孔尺寸和丝径d之和，参见图1。
3.4
经丝 warp 编织网上所有的纵向金属丝。
3.5
纬丝 weft 编织网上所有的横向金属丝。
3.6
开孔率 open screening area A. 网孔总面积占编织网总面积的百分比。 注：网孔基本尺寸u的平方与基本孔距p=（i+d)的平方之比.计算结果圆整到整数百分比。
w2 (w+d)*×100%
Ao
3.7
编织型式 type of weave 经丝和纬丝彼此交织的方式。 注：工业用金属丝编织方孔网包括平纹和斜纹两种编织型式，参见图2
2 GB/T17492—2019
表1网孔尺寸公差
金属丝编织网网孔尺寸w的公差
网孔基本尺寸 (1) z0 16 12.5 10 8 6.3 5
钢、铜、黄铜、青铜、铝、 其他有色金属和不锈钢
奥氏体不锈钢
(2) ±Y, 0.69 0.54 0.43 0.35 0.28 0.22 0.18 0.14 0.11 0.09 0.07 0.06 0.05 ±Y 39 31 25 21 17 13.8 11.6 9.7 8.1 7.0 6.0 5.2 4.6 4.2 3.8 3.5 3.2
(3) 50 0.913 0.741 0.616 0.513 0.423 0.352 0.295 0.245 0.205 0.174 0.147 0.122 0.104 S0 88.8 75.1 64.1 55.1 47.0 40.5 35.2 30.6 26.4 23.2 20.5 17.9 15.9 14.2 12.7 9.3 7.6
(4) +x, 1.89 1.58 1.34 1.14 0.96 0.82 0.70 0.59 0.50 0.43 0.37 0.31 0.27 +x, 231 197 170 147 127 110 96 84 73 64 57 50 44 39 32 25 20
(5) ±Y. 0.78 0.62 0.50 0.40 0.32 0.25 0.20 0.16 0.13 0.10 0.08 0.07 0.05 ±Y 44 35 29 24 19 15.8 13.2 11,1 9.3 8.0 6.9 6.0 5.3 4.8 4.3 3.9 3.7
(6) 80 1.026 0.831 0.690 0.574 0.473 0.393 0.330 0.274 0.229 0.193 0.164 0.136 0.116 S0 98.8 83.5 71.2 61.2 52.2 45.0 39.0 34.0 29.3 25.7 22.7 19.9 17.6 15.7 14.1 9.5 7.8
(7) +x, 2.09 1.74 1.48 1.26 1.06 0.90 0.77 0.65 0.55 0.47 0.41 0.34 0.30 +x, 255 218 188 163 140 121 106 93 80 71 63 55 49 40 32 25 20
mm
4 3.15 2.5 2 1.6 1.25 1 2e 800 630 500 400 315 250 200 160 125 100 80 63 50 40 32 25 20
