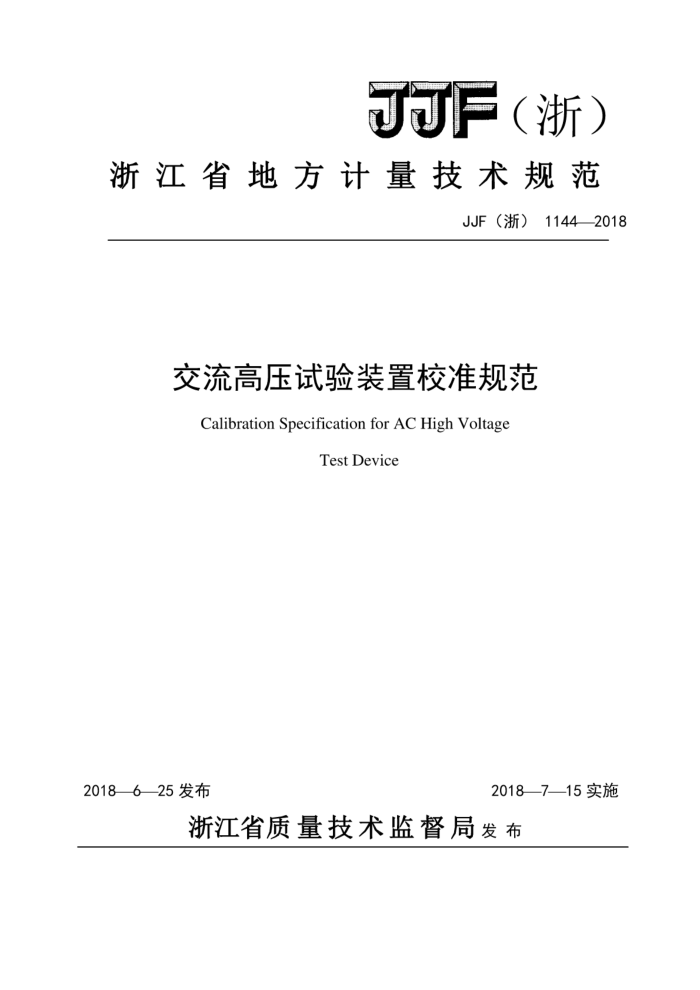

JJF(浙)
浙江省地方计量技术规范
JJF（浙）11442018
交流高压试验装置校准规范 Calibration Specification for AC High Voltage
Test Device
20187—15实施
20186—25发布
浙江省质量技术监督局发布 JJF（浙）1144—2018
交流高压试验装置
校准规范
JJF (浙) 1144—2018
Calibration Specification for AC High Voltage
Test Device
归口单位：浙江省质量技术监督局
主要起草单位：国网浙江省电力有限公司电力科学研究院参加起草单位：杭州意能电力技术有限公司
国网浙江省电力有限公司金华供电公司国网浙江省电力有限公司舟山供电公司国网浙江省电力有限公司衢州供电公司
国网浙江省电力有限公司丽水供电公司
本规范委托国网浙江省电力有限公司电力科学研究院负责解释。 JJF（浙）1144—2018
本规范主要起草人：
王一帆（国网浙江省电力有限公司电力科学研究院）
龚金龙（国网浙江省电力有限公司电力科学研究院）
童跃升（杭州意能电力技术有限公司）
参加起草人：
吴尊东（国网浙江省电力有限公司金华供电公司）李懂懂（国网浙江省电力有限公司舟山供电公司）汪桢毅（国网浙江省电力有限公司衢州供电公司）饶海伟（国网浙江省电力有限公司丽水供电公司） JJF（浙） 1144—2018
目录
引言. 1范围 2引用文件 3术语和计量单位 4概述 5计量特性 6校准条件 7校准项目和校准方法， 8校准结果表达 9复校时间间隔. 附录A电压示值误差测量不确定度评定示例. 附录B校准原始记录格式，附录C校准证书内页格式. 附录D校准证书校准结果页格式，附录E有限电压测量范围内的校准
II
1
3
3
4
1
.8
9
.12 .14 15 16 JJF（浙） 1144—2018
引言
本规范依据国家计量技术规范 JJF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》、JJF1059-2012《测量不确定度评定与表示》编制而成。
+
本规范是首次制定的浙江省地方计量技术规范。
II JJF（浙）1144—2018
交流高压试验装置校准规范
1范围
本规范适用于10kV及以上电压等级的交流高压试验装置（包括：工频高压试验装置和谐振高压试验装置）的校准。 2引用文件
本规范引用了下列文件： GB/T16927.22013《高电压试验技术第2部分：测量系统》 DL/T848.2一2004《高压试验装置通用技术条件第2部分：工频高压试验装置》 DL/T849.6一2016《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
下列术语适用于本规范。 3.1工频高压试验装置powerfrequencyhighvoltagetestdevice
由调压器、试验变压器、测量、控制和保护等基本组件组成的试验装置。 [DL/T848.2—2004，定义3.1]
3.2谐振高压试验装置resonanthighvoltagetestdevice
通过调整电感（电容）或电源频率，使电感与电容达到谐振状态来获得高电压的试验装置。 3.3总谐波失真totalharmonicdistortion
试验装置中全部谐波能量与基波能量之比的平方根值。
3.4谐振频率resonantfrequency
试验装置发生谐振时的频率。 3.5分压器voltagedivider
由高压臂和低压臂组成的高低压转换装置。两个臂通常由电阻、电容等元件组成。 3.6交流标准分压器测量系统measuringsystemwithACvoltagedivider
由交流标准分压器、交流标准电压表组成的电压测量系统，测量结果由电压表示值乘
1 JJF（浙） 1144—2018
以分压器分压比得到。 4概述 4.1工频高压试验装置
工频高压试验装置通过一个或多个升压变压器，将工频低电压转变为工频高电压，从而满足相应电力试验电压等级的要求。工频高压试验装置的工作原理见图1。
显示单元
升压变压器
高压输出
升压控制箱
电源输入
测量单元
图1工频高压试验装置工作原理图
4.2谐振高压试验装置
谐振高压试验装置一般由升压控制箱、励磁变压器、测量单元、电抗器、补偿电容组成。它能通过调整电源的频率或回路的电感，使得整套装置达到谐振状态产生高电压，从而满足相应电力试验电压等级的要求。其谐振频率范围一般为30Hz~300Hz。工作原理见图2。
谐振电路（电抗器、补偿电容）
高压输出
电源输入
升压控制箱
励磁变压器
电压、频率显示单元
测量单元
图2谐振高压试验装置工作原理图
2 JJF（浙）1144—2018
5计量特性 5.1工频高压试验装置 5.1.1电压示值误差
a）数显式工频高压试验装置电压测量最大允许误差一般不超过±3% b）指针式工频高压试验装置电压测量最大允许误差一般不超过±5%。
5.1.2总谐波失真
电压输出的总谐波失真一般不超过5%。 5.1.3短期稳定性
电压输出稳定性一般优于其最大允许误差的1/5。
5.2谐振高压试验装置 5.2.1电压示值误差
电压测量最大允许误差一般不超过±3%。 5.2.2总谐波失真
电压输出的总谐波失真一般不超过1%。 5.2.3频率示值误差
频率示值误差一般不超过±1.0Hz。 5.2.4短期稳定性
电压输出稳定性一般优于其最大允许误差的1/5。 注：以上条款不作为合格性判断依据，仅供参考。 6校准条件 6.1环境条件 6.1.1环境温度：（20土15）℃； 6.1.2环境湿度：（30%~80%）RH。 6.2供电电源条件 6.2.1电源电压：（220±22）V或（380±38）V； 6.2.2电源频率：（50±0.5）Hz； 6.2.3总谐波畸变率：≤5%。
3
