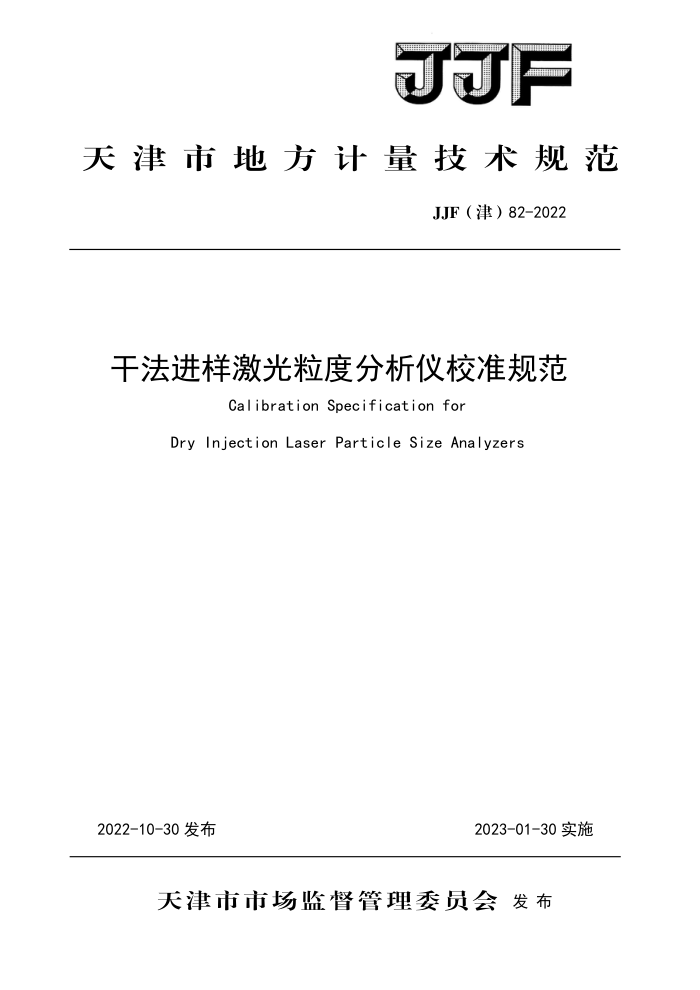

JF
天津市地方计量技术规范
JJF（津）82-2022
干法进样激光粒度分析仪校准规范
Calibration Specification for
Dry Injection Laser Particle Size Analyzers
2022-10-30发布
2023-01-30实施
天津市市场监督管理委员会发布 JJF(津)82-2022
干法进样激光粒度分析仪
校准规范
JJF（津）82-2022
Calibration Specification for Dry
InjectionLaserParticle SizeAnalyzers
归口单位：天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 天津市计量监督检测科学研究院电子仪表实验所
天津市水文水资源管理中心
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)82-2022
本规程主要起草人：
李红亮 （天津市计量监督检测科学研究院）李君 （天津市计量监督检测科学研究院电子仪表实验所）白玉洁 （天津市计量监督检测科学研究院）
参加起草人：
常子栋 （天津市计量监督检测科学研究院）刘广荔 （天津市计量监督检测科学研究院电子仪表实验所）王旭丹 （天津市水文水资源管理中心）沈强 （天津市水文水资源管理中心）肖磊 （天津市水文水资源管理中心） JJF(津)82-2022
目
录
引言
范围· 2 引用文件
(1) .(1)
(1)
术语
3
概述· 5 计量特性 6 校准条件 6. 1 环境条件…· 6.2 校准用标准器及配套设备 7 校准项目和校准方法 7. 1 示值误差 7. 2 重复性 8 校准结果表达· 9 复校时间间隔附录A校准记录推荐格式· 附录B校准结果内页推荐格式· 附录C仪器示值误差测量不确定度的评定.·
A
(1) :(2) (2) (2) : (2) (3) .(3) ·(3) .(3) . (4) ·(5) ·(6) ..(7) JJF(津)82-2022
引言
本规范依据JF1001-2011《通用计量术语及定义》、JF1071-2010《国家计量校准规范编写规则》和JF1059.1-2012《测量不确定度评定与表示》编写。
在本规范制定过程参考了JF1211-2008《激光粒度分析仪校准规范》、 GB/T19077-2016/IS013320:2009《粒度分布激光衍射法》部分内容。
本规范为首次制定。
1 JJF(津）82-2022
干法进样激光粒度分析仪校准规范
1范围
本规范适用于测量分散于气体介质中固体颗粒粒径大小及分布的基于光散射原理的激光粒度分析仪（以下简称仪器）的校准。
2引用文件
本规范引用了下列文件： JF1211-2008《激光粒度分析仪校准规范》 GB/T19077-2016/ISO13320:2009《粒度分布激光衍射法》 凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
质量（体积）分布中位直径D50，又称"中值径"或者“累积中间值”，是指在颗粒质量（体积）累积分布曲线中累积值正好为50%所对应的粒子直径，通常用D50表示。
4概述
仪器工作原理是颗粒样品以一定浓度分散在适当的气体介质（空气/氮气、氩气等隋性气体）中，当光束（通常是激光）通过该介质时遇到颗粒后以各种角度散射，由检测器测量散射光强度，使用相应的光学模型和数据模型转化为散射光数据从而得到颗粒样品的粒径大小和分布。
仪器主要由激光器、样品池、光电探测器、信号放大及A/D转换装置、显示单元组成，其结构示意图见图1。
1 JJF(津)82-2022
信号放大及A/D转换装置
显示单元
激光器
样品池
光电检测器
图1仪器结构示意图
5计量特性
仪器计量特性见表1。
表1仪器计量特性
计量性能示值误差重复性
技术要求 ±15% ≤3%
注：以上指标不是用于合格性判别，仅供参考。
校准条件
6
6.1环境条件 6.1.1 环境温度：（10～35）℃。 6.1.2 相对湿度：不大于85%。 6.1.3 供电电源：（220土11）V，（50土1）Hz。 6.1.4 仪器应平稳地放在工作台上，附近无振动和电磁于扰。 6.2 校准用标准器及配套设备
粒度标准物质：国家有证标准物质。具体指标见表2。
表2校准用标准物质技术要求
编号 1* 2*
D.范围
相对扩展不确定度
≤40 μm >40 μm
≤6.0%（k=2)
2 JJF(津)82-2022
7 校准项目和校准方法
7.1示值误差
按照仪器说明书要求开机预热，调整仪器为样品测试模式，分别对1#、2粒度标准物质的D50测量三次求平均值，按公式（1）计算仪器测量平均值与粒度标准物质标准值
Dsos之间的示值误差△Dso。
D
T1
100%
AD
X
D
(1)
式中：
△Dso 仪器示值误差，%；
仪器测量平均值，μm； -粒度标准物质标准值，μm。
Dso
7.2重复性
按照仪器说明书要求开机预热，讠 调整仪器为样品测试模式，对1粒度标准物质的D50 连续测量6次， 按公式（2） 计算， 重复性以相对标准偏差表示。
D
1
TO Dso)2 Dso
(2)
× 100%
S, =
式中：
Sr一一重复性, Dsoi一一仪器测量值，μm; Dso一一仪器测量值的平均值，um。
校准结果的表达
8
校准结果应在校准证书上反映。校准证书应至少包括以下信息：
3
