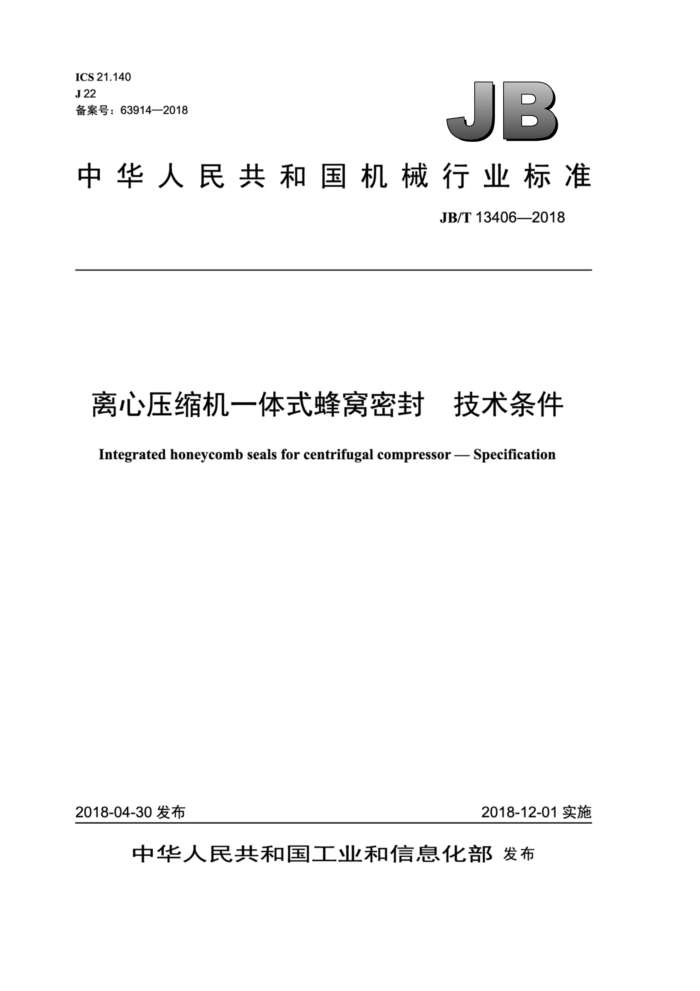

ICS 21.140 J22 备案号：63914—2018
JB
中华人民共和国机械行业标准
JB/T13406—2018
离心压缩机一体式蜂窝密封 技术条件 Integratedhoneycombsealsforcentrifugalcompressor-Specification
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
离心压缩机一体式蜂窝密封 技术条件
JB/T134062018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字 2018年12月第1版第1次印刷
定价：15.00元
*
书号：15111·15006 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13406—2018
目 次
前言.. 范围 2规范性引用文件 3术语和定义 4结构型式、规格和工作参数 4.1结构型式 4.2规格... 4.3工作参数. 5要求... 5.1主要零部件要求 5.2材料要求 5.3 性能要求. 6试验方法和检验规则 6.1 试验条件 6.2 试验内容.. 6.3 静态试验.. 6.4 动态试验.. 6.5 检验规则.
仪器仪表. 8 安装与使用要求 9 标志、 包装和贮存
7
图1 蜂窝孔图2 对边距.. 图3 蜂窝深度图4 壁厚图5 相邻蜂窝孔图6 蜂窝孔夹角图7 直孔直通型蜂窝密封图8 斜孔直通型蜂窝密封，图9 带可磨涂层直通型蜂窝密封图10 复合直通型蜂窝密封图 11 梳齿嵌入型蜂窝密封表 1 钢及钛合金蜂窝孔规格表2 铝合金、铜合金及非金属蜂窝孔规格表 3 蜂窝密封的工作参数表4 试验用仪器仪表 JB/T13406—2018
前 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：沈阳北碳密封有限公司、合肥通用机械研究院、四川大学、北京化工大学。 本标准主要起草人：崔正军、李香、霍素梅、陈志、李双喜、于新鸣、丁思云、沈宗沼、李鲲。 本标准为首次发布。
I JB/T13406—2018
离心压缩机一体式蜂窝密封 技术条件
1范围
本标准规定了离心压缩机一体式蜂窝密封的术语和定义、结构型式、规格、工作参数、要求、试验
方法、检验规则、仪器仪表、安装与使用要求、标志、包装和贮存。
本标准适用于离心压缩机、鼓风机及类似旋转机械用一体式蜂窝密封（以下简称蜂窝密封）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T1184—1996形状和位置公差 未注公差值 GB/T 1220 不锈钢棒 GB/T3880（所有部分） 一般工业用铝及铝合金板、带材 GB/T 13384 机电产品包装通用技术条件 GB/T 14995 高温合金热轧板 GB/T 14996 高温合金冷轧板 GB/T 20878 不锈钢和耐热钢 牌号及化学成分
3术语和定义
下列术语和定义适用于本文件。
3.1
体式蜂窝密封 integratedhoneycombsealsforcentrifugalcompressor
-
蜂窝孔直接加工在密封基体上的蜂窝密封。
3.2
蜂窝孔 Lhoneycombhole 单个封闭的正六边形内孔，如图1所示。
图1 蜂窝孔
3.3
对边距 distance across flats 蜂窝孔内侧平行的两侧面间的距离，如图2所示。
1 JB/T13406—2018
图2 2对边距
3.4
蜂窝深度depthofhoneycombhole 蜂窝孔的垂直高度，如图3所示。
图3 蜂窝深度
3.5
壁厚 wall thickness of honeycombhole 相邻两个蜂窝孔共用边的厚度，如图4所示。
图4 壁厚
3.6
相邻蜂窝孔adjacenthoneycombs 具有共用边的蜂窝孔，如图5所示的1、2、3。
图5 相邻蜂窝孔
2 JB/T13406—2018
3.7
蜂窝孔夹角 spacial angleof honeycombholes 蜂窝孔沿进气方向，其中心线与主轴线之间的夹角，如图6所示，通常45°≤必90°。
进气
图6蜂窝孔夹角
3.8
上游压力 upstreampressure 被密封气体进入蜂窝密封前的压力。
3.9
下游压力 downstreampressure 被密封气体通过蜂窝密封后的压力。
3.10
上游温度 upstreamtemperature 被密封气体进入蜂窝密封前的温度。
3.11
下游温度 downstream temperature 被密封气体通过蜂窝密封后的温度。
结构型式、规格和工作参数
4
4.1 结构型式
蜂窝密封的蜂窝孔孔形有直孔（蜂窝孔夹角-90°）和斜孔（45°≤蜂窝孔夹角90°）两种形式。 蜂窝密封分为如下三种结构型式：
直通型蜂窝密封：定子为蜂窝、转子为光滑圆柱面的蜂窝密封，如图7～图9所示。 复合直通型蜂窝密封： ·定子为带梳齿的蜂窝、转子为台阶圆柱面的蜂窝密封，如图10a）所示； ·定子为蜂窝、转子带梳齿、蜂窝与梳齿有径向间隙的蜂窝密封，如图10b）所示。 梳齿嵌入型蜂窝密封：定子为蜂窝、转子带梳齿、梳齿切入蜂窝中的蜂窝密封，如图11所示。
3 JB/T13406—2018
图7直孔直通型蜂窝密封
图8斜孔直通型蜂窝密封
说明：
可磨涂层：蜂窝密封本体。
2
图9带可磨涂层直通型蜂窝密封
