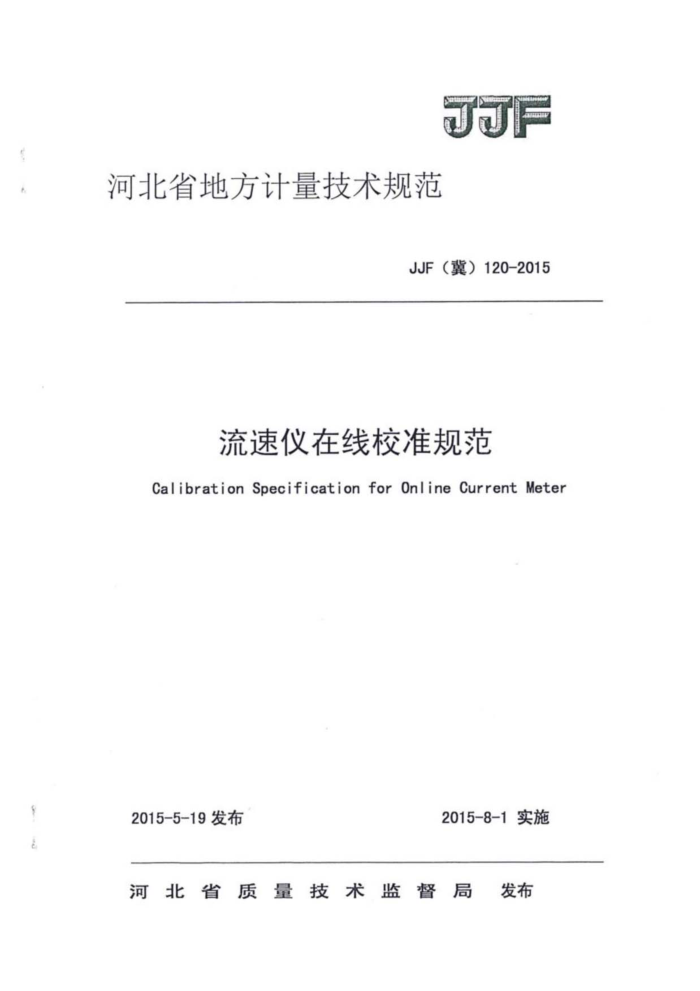

JJF
河北省地方计量技术规范
JJF（冀）120-2015
流速仪在线校准规范
Calibration Specification for Online Current Meter
2015-8-1实施
2015-5-19发布
2
河北省质量技术监督局 发布 流速仪在线校准规范
Calibration specificationforOnline current meter
JJF（冀）120-2015
本规范经河北省质量技术监督局于2015年5月19日批准，并自 2015年8月1日起施行。
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
本规范由河北省质量技术监督局负责解释 JJF（冀）120-2015
本规范主要起草人： 张虎（河北省计量监督检测院）
卜占成（河北省计量监督检测院）孙树亭（河北省计量监督检测院）
参加起草人：李少领（河北省计量监督检测院）
高明（河北省计量科学研究所）武磊（河北省计量科学研究所）宋荣荣（河北省计量监督检测院）时慧（河北省计量监督检测院）邱东岳（河北省计量监督检测院） JJF（冀）120-2015
目录
1 范围· 2 引用文献· 3 术语和定义 4 工作原理 4.1 概述· 4.2 工作原理 5 计量特性· 6 校准条件 6. 1 环境条件， 6.2 测量标准及其他设备 7 校准项目 8 校准方法· 8.1 外观信息记录· 8.2 功能检查 8.3 计量特性 8.4 流速仪系数修正 9 校准结果的表达 10 建议准时间间隔· 附录A 附录B 附录C 附录
..
10 14
D JJF（冀）120-2015
流速仪在线校准规范
1
范围本校准规范适用于渠道或江河水流速仪的在线校准。
2 引用文献
JJF1001-2011 《通用计量术语及定义》
JJF1004-2004 《流量计量名词术语及定义》 JJF1059.1-2012 《测量不确定度评定与表示》 JJF1071-2010 《国家计量校准规范编写规则》 GB/T11826-2002《转子式流速仪》
SL/T150-1995 《直线明槽中转子式流速仪的检定方法》
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和定义 3.1流速仪
在测量条件下，用于巡回测量或驻测、记忆和显示渠道或江河畅流期指定截
面单站点、多站点水流速度或流量的测量仪器。
按照测量原理分为：旋浆式流速仪、旋杯式流速仪、超声流速仪（时差式和
多普勒式）及其他形式流速仪等。
3.2示值流速U，
流速仪巡回测量或驻测中实际测得的渠道或江河畅流期指定截面某单站点
水流速度。 3.3标准流速V
- JJF（凳）120-2015
标准流速仪巡回测量或驻测中测得的渠道或江河畅流期指定截面某单站点
的实际水流速度。 4 工作原理 4.1概述
本规范以标准流速仪作为标准表，对流速仪（包括旋浆式流速仪、旋杯式流
速仪、超声流速仪及其它形式流速仪）现场在线校准的内容及方法进行了规范，
并规定了流速仪工作现场可适宜测量的原则条件。
4.2工作原理
按照附录A的方法选取符合规定的校准现场，将标准表与被校流速仪分别
先后放在等宽的流动水槽、渠道或江河畅流区指定截面某站点上或者同时放置
在指定截面某站点上下游同流束流线上（水平距离不小于0.6m），如下图，同步
读取标准流速仪与被校流速仪的数据，并记录于规定的表格中，分别计算U
U.从而可得到被校准流速仪在相应流速点处的校准结果。
水流方向
选点
水面俯视图
渠、槽截面示意图
2 JJF（冀）120-2015
5计量特性被校准流速仪的技术指标： a.测量范围：(0.05~4.5)m/s； b.基本误差：不高于±1.5%。 6 校准条件 6.1 环境条件 6.1.1温度一般为： (1~36)℃; 6.1.2相对湿度一般为：≤95%； 6.1.3大气压力一般为：（76～106）kPa； 6.1.4风速：不高于2级。 6.2测量标准及其他设备 6.2.1测量范围：（0.05~4.5)m/s 6.2.2分辨率：0.0001m/s； 6.2.3基本误差：±0.5%； 6.2.4最小测量流速：0.01m/s。 7 校准项目
校准项目校准项目外观信息记录功能检查计量特性流速仪系数修正
序号 1 2 3 4
试验方法条款
8.1 8.2
8.3
8. 4
3 JJF（翼）120-2015
8 校准方法 8.1外观信息记录
记录被校准流速仪铭牌上的仪器名称、型号、编号、制造厂名、出厂日期等
标识信息及影响计量性能的特征变化信息。
8.2功能检查
对旋浆或旋杯式流速仪，按照说明书正确连接后，打开流速仪电源开关，用
手轻轻转动旋桨或旋杯，检查工作是否正常。
对超声波流速仪，按照使用说明书，打开流速仪电源开关，检查其显示功能、
系数设置功能、数据存储等功能是否正常。
8.3计量特性
8.3.1示值误差及重复性
8.3.1.1校准位置及校准流速点的选取
在流速稳定的、等宽的渠道、堰槽或河流段中，分别选取不同流速（或可调
流速）的位置选定测点，每一测点位置，其流速应相对稳定（流速变化小于0.005
m/s）。选取深度距离底部0.2m以上，流速仪没入水面下0.2m~1.0m处。 8.3.1.2校准流速点的选取
对于流速可调的校准现场，流速仪应在下列流速段（0.05～0.5）m/s、中流
速段（0.5~1.5）m/s、高流速段（1.5~4.5）m/s中，至少各选一点进行校准。
不具备调速条件的现场，可针对实际的工作流速段，至少选取接近最常见工
作点进行校准。
8.3.2米 校准程序
方法一：对流速仪的校准按照8.3.1.1的规定选取好校准位置及校准流速点
后，将标准流速仪及被检流速仪分别放置在测点处进行测速，测量时间至少90s
4
