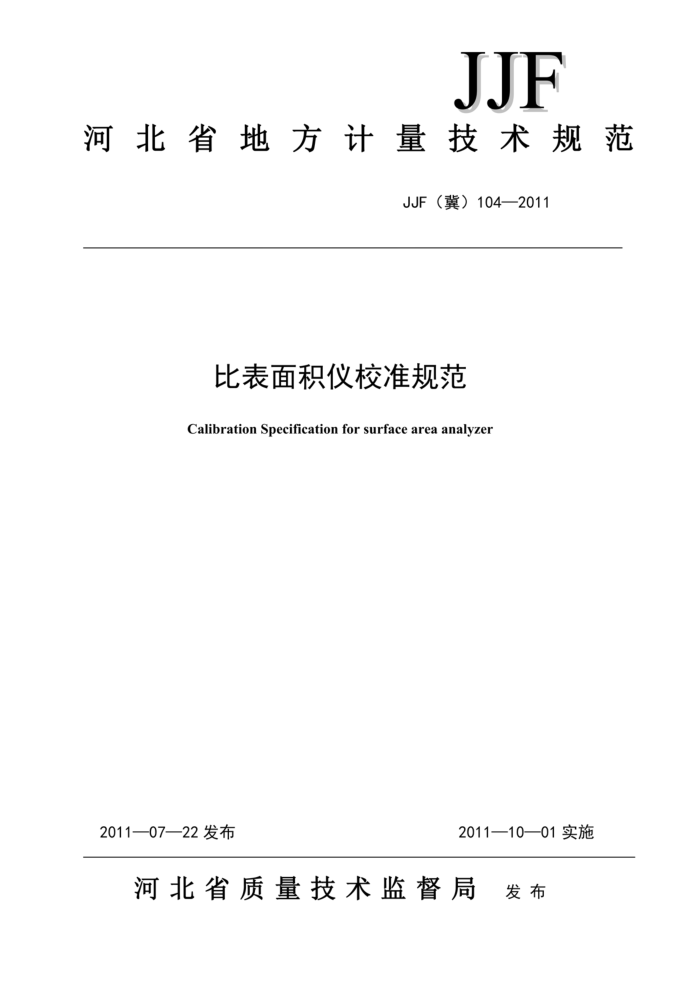

JJF
河北省地方计量技术规范
JJF（冀）104—2011
比表面积仪校准规范
Calibration Specification for surface area analyzer
2011—07—22发布
2011—10—01实施
河北省质量技术监督局 发布 JJF（冀） 104-2011
比表面积仪校准规范 Calibration Specificationfor
C
JJF（冀）104-2011
surface area analyzer
本规范经河北省质量技术监督局2011年07月22日批准，并自
2011年10月01日起施行。
归口单位：河北省质量技术监督局
主要起草单位：河北省计量监督检测院廊坊分院
本规范由河北省质量技术监督局负责解释， JJF（冀） 1042011
本规程主要起草人：
吉喆（河北省计量监督检测院廊坊分院）马景锋（河北省计量监督检测院廊坊分院）
马天燕（河北省计量监督检测院廊坊分院）
参加起草人：
谢春景（河北省计量监督检测院廊坊分院）
刘渤（河北省计量监督检测院廊坊分院） JJF（冀） 104 2011
目 髪录
范围 2 引用文献 3 术语 3.1 比表面积 3.2 空隙率 4 概述 5 计量特性 5.1 外观 5.2 连接 5.3 透气圆筒 5.4 穿孔板 5.5 捣器与透气圆筒间隙 5.6 示值误差 6 校准条件 6.1 环境条件 6.2 校准用的标准物质和其它辅助设备
(1) (1) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (6) (7) (8) (11) (12) (13) (14)
1
校准项目和校准方法 7.1 外观 7.2 连接 7.3 透气圆筒 7.4 穿孔板 7.5 捣器与透气圆筒间隙 7.6 示值误差 8 校准结果的表达 9 复校时间间隔附录A 测量不确定度分析附录B 水银的防护措施附录 C 水银在不同温度下的密度附录D 校准记录格式附录E 校准证书内页格式
L JJF（冀） 104 -2011
透气图简 2活塞：
背面接微型电磁泵：一温度计：一开关：
5* -
一“U型压力计：平面镜，
7
图1勃氏仪示意图
“B"型压力计 19/38标准阴链与园简庭邮紧密连按
换器
高度使料层序度送15.0±0.5r
150 160mm
搞器与因纯阅蒙小于0.1mm
70±
透气圆烤
12.70****mm
15±1mm
禁
130 40mm
55±10mm
.0±0
穿礼板
19/38标准阳锥与压力计项端紫密连楼
图2U形压力计、捣器和透气圖筒的结构及部分尺寸示蜜图
2 JJF（冀）104-2011
6.2.7无色蒸馏水； 6.2.8中速定量滤纸； 6.2.9方孔筛：孔径为0.9mm； 6.2.10秒表：分辨率0.1s。
7校准项目和校准方法
7.1外观
勃氏仪的外观应符合5.1的要求。 7.2连接气密性检查
U型压力计内装水至第一刻度线，用橡皮塞将透气圆筒上口塞紧，将透气圆筒外部及阀门处涂上专用密封脂（或黄油代替），后插入U型压力计锥型磨口，把阀门处也涂些比表仪专用密封脂或黄油（注意不堵住活塞通气孔）。打开微型电磁泵抽水超过第三条刻度线关闭阀门，观察压力计液面在3min内应不下降。 7.3透气圆筒
按JC/T956-2005《勃氏透气仪》4.3中的检验方法测量透气圆筒内腔直径和高度、穿孔板直径及厚度，应符合5.3的要求。 7.4穿孔板
按JC/T956-2005《勃氏透气仪》4.4中的检验方法测量穿孔板直径、厚度，应符合5.4的要求。 7.5捣器与透气圆筒间隙
按JC/T956-2005《勃氏透气仪》4.5中的检验方法测量捣器与透气圆筒的间隙，应符合5.5的要求。 7.6示值误差 7.6.1确定试料层体积
用水银排代法测量试料层体积： a将穿孔板平放入圆筒内，再放入两片滤纸，用一直径比透气圆筒直径略小
的长棒往下按直到滤纸平整的放在穿孔板上，称透气圆筒质量W。
b将透气圆筒装满水银，用一薄玻璃板轻压水银表面，使水银面与圆筒上口
平齐，并保证在玻璃板和水银表面之间没有气泡或空间存在，然后称透气圆筒质量WB。
4
