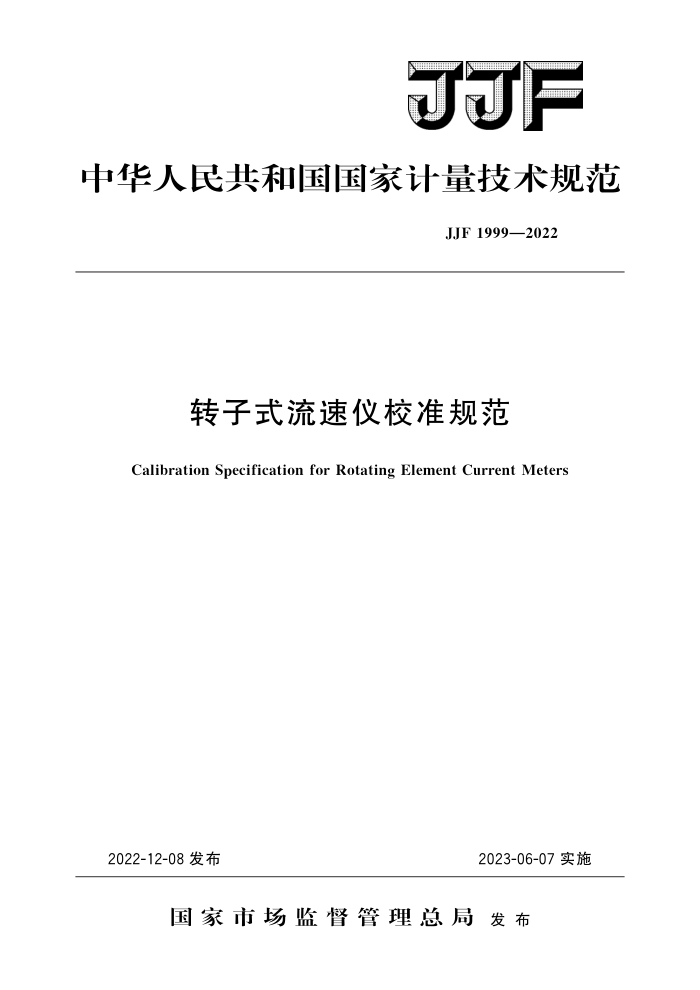

JJF中华人民共和国国家计量技术规范
JJF1999—2022
转子式流速仪校准规范
Calibration Specification for Rotating Element Current Meters
2022-12-08发布
2023-06-07实施
国家市场监督管理总局发布 JJF1999—2022
转子式流速仪校准规范
JJF 1999—2022
Calibration Specification for
RotatingElement CurrentMeters
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：重庆市计量质量检测研究院
交通运输部天津水运工程科学研究所
参加起草单位：水利部水文仪器及岩土工程仪器质量监督检验测
试中心重庆华正水文仪器有限公司成都赫泰智能科技有限公司重庆兆洲科技发展有限公司
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF1999—2022
本规范主要起草人：
张泽宏（重庆市计量质量检测研究院）戚宁武（重庆市计量质量检测研究院）窦春晖（交通运输部天津水运工程科学研究所）
参加起草人：
史占红（水利部水文仪器及岩土工程仪器质量监督检验测试中心) 李金建（重庆华正水文仪器有限公司）张俊（成都赫泰智能科技有限公司) 刘勇 (重庆兆洲科技发展有限公司) JJF1999—2022
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (2) (3) (3) (3) (4) (4) (5) (5) (5) (8) (8) (9) (11) (12) (13) (14)
范围· 2 引用文件· 3术语和计量单位· 3.1 术语.. 3.2计量单位· N
概述· 计量特性· 校准条件
5 6 6.1环境条件. 6.2校准用介质 6.3 校准原理和装置·
校准项目和校准方法 7.1校准项目 7. 2 校准方法·
7
校准结果表达· 9 复校时间间隔附录A校准记录的参考格式（脉冲式流速仪）附录B 校准证书的（内页）参考格式（脉冲式流速仪）附录 C 校准记录的参考格式（直显式流速仪）附录D 校准证书的（内页）参考格式（直显式流速仪）附录E 测量不确定度评定示例
8
- JJF1999—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1一2012《测量不确定度评定与表示》共同构成本校准规范制定工作的基础性系列文件。
本规范参照ISO3455：2007《水文测验直线明槽中流速仪的校准》（Hydrometry Calibration of current meters in straight open tanks）和GB/T21699—2008《直线明槽中的转子式流速仪检定校准方法》、GB/T11826一2019《转子式流速仪》，并结合国内各类流速仪的生产、使用和校准现状进行制定，主要的技术指标与国际标准和国家标准相一致。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规范为首次制定。
II JJF1999—2022
转子式流速仪校准规范
1范围
本规范适用于直线明槽中转子式流速仪（以下简称流速仪）的校准。
2 引用文件
GB/T11826一2019转子式流速仪 GB/T19677水文仪器术语及符号 GB/T21699一2008直线明槽中的转子式流速仪检定校准方法 ISO3455：2007水文测验直线明槽中流速仪的校准（Hydrometry-Calibration
of current meters in straight open tanks)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
GB/T19677界定的以及下列术语和定义适用于本规范。 3.1.1转子式流速仪rotatingelementcurrentmeters
具有一个转子的流速仪，转子绕着与水流方向垂直的竖轴或与水流方向平行的水平轴转动，其转速与周围水流的流速成单值对应关系， 3.1.2起转速度startingvelocity
使转子开始连续稳定转动的最低水流速度。
3.1.3临界速度criticalvelocity
流速仪检定曲线图中，低速曲线部分过渡到直线部分的转折点处的水流速度。
3.1.4仪器常数instrumentconstant
与流速仪转子结构和摩阻力有关的附加系数。
3.1.5水力螺距hydraulicscrewpitch
在静水中，转子每转一周所推进的距离。
3.2计量单位
流速仪计量单位名称及符号表示见表1。
表1计量单位名称及符号
符号 m/s m 8
量的名称流速长度时间
单位名称米每秒
米秒
1 JJF1999—2022
图2旋式流速仪结构图
1尾翼部件；2—固尾螺丝；3—固紧螺帽；4一身架部件；5一发信结构；6一旋桨部件
5计量特性
对于脉冲式流速仪，用流速点（检测车车速）与其拟合直线之间的相对误差绝对值作为每个流速点的示值相对误差绝对值。在测速范围内，直线方程部分（其最低速度不低于临界速度），以某一速度级内各流速点的示值相对误差绝对值的平均值来表示该速度级误差。
对于直显式流速仪，用显示流速与实际流速（检测车车速）的相对误差作为每个流速点的示值相对误差。
脉冲式流速仪直线方程测速范围的误差要求见表2。直显式流速仪的相对误差要求（取其绝对值）也可参考表2。
表2流速仪误差参考表
速度级/（m/s) 平均相对误差注：1.速度级是根据流速仪的测量原理和计量性能来区分的速度分段。
v>3.5 ≤0.65%
.UA0.5 ≤1.55%
0.5≤v≤1.5 ≤1.20%
1.5
误差绝对值应不大于5%；当流速小于0.03m/s时，各流速点相对误差的绝对值应不大于0.002m/s。
5.以上指标不是用于合格性判别，仅供参考。
校准条件 6.1环境条件
6
校准流速仪的环境条件如下： a）温度：（0～40）℃。
3
