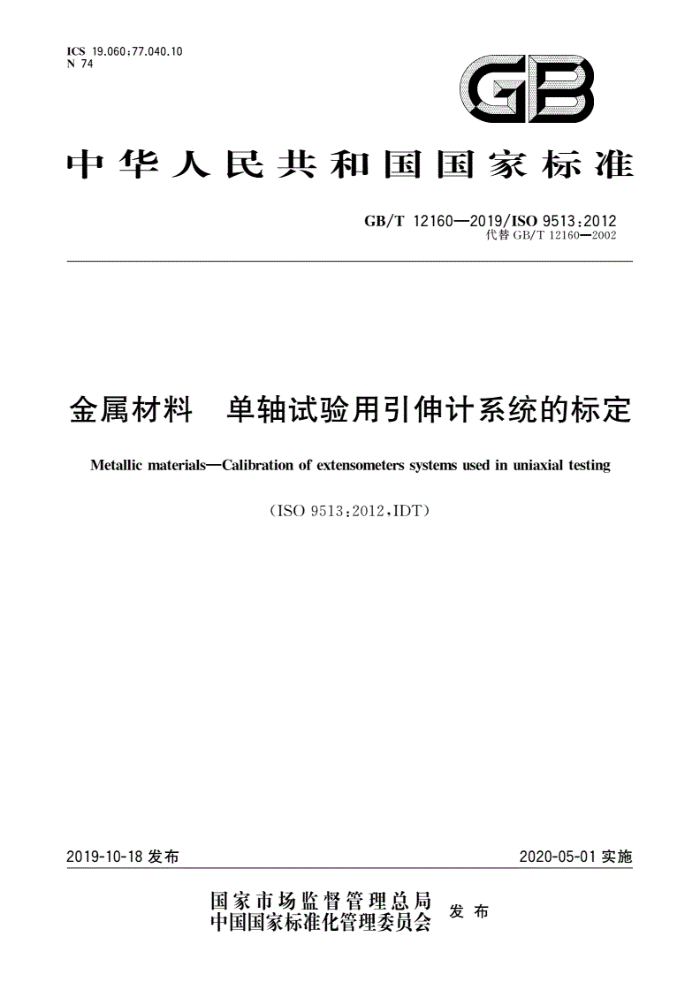

中华人民共和国国家标准
GB/T121602019/IS09513:2012
代替GB/T121602002
金属材料 单轴试验用引伸计系统的标定
Metallic materials-Calibration of extensometers systems used in uniaxial testing
(ISO9513:2012,IDT)
2020-05-01实施
2019-10-18 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T121602019/ISO9513:2012
目 次
前言引言 1 范围 2 术语和定义
I
IN
符号和说明 4. 原理标定设备
3
5
5.1标定器 5.2 标定潮源 6
预标定检查 6.1 目的 6.2 检查记录 6.3引伸计系统单元的标识引伸计标距的测量 7.1 固定标距引伸计 7.2 可变标距引伸计 7.3 非接触式引伸计 7.4 使用量规确定引伸计标距 8 标定过程 8.1 环境因素 8.2 引伸计的安装 8.3 标定增量 8.4 标定过程 8.5 引伸计系统特性的确定
引伸计系统的分级 9.1 输入数据 9.2 数据分析 9.3 分级准则 9.4 结果评定 10 不确定度的评定 10.1 不确定度的来源 10.2 不确定度的预估 11引伸计系统标定间隔· 12 标定证书
9
d
12.1 必备信息 GB/T12160-2019/ISO9513:2012
12.2 数据报告附录A（资料性附录） 测量不确定度附录B（资料性附录） 标定器的标定附录C（资料性附录） 标定器标定报告的示例附录D（资料性附录） 引伸计系统类型的示例附录E（资料性附录） 激光引伸计附录F（资料性附录） 视频引伸计.. 附录G（资料性附录） 全场应变测量视频引伸计附录H（资料性附录） 横梁测量系统的标定参考文献
8
14 16 19 28 35 39 41 42
. GB/T12160-2019/ISO9513:2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T12160一2002《单轴试验用引伸计的标定》。本标准与GB/T121602002相比，
除编辑性修改外主要技术变化如下：
一增加了术语和定义（见第2章）； -增加了引伸计预标定检查（见第6章）；增加了不确定度的评定（见第10章）： -删除了附录A引伸计标定范围示例、附录B引伸计分级用参数（见2002年版的附录A、附录B)；一增加了资料性附录（见附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H)。 本标准使用翻译法等同采用ISO9513：2012&金属材料 单轴试验用引伸计系统的标定》。 本标准做了下列编辑性修改：
一本标准纳入了ISO9513：2012_Cor1，改正了图C.1、图C.2部分内容。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准起草单位：中机试验装备股份有限公司、钢铁研究总院、无锡市计量测试院、深圳万测试验设
备有限公司、吉林大学、吉林省计量科学研究院。
本标准主要起草人：杨正旺、陈武、陈超、安建平、张世忠、韩丹丹、赵宏伟。 本标准所代替标准的历次版本发布情况为：
—GB12160-1990.GB/T12160-2002
Ⅲ GB/T121602019/IS09513:2012
引言
本标准规定了引伸计系统的标定准则，包括一般原则、要使用的标定器、预标定检查和各种类型引伸计系统标距的测量，讨论了标定过程中的结果评估、不确定度、标定时间间隔和报告信息以及标定器的标定和分级准则，并列出了包括与引伸计系统及其应用有关的重要文献清单参考文献[1]至[10]。在修订本标准过程中，动态引伸计的标定工作正在进行中，尚未达到写入本标准程度。更多信息请参见参考文献[]。
资料性附录说明了引伸系统标定的不确定度计算（附录A）、标定器的标定（附录B)和标定报告的示例（附录C），其后的附录说明了引伸计系统类型的示例（附录D）、激光引伸计（附录E）、视频引伸计（附录F）、全场应变测量视频引伸计（附录G)和十字头测量系统的标定（附录H)。
K GB/T12160-2019/ISO9513:2012
金属材料 单轴试验用引伸计系统的标定
范围
1
本标准规定了单轴试验用引伸计系统的静态标定方法，包括接触式和非接触式的轴向和径向引伸计系统。
术语和定义
2
下列术语和定义适用于本文件。
2.1
引伸计系统 extensometer system 在试样表面上测量位移或应变的装置。 注：就本标准而言，术语"引伸计系统"包括指示器，一些引伸计直接显示应变（例如：激光引伸计或数字图像相关
技术），另一些引伸计显示试样标距的变化量，通过除以相应标距转换成应变，
2.2
标距 gauge length 试样上测量延伸的部分。
3 符号和说明
本标准中使用的符号和说明见表1。
表1 符号和说明
符号 Lt L: I rx Int 4 t. 4te 1d 9h I
说明引伸计标距的标称值引伸计标距的测量值标定范围的最大极限标定范围的最小极限引伸计指示的位移标定器给出的实际位移引伸计系统标距相对误差引伸计系统相对误差引伸计系统绝对误差
单位 mm mm mm mm μm μm % % μm gμm
引伸计系统分辨力
4 原理
引伸计系统的标定是将引伸计的读数与标定器给定的已知长度的变化量进行比较，
I GB/T121602019/IS09513:2012
注1：用户可以定义进行标定的位移范围，从而优化引伸计系统的性能，例如，对于应变控制的低周疲劳，仅使用引
伸计工作范围的一小部分，因此，在这种情况下，用引伸计工作范围的中心部分进行标定是合适的，标定过程通过标定器已知位移与引伸计系统的输出相比较，此输出值可以用高精度刻度表人工读
取也可以通过传感器/电子设备/数据记录系统的位移显示。对于后者，引伸计系统的输出将包括电子设备/数据记录系统的任何数据拟合曲线。
注2：对于确定的引伸计系统，其标定和分级也取决于该引伸计系统定义标距的能力、
5标定设备
5.1标定器
标定器可对引伸计施加已知位移1，，它由刚性支架和在其土可安装引伸计的两根同轴心的轴向分
离杆或其他夹具组成；标定器应具有能使至少其中一个轴向分离杆沿轴向移动的机械装置能够准确地测量所产生长度变化。长度的变化量可使用诸如干涉仪、线性编码器、量块和比较仪或测微计进行测量。
注：标定器的特殊附件用于径向引伸计的标定、 标定器应按照附录B进行标定，并应符合表B.1中的性能要求。 附录B给出个标定器及其详细性能准则的推荐性标定程序，按照本标准，该标定器可适用于标
定引伸计系统。 5.2标定溯源
标定器和配套仪器（如千分尺、卡尺、光学投影显微镜）应采用一种可潮源到国际单位制（SI)的标准进行标定。与配套仪器进行的任何测量相关的测量不确定度不得超过被标定引伸计系统的允许误差的三分之一（见表2)。温度测量仪器的分辨力为0.1℃。
6预标定检查 6.1 目的
引伸计系统在标定之前应进行检查。但不应局限于机械元件的检查，例如移动是否灵活、部件磨损、刀刃磨损和定位销/夹具的标距磨损。对于装有电子传感器的引伸计系统，应检查其电缆和连接器的损坏、磨损等。
应尽量在测定状态下进行引伸计系统的标定，且评估其结果，如有必要，引伸计系统应进行调整和重新标定。在这种情况下，两组数据均应记录。 6.2检查记录
应保存预标定检查记录，包括确定引伸计被检查时的状态、检查的时间和执行者。这些预标定检查记录可以采用书面报告或者预先设计的内容完整的检查表。 6.3引伸计系统单元的标识
引伸计应有唯一性标识。在正常使用引伸计期间，可能被用户改变的影响引伸计标定的部件也应尽量被唯一标识。然而，这一要求并不适用于将引伸计连接到试样的夹持装置。这些唯一的标识构成引伸系统报告的一部分。
