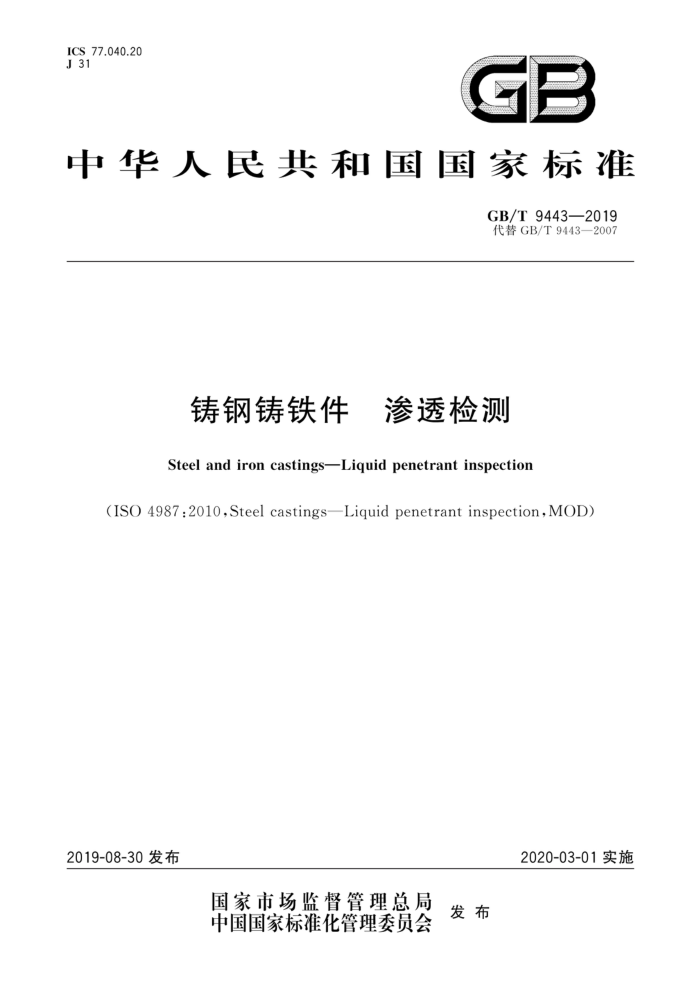

ICS 77.040.20 J 31
GB
中华人民共和国国家标准
GB/T9443—2019 代替GB/T9443—2007
铸钢铸铁件 渗透检测
Steel andironcastingsLiquidpenetrant inspection
(ISO 4987:2010,Steel castings—Liquid penetrant inspection,MOD)
2020-03-01实施
2019-08-30发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T9443—2019
目 次
前言范围
规范性引用文件 3 术语和定义
2
般要求
-
5 验收准则
显示的分级和评定复验
6
2
8 检测记录和报告附录A（资料性附录） 采用国际标准时与原标准的章条编号对照和技术性差异及其原因附录B（资料性附录） 推荐的渗透检测表面粗糙度附录C（资料性附录） 非线状显示（SP)的质量等级参考图（单个的）附录D（资料性附录） 线状显示(LP)和成排状显示（AP)的质量等级参考图附录E（资料性附录） 渗透检测报告格式参考文献
F
10 11 16
31
33 GB/T9443—2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T9443一2007《铸钢件渗透检测》。本标准与GB/T9443一2007相比，除编辑性修
改外主要技术内容变化如下：
修改了标准的适用范围（见第1章）；一 增加了术语和定义（见第3章）：一增加了检测方法（见4.3）、材料及设备（见4.1.1）、试块（见4.1.3）、温度高于50℃及低于10℃
的渗透检测（见4.1.1）；修改了质量等级评定（见第6章，2007年版的第6章）；
一增加了复验（见第7章），检测记录和报告（见第8章）：
删除了原附录A、附录B、附录C,增加新的附录B、附录D、附录E；
一
修改了原附录D为新的附录C。 本标准使用重新起草法修改采用ISO4987：2010《铸钢件渗透检测》。本标准与ISO4987：2010
相比，在结构上有较多调整，附录A中表A.1列出了本标准与ISO4987：2010的章条编号对照一览表，本标准与ISO4987：2010相比存在技术性差异，附录A中表A.2给出了相应技术差异及其原因的 - 览表。
本标准还做了下列编辑性修改：
将标准名称修改为《铸钢铸铁件渗透检测》。 本标准由全国铸造标准化技术委员会（SAC/TC54)提出并归口。 本标准起草单位：沈阳铸造研究所有限公司、兰州兰石检测技术有限公司、安徽应流铸业有限公司、
上海航天精密机械研究所、中铁宝桥集团有限公司、大唐锅炉压力容器检验中心有限公司、共享铸钢有限公司、兰州兰石集团有限公司铸锻分公司、安徽省机械科学研究所、上海轨道交通检测技术有限公司、 上海宏钢电站设备铸锻有限公司、中铁物总技术有限公司、浙江英洛华装备制造有限公司、中国大唐集团科学技术研究院有限公司华东电力试验研究院、中广核工程有限公司、上海材料研究所、钢研纳克检测技术股份有限公司、二重（德阳）重型装备有限公司。
本标准主要起草人：李兴捷、张钊寒、徐旭、安涛、杜应流、王朝辉、程杰、李来平、王汉超、陈辉、 苏鹏涛、董彦录、陈安生、胡进林、拓凌玺、郭宗山、王炳正、王伟、施风华、陈树、宋量、吴铁明、朱欣欣、 侯先龙、方鹏洲、乔木、丁杰、张义凤、沈海红、范吕慧
本标准所代替标准的历次版本发布情况为：
GB/T 9443—2007。
II GB/T9443—2019
铸钢铸铁件渗透检测
1范围
本标准规定了铸钢铸铁件渗透检测的一般要求、验收准则、显示的分级和评定、复验、检测记录和报
告等。
本标准适用于铸钢铸铁件表面开口缺陷的渗透检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5097 无损检测渗透检测和磁粉检测观察条件（GB/T5097—2005，ISO3059：2001， IDT)
GB/T 9445 无损检测 人员资格鉴定与认证（GB/T9445一2015，ISO9712：2012，IDT） GB/T12604.3 无损检测 创术语渗透检测（GB/T12604.3—2013，ISO12706：2009，IDT) GB/T 18851.1 无损检测 渗透检测 第1部分：总则（GB/T18851.1—2012,ISO3452-1：2008，
IDT)
GB/T 18851.2 无损检测 渗透检测 第2部分：渗透材料的检验（GB/T18851.2一2008， ISO3452-2:2006,IDT)
GB/T18851.3 无损检测 渗透检测 第3部分：参考试块（GB/T18851.3—2008，ISO3452-3： 1998,IDT)
GB/T 18851.4 无损检测 渗透检测 第4部分：设备（GB/T18851.4—2005，ISO3452-4：1998， IDT)
GB/T18851.5 无损检测 渗透检测 第5部分：温度高于50℃的渗透检测（GB/T18851.5- 2014,ISO 3452-5:2008,IDT)
GB/T18851.6无损检测 渗透检测 第6部分：温度低于10℃的渗透检测（GB/T18851.6- 2014,ISO3452-6:2008,IDT)
JB/T6064无损检测 渗透试块通用规范
3术语和定义
GB/T12604.3界定的以及下列术语和定义适用于本文件。
3.1
非线状显示 non-linearindications SP 长度（L）小于宽度（6)3倍的显示，L<3b
3.2
线状显示 linear indications LP 长度（L)大于或等于宽度（b)3倍的显示，L≥3b。
1 GB/T9443—2019
3.3
成排状显示 aligned indications AP 3个及以上的非线状显示在一条线上且间距小于2mm的显示。 2个线状显示在一条线上且间距小于最长显示长度的显示。
一般要求
4
4.1 总则 4.1.1 本标准未规定的渗透检测技术要求、检测方法、渗透材料、试块、设备、温度高于50℃及低于10℃ 的渗透检测等按GB/T18851.118851.6的规定执行。 4.1.2工作场所应通风充足并远离热源和火源，检测材料和检测设备应按制造商的说明书使用。 4.1.3 检测开始前应进行综合性能测试，一般采用标准试块，当用户或技术文件没有规定时，宜选用 JB/T6064的三点式或五点式B型试块。也可以采用更有效的方法，检测具有已知的缺陷类型、位置、 大小和分布情况的代表性工件，工件应无以往检测所残留的显示。 4.1.4着色渗透灵敏度等级分为1级、2级、3级。不同灵敏度等级在三点式B型试块上需显示的裂纹区位数应符合表1的规定。 4.1.5荧光渗透灵敏度等级分为1/2(超低）级、1（低）级、2（中)级、3（高）级、4（超高）级。不同灵敏度等级在五点式B型试块上需显示的裂纹区位数应符合表2的规定。
表 1 着色渗透灵敏度等级
灵敏度等级
显示的裂纹区位数
1~2 2~3 3
1 2 3
表2 荧光渗透灵敏度等级
显示的裂纹区位数
灵敏度等级
1/2 1 2 3 4
1 2 3 4 5)
4.2 订货须知
进行渗透检测时，供需双方应明确以下内容： a) 检测区域、数量或比例。
2 GB/T9443—2019
b) 实施渗透检测的时机和方法 c) 检测人员的资格证书（见4.4）。 d) 被检区域表面粗糙度（见4.5）。 e) 检测技术。 f) 检测灵敏度等级。 g) 检测区域质量等级（见第5章和第6章）：
缺陷类型；质量等级。
注：铸钢铸铁件的不同检测区域可规定不同的缺陷类型和质量等级。 h）评定按表3和表4中规定的缺陷类型和质量等级执行（见6.1）。
4.3 检测方法 4.3.1检测方法应符合相关标准并满足需要检测的缺陷类型和灵敏度要求，不同检测方法的检测灵敏度不同，应根据被检工件的表面粗糙度、批量、检测条件和订货信息来确定。 4.3.2检测时机通常是按交付状态或合同规定。 4.3.3检测技术应包括：表面清洁方法、表面粗糙度、检测方法、显示观察、记录和评定以及检测后的清洗等要求。 4.3.4渗透、显像的时间和温度应符合相关标准的要求，检测前应验证检测灵敏度是否达到要求。检测时渗透剂的施加应确保在规定的渗透时间内保持湿润，在10℃～50℃时，渗透时间不少于5min，显像时间不少于10min，但不宜超过30min，推荐的渗透和显像时间均为10min。 4.3.5检测结束后，如果残留的渗透剂或显像剂会干扰后续的使用要求或协议中有明确要求时应进行清洗。 4.4人员资格
检测人员应符合GB/T9445或其他相关标准规定的要求.并持有相应考核机构颁发的资格证书
检测人员的资格供需双方应一致认可。
4.5 表面要求
4.5.1检测前应进行被检件的表面检查，被检表面应清洁、干燥、无干扰检测实施和检测结果评定的油、脂、砂子、锈以及其他污染物和涂层。根据表面污染物和涂层可以用一种或几种方法进行表面处理，同时要考虑处理方法对被检件的适用性和影响。可采用清扫、水洗、溶剂（解）清洗、蒸汽除油、酸洗、碱洗、超声波清洗、机械清洗等方法。 4.5.2当被检件需要喷砂或抛丸处理时，应尽可能避免缺陷显示的封闭或堵塞，机械加工也可能会降低渗透检测效果。当需避免出现封闭或堵塞缺陷显示风险时，可在双方协议中明确是否采用化学腐蚀方法。采用化学腐蚀的方法，应在清洗后进行检测并记录腐蚀液的化学成分及其他参数（浓度、温度、浸泡时间、中和、清洗等）。 4.5.3根据评定渗透显示最小尺寸的需要，推荐的渗透检测表面粗糙度参考附录B。 4.6观察条件
观察条件应符合GB/T5097的规定，在目视或最大放大3倍条件下观察。
3 GB/T9443—2019
5验收准则
5.1 缺陷类型
按缺陷渗透显示的形状和大小，测量显示的长度L和宽度6，根据长宽比来确定缺陷显示类型。 显示类型分三类：非线状显示（SP)、线状显示（LP）、成排状显示（AP）。 5.2质量等级 5.2.1一般要求
预先确定质量等级，对不同类型缺陷的形状和尺寸显示可选用不同质量等级验收，矩形评定区为 105mmX148mm。 5.2.2非线状显示 5.2.2.1 表3规定了非线状显示的质量等级。 5.2.2.2 需评定的显示的最小长度为L1，小于该长度的显示不需评定。 5.2.2.3 允许的显示的最大长度为L2。 5.2.2.4 允许显示的最大数量为评定区内大于或等于L，且小于或等于L。的显示数。
表3质量等级 非线状渗透显示（SP)（单个的）
质量等级 SP2
显示特征
SP001 SP01 放大镜或目视
SP1
SP3 目视 1 3 9 12
SP4
SP5
观察方法观察显示的放大倍数
≤3
需评定显示的最小长度L1/mm 0. 3 允许显示的最大长度L/mm
0. 5 2 6
1. 5 3a 8
2 6 00
) 14° 20
5 21° 32
1 5
允许显示的最大数量允许有2个达到最大长度的显示。
8
5.2.3 线状和成排状显示 5.2.3.1 表4规定了线状和成排状显示的质量等级。 5.2.3.2 需评定的显示的最小长度为L1，小于该长度的显示不需评定。 5.2.3.3 允许显示的最大长度为L2。 5.2.3.4 累积长度为评定区内大于或等于L，且小于或等于L，的显示长度之和。 5.2.3.5 质量等级评定时应考虑壁厚，评定区的壁厚区间类型分a、b、三类：
a类：t≤16mm； b类：16mm50mm。
注：t为截面厚度。 GB/T9443—2019
表4质量等级 线状渗透显示（LP）和成排状渗透显示（AP）
质量等级 LP2 AP2
显示特征
LP4 AP4
LP5 AP5
LP1 AP1
LP3 AP3 目视 1
LP001 LP01 AP001 AP01 放大镜或目视
观察方法观察显示的放大倍数需评定的显示的最小长度L，/mm
≤3
1. 5
0.3
2
3
5
5
允许的显示
K
1
I或T
T
I
T
T
T
1
1
1
单个(I)或累积(T)的长度
壁厚a类
10 10 18 18 25
2
4
6
0
4
6
线状（LP) t≤16mm 和成排状
壁厚b类 16 18 27 27 40
(AP)显示的最大长度 Lz*/mm 壁厚c类
0
3
6
6
12
18
1
70
a
1)
10 10 20
15
30
30
45
45
0
t>50mm
允许有2个达到最大长度的显示。 相对于断裂力学，壁厚和最大裂纹长度之间没有函数关系。但是在没有相关的断裂力学参数时，本表供参考
5.2.4 质量等级选择
5.2.4.1 根据表3和表4选择质量等级。 5.2.4.2 如有必要，可参考附录C和附录D中不同缺陷类型和壁厚区间的参考图选择质量等级。质量等级参考图为105mm×148mm的矩形图，每个质量等级中不需评定的缺陷显示的最大尺寸见 26mmX37mm矩形图，参考图的绘制比例为1：1。
表3对应附录C非线状显示(SP)（单个的)质量等级。 表4对应附录D线状显示（LP）和成排状显示（AP)质量等级。
5.2.4.3 不可把表3和表4中相同的质量等级视为具有相同的缺陷严重程度和危害程度。 5.2.5 质量等级表示方法 5.2.5.1 合同和检测报告中的质量等级表示方法应符合本标准。 5.2.5.2 正确的表示方法示例如下：
非线状显示2级：SP2；线状显示5级，壁厚区间c类：LP5c。
6显示的分级和评定
6.1概述 6.1.1 按显示类型进行分级和评定时不需考虑缺陷的性质（如：裂纹、缩孔等），除非另有协议规定。当对缺陷的性质有争议时可采用其他的检测方法进行证实。
5 ICS 77.040.20 J 31
