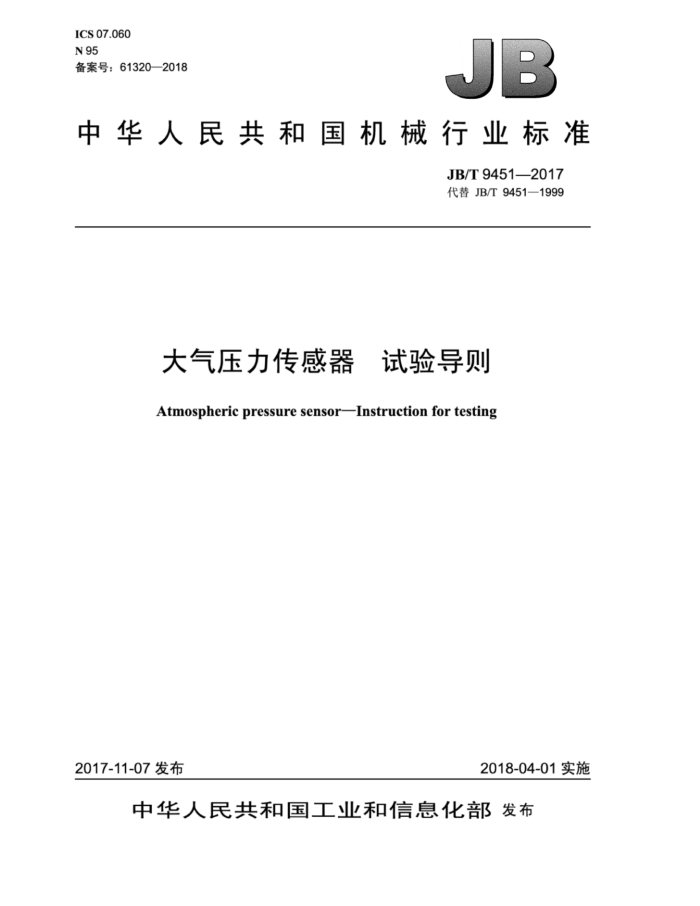

ICS07.060 N95 备案号：61320—2018
JB
中华人民共和国机械行业标准
JB/T94512017 代替JB/T9451—1999
大气压力传感器 试验导则
Atmospheric pressure sensor-Instruction for testing
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T9451—2017
目 次
前言范围
1
2试验的环境条件.. 2.1室内自然大气条件..
2.2 室内正常大气条件 2.3仲裁试验的环境条件 2.4其他环境条件. 3标准器及试验设备.. 3.1标准器. 3.2 试验设备.. 4试验要求.. 4.1 被试品的数量. 4.2 预处理 4.3 检定点与气压稳定性 4.4 试验程序与读数规则， 4.5 静置复原. 4.6 气压改变速率. 4.7 压力趋势. 4.8 稳定时间 5试验方法. 5.1 温度系数试验方法， 5.2 压力试验 6试验的结果和评定 6.1 温度系数 6.2压力试验. 7长期稳定性试验 7.1年稳定性要求. 7.2试验方法
0 JB/T9451—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9451一1999《大气压力传感器 试验导则》，与JB/T9451一1999相比主要技术变
化如下：
一修改了“试验的环境条件”（见第2章》；修改了“标准器”（见3.1）；一增加了“测量范围内的上限、下限和1013hPa点为必检点”（见4.3）一增加了“试验的结果和评定”中的公式（见第6章》：
删除了原标准第8章“动态对比试验”。 本标准由中国机械工业联合会提出。 本标准由机械工业气象仪器标准化技术委员会（CMIF/TC22）归口。 本标准起草单位：长春气象仪器研究所、国家气象仪器质量监督检验中心、中国白城兵器试验中心。 本标准主要起草人：吴展、刘述广、刘文芝、张艳昆、王明蕊。 本标准所代替标准的历次版本发布情况为：
ZBN95002—1989; JB/T9451—1999。
I JB/T9451—2017
大气压力传感器 试验导则
1范围
本标准规定了气象测压仪器及压力传感器试验的环境条件、标准器及试验设备、试验要求、试验方法、结果和判定。
本标准适用于气象仪器中测量大气压力的仪器及传感器的静态性能试验和正确评价、确定气象用大气压力传感器的系统误差所需要的客观条件。
2试验的环境条件
2.1室内自然大气条件
不进行控制和调节的实验室原有大气条件：
温度：-10℃~40℃：一气压：550hPa~1060hPa;
相对湿度：5%～100%。
2.2室内正常大气条件
若被试品的参数与温度、相对湿度和压力相关，并且这种关系是未知的或是未确定的，则试验应在下列条件下进行：
温度：15℃~30℃： —气压：810hPa~1060hPa: 一相对湿度：20%~80%
2.3仲裁试验的环境条件
仲裁试验应符合下列环境条件：
温度：20℃~25℃ 一气压：860hPa~1060hPa; 相对湿度：45%一55%
2.4其他环境条件 2.4.1试验地点周围环境应无振源。标准器与被试品均应安放牢固，安全合理：且位于同一高度：不得安置在热源（暖气、火炉等）和门窗旁边等处，避免阳光直接照射。 2.4.2 2试验时照明光线充足、明亮清晰。 2.4.3 试验时温度应稳定、均匀，对于空气流动，人体应无感觉。 2.4.4 试验地点应有能防止污染，便于通风除尘，便于清扫、洗刷设备装置，附近不应堆放杂物。
1 JB/T9451—2017
3标准器及试验设备
3.1标准器
根据被试品的性能，可任选二等及以上气压标准器作为试验的标准器。 3.2试验设备
试验设备及要求如下：
气压试验箱：压力试验系统（包括稳定器）必须密闭，其压力控制误差范围为土0.1hPa，漏气率不应超过0.3hPa/10min；
一增减压装置：一般采用10L～30L真空泵，也可采用活塞或波纹管压力调节装置：一温度试验箱：在某一温度点上，其试验装置应保持足够的稳定，在3h内温度变化不应超过2℃，
使用温度范围为0℃～60℃：一温度表：充许误差为土0.3℃ 一其他器具：时钟（秒表）、（微）气压计、计算器以及功率小、热辐射小且便于读数的照明装置，
4试验要求
4.1被试品的数量
每批试验，标准器与被试品的件数应根据被试品的性能与体积、设备和人员的具体情况而定。 4.2预处理
被试品在试验前，应在自然正常条件下静置不少于4h。 4.3检定点与气压稳定性
检定点及其间隔应根据被试品的滞后性、适用条件和测量范围等因素决定。其数值应为整数序列，并建议采用整5、整10或十位数逢双的方法。测量范围内的上限、下限和1013hPa点为必检点。检定时按照正反行程依次逐点进行一次检定。
整个试验过程中，大气压力变化应平稳，在4h内大气压力变化不应超过3hPa。在与标准器进行比较读数时，气压变化在15min内不应超过0.15hPa 4.4试验程序与读数规则
被试品经外观检查合格后，要进行性能试验时，对于由弹性材料制作的被试品，测试时允许从接近当时自然大气压力的测试点开始，然后再按顺序上升或下降逐点进行性能试验。
试验读数之前，应轻轻敲击指示标记附近，然后读数由两人轮流完成。 4.5静置复原
被试品经压力试验后，需要进行其他项目试验前，应在室内自然大气条件下静置12h以上。 4.6气压改变速率
从一个试验点调到另一个试验点时，气压改变速率应根据被试品的滞后特性决定，但应在 10hPa/min~～26hPa/min之间变化。
2 JB/T9451—2017
4.7压力趋势
在整个试验过程中，对任一试验点的调压，都必须保持整个过程压力趋势不变，即在降压过程中不应有升压趋势，反之亦然。 4.8稳定时间
在每个试验点上，气压调整好以后，必须进行稳定。稳定时间应不少于1min。具体时间应根据被试品和标准器的响应时间确定。
5试验方法
5.1温度系数试验方法
被试品受温度作用后，其性能和系统误差有变化时。应按本条规定的试验方法进行温度系数试验。 本试验一般在室内自然大气条件下进行：
a）将被试品置于所需测试的温度点恒温箱中，其稳定时间应在3h以上： b）应先进行0C5C点的测试，然后再进行25C~30C点的测试，两次测试的温度差应大于
20℃; C）在读取标准器与被试品的气压值、温度值之前，应视被试品的特性，必要时在轻轻振动被试品
之后，再读取相应的示值，每个温度点至少应读取二次示值，每次读取示值的间隔不少于20min； d）各项读数应准确到分度值的1/10； e）被试品恢复正常。
5.2压力试验
压力试验方法步骤如下： a）对被试品的压力点和灵敏性、放大倍率等项进行调整。 b）将已调整好且经检查合格的被试品放入压力试验系统中。 c）将被试品与标准器进行比较，观测并读取示值：试验时，从高点到低点然后再从低点到高点进
行一个循环。 d）对需估读的示值，应估读到分度值的5%～10% ）被试品恢复正常。
6试验的结果和评定
6.1温度系数 6.1.1 以0℃一5℃和25℃一30℃两温度点的测试结果，计算0℃以上环境条件的温度系数 6.1.2按公式（1）计算两个温度点的温度平均值之差。
.(1)
A=t -t2"
式中： A一一两个温度点的温度平均值之差，单位为摄氏度（℃）； —0℃～5℃温度点的温度平均值，单位为摄氏度（℃）； t一25℃～30℃温度点的温度平均值，单位为摄氏度（℃）。
6.1.3按公式（2）计算两个气压差值平均值之差。
3 JB/T9451—2017
B=Pi- P2
(2)
式中： B- 一两个气压差值平均值之差，单位为百帕（hPa）； Pr- -0℃5℃温度点时的气压差值平均值，单位为百帕（hPa）： p2——25℃～30℃温度点时的气压差值平均值，单位为百帕（hPa)）。
6.1.4按公式（3）计算温度系数。
Q=B/A
(3)
式中： a
温度系数，单位为百帕每摄氏度（hPa/℃）。
6.1.5根据计算出的试验结果，按被试品的性能指标要求，进行结果评定或仅给出温度系数的测试结果。 6.2压力试验 6.2.1按公式（4）计算各检定点的气压差值。
(4)
Ap,=(Ph+P)-(P,+at)*.
式中： Api 气压差值，单位为百帕（hPa）； Pbi 标准器读数，单位为百帕（hPa）： Px 标准器修正值，单位为百帕（hPa）：
Pi 被试品读数，单位为百帕（hPa）； a 被试品温度系数，单位为摄氏度（℃） t 现场温度值，单位为百帕每摄氏度（hPa/℃）。
6.2.2按公式（5）计算每一检定点上降压和升压时两个气压差值的平均值，该值即为被试品该点的示值修正值。
*(5)
Px = (Apst + Ap) / 2 ***
式中： Pxit 第i点的修正值，单位为百帕（hPa）： APst 第i点的上升时的差值，单位为百帕（hPa）； Apxi 第i点的下降时的差值，单位为百帕（hPa）。
6.2.3非检定点的修正值，用插值法计算。 6.2.4 根据计算的结果，按被试品的性能指标要求，进行结果评定。
7长期稳定性试验
7.1年稳定性要求
年稳定性要求如下： a）在被试品的相关技术要求中，若规定了被试品的年稳定性，则应以规定的年稳定性作为检定年
稳定性的考核指标； b）在被试品的相关技术要求中，若没有明确规定被试品的年稳定性，则按每年0.2hPa作为年稳定
性考核指标。
4 JB/T9451—2017
7.2 试验方法
以被试品的初始静态测试结果作为稳定性试验的基准值。一年后，再次进行静态测试，计算其静态测试结果，用每个检定点的后次结果减前次结果，所得差值的最大值作为年稳定性试验结果，若其超过被试品的相关要求，则被试品判为不稳定被试品。
