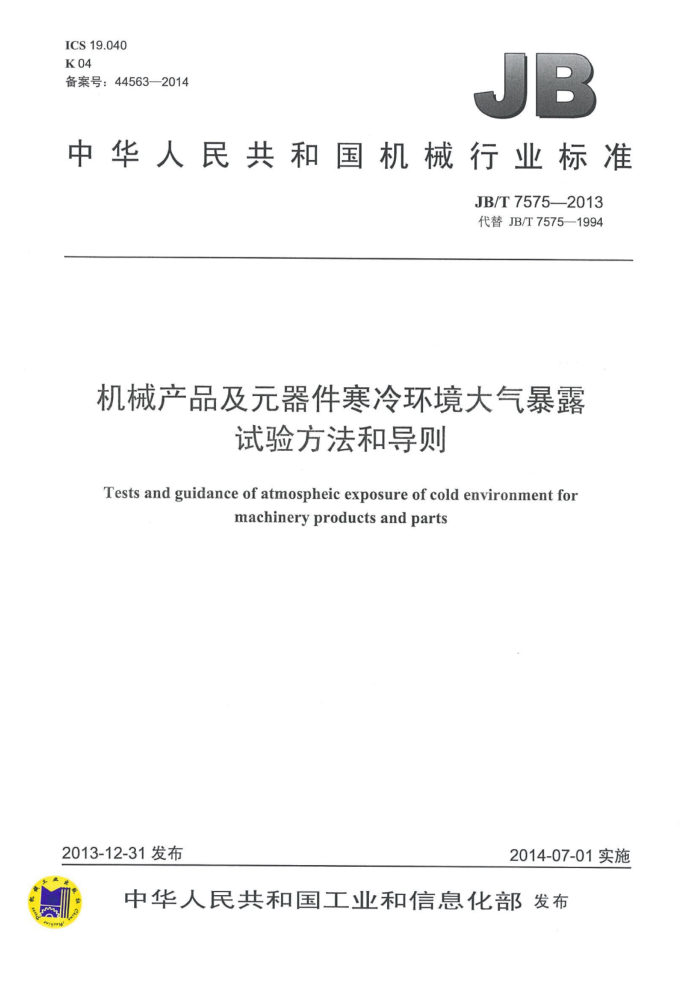

ICS19.040 K04 备案号：44563—2014
中华人民共和国机械行业标准
JB/T75752013 代替JB/T7575—1994
机械产品及元器件寒冷环境大气暴露
试验方法和导则
Tests and guidance of atmospheic exposure of cold environment for
machinery products and parts
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T7575—2013
目 次
前言. 1范围.. 2规范性引用文件 3术语和定义 4暴露场 4..．户外暴露场..
1
4.2 棚下暴露场.. 4.3 户内暴露场. 试验装置
5 6 7 8
试样试验时间和期限测试项目和测试周期
9试验步骤 10环境因素。 10.1 气象观测 10.2大气腐蚀性成分... 11试验结果 12试验报告.. 附录A（规范性附录）试样的外观检查和评定 A.1 试样外观主要检查项目 A.2 试样的外观评定. A.3 注意事项. 附录B（资料性附录）试验测试项目选用导则 B.1 试验原理.. B.2 试验目的 B.3 试验项目选用导则 B.4 测试项目... 表A.1 试样外观主要检查项目... 表B.1 各类机械产品主要共用基础件件测试项目选用建议表B.2 特定机械产品及元器件测试项目选用建议
.8
0
8
8
..8
中
O
.9 JB/T7575—2013
前言
本系列标准包括以下三个标准：
-JB/T7574机械产品及元器件湿热环境大气暴露试验方法和导则； -JB/T7575机械产品及元器件寒冷环境大气暴露试验方法和导则； -JB/T8683机械产品及元器件海洋环境大气暴露试验方法和导则。
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7575—1994《机械产品及元器件寒冷环境大气暴露试验方法和导则》，与JB/T7575 -1994相比主要技术变化如下：
将第1章标准的适用范围中的“GB4797.1”修改为“GB/T14092.2—2009”；将第3章的标题“术语”改为“术语和定义”；删除术语与定义中的3.4与3.5； -4.2和4.3分别增加“棚下暴露场和户外暴露场应设在同一场地上”和“户内暴露场和户外暴露场应设在同一场地上”的要求；一将标准中“主体金属”和“主金属”统一修改为“基体金属”；为附录中的表A.1、表B.1、表B.2添加标题；对A.2.3的有关内容进行了修改；增加B.4“测试项目”一章，将原B.3.2的内容作为B.4中的内容。
一
本标准由中国机械工业联合会提出。 本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）归口。 本标准起草单位：中国电器科学研究院有限公司、无锡苏南试验设备有限公司。 本标准主要起草人：陈心欣、倪一明、江鲁。 本标准所代替标准的历次版本发布情况为：
JB/T7575—1994。
II JB/T7575—2013
机械产品及元器件寒冷环境大气暴露
试验方法和导则
1范围
本标准规定了机械产品（以下简称产品）及元器件寒冷环境下的大气暴露试验方法和选用导则。 本标准适用于在GB/T14092.2一2009中规定的寒冷环境条件下机械产品及其元器件的暴露试验。 本标准不适用产品在寒冷地区的工业大气环境和爆炸性气体混合物及海洋、船舶、矿井等特殊环境
下的暴露试验。
2规范性引用文件
下列支件对于本文件的应用是必不可少的。凡是注日期的引用支件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9286—1998色漆和清漆漆膜的划格试验 GB/T14092.2—2009机械产品环境条件寒冷
3术语和定义
下列术语和定义适用于本文件。
3.1
户外暴露试验 outdoors test of exposure 将试样暴露在户外能充分遭受日光、风雨、大气污染物等直接作用的自然条件下，研究其环境适应
性的试验。 3.2
棚下暴露试验sheltertestofexposure 将试样暴露在有顶棚遮盖、四周无遮挡物的自然条件下，研究其环境适应性的试验。
3.3
户内暴露试验 indoorstestofexposure 将试样暴露在部分封闭的自然条件下，研究其环境适应性的试验。
4暴露场
4.1户外暴露场 4.1.1户外暴露场应选择在能代表寒冷气候环境的典型地区（我国寒冷环境区域按GB/T14092.2的规定），或近似于实际应用的地区。 4.1.2场地应平坦空旷，暴露面的东、南、西方向应无仰角大于20”的障碍物，北方向应无仰角大于 45°的障碍物。 4.1.3场地的自然环境条件应长期保持相对稳定，尽可能减少人为因素污染和感染。宜设在该地区主
1 JB/T75752013
导风向的上方。 4.1.4场地可保持当地的自然植被状态或人工植被状态，草高不宜超过200mm，不得有积水。有积雪时不应该破坏其自然状态。场地周围可设有栅栏。 4.1.5允许在类似场地或房顶平台上进行暴露试验，但此场地应符合4.1.2和4.1.3的规定。 4.1.6暴露场内或邻近地点宜设置气象观测仪器和大气分析仪器，长期连续地观测记录。
4.2棚下暴露场
棚下暴露场和户外暴露场应设在同一场地上。场地应能挡住日光的直接照射和雨水浇淋，四面无遮挡物，空气流通，顶棚应倾斜以使雨水流下，雨水不得从顶棚滴漏或从侧面漂流到试样上。 4.3户内暴露场
户内暴露场和户外暴露场应设在同一场地上。场地设计为部分封闭空间的百叶窗式结构。应允许和外界空气自由流通，但应防止日光直接辐射和风的吹入。
屋顶应以防水材料制作，应适当倾斜，且带有屋檐和雨水沟槽。
5试验装置
5.1户外暴露试验装置由暴露 台架和试样固定框架等组成，应符合以下要求：
a）暴露台架结构应坚固耐 人 b）试样固定框架应容易装卸： c）试验装置的方位和角度，除试验另有要求外，一般取朝南仰角45°角或在低维度时按当地纬度
的倾斜角； d）试样固定框架最低端离地面应大于0.5m。
5.2棚下和户内试验装置，除试验另有要求外，一般取垂直方向放置或与垂直方向成15°角倾斜放置，各试样之间不得互相接触。
小件试样最低端离地面应大于0.5m。
6试样
6.1试样应为出厂检验合格的产品。 6.2试样的数量应根据试验中性能评定所需数量及在试验期间预计要取样的数量而定。对每一项性能测试，同种试样不得少于3件。对贵重、大型或有特殊要求的试样，应在有关技术文件中另行规定。对以长度为单位的试样，按专业产品标准的要求提供。 6.3允许从同结构、同材料、同工艺的系列产品，选取确有代表性的产品为试样。如试验合格，则认为该同结构、同材料、同工艺的系列产品均合格。 6.4对于中、大型产品及不要求用整机进行暴露实验的产品，充许用产品零部件或模拟件为试样。 6.5试样必须按产品相应包装技术条件包装，以免在运输过程中损坏。
7试验时间和期限
7.1试验开始时间宜为秋末冬初。 7.2试验期限应根据试验目的、内容和要求而定，一般为两年或至少经历两个寒冷季节。如有特殊要求，可由试验委托方与试验方协商确定试验期限。
2 JB/T7575—2013
7.3当主要性能指标已降至实际使用的最低允许值时，试验便可结束。
测试项目和测试周期
85
8.1测试项目应根据产品及元器件的品种、用途和特性来选择。一般选择外观和力学、电气及其他物理性能等。 8.2各大类机械产品及元器件大气暴露试验推荐试验项目参见附录B。 8.3试样测试时间可根据试验期限和试样的变化速度而定。 8.4在试验过程中，可视性能变化快慢，情缩短或延长测试时间。 8.5外观检测在整个试验过程中，一般应不少于6次。具体外观主要检查项目参见A.1。
9试验步骤
9.1试样投放前的工作，包括：
a）试样投放前应拟定试验方案【内容包括第12章的a）～g）]； b）试样投放前应去除试样的包装，对外观进行全面检查并详细记录： c）对有关试样，参照相应专业产品标准的规定，检测其力学、电气、工作性能及其他物理性能等； d）若要进行对照试验，应在试验的同时，把对照试样保存在标准大气条件或干燥避光的室内，以
备试验期间作对比。
9.2试样在固定或悬挂时不能互相接触。试样与框架之间要用绝缘材料固定。为使试样不致混淆，可在放置有试样的台架，框架或试样的非工作部分做标记。
户外暴露试验方法为： a）小件试样固定在试样框架上，并将试样框架安装在暴露台架上： b）大件试样可根据其特点，直接固定在暴露台架或放置在地面上； c）整机产品试样可按其工作状态安装或放置。 棚下、户内暴露试验方法为： a）小件试样可直接悬挂或固定在暴露台架上； b）大件试样可根据其特点，直接固定在暴露台架或放置在地面上； c）整机产品试样可按其工作状态安装或放置。 试样投放完毕后即开始计算试验时间。
9.3试验到测试时间时，从暴露架上取下试样，先进行外观检查，然后按相应专业标准的规定，检测其力学、电气、工作性能及其他物理性能等。也可直接在暴露架、暴露场地或试验室进行各种检测。
非破坏性测试后的试样，一般在48h之内仍按原来的状态放回原暴露架上继续试验，直至试验结
束。 9.4试样外观检查和评定按附录A的规定。 9.5对温、湿度敏感的试样，可选择气候环境比较严酷时进行性能检测。 9.6在试验中，观察到异常的试验结果时，要详细记录当时的状况及发生时间。必要时可进行拍照。 9.7在下列具体情况出现时，可考虑停止某项目的试验，例如：
a）基本性能不符合要求； b）产品不能可靠运行，如耐压击穿、绝缘电阻低于标准要求； c）电镀件和化学处理件基体金属出现严重生锈； d）油漆层有明显裂纹和/或剥落，出现基体金属严重生锈； e）塑料件严重起泡、变形、开裂：
3 JB/T7575—2013
f）橡胶件有明显裂纹、失去弹性； g）活动部件转动不灵； h）超过规定时间还未起动完毕。
10环境因素
10.1气象观测
根据试验要求，长期连续地观测气温（最高、最低和平均）、相对湿度（最大、最小和平均）、降水量（包括总降水量）、日照时数（包括总日照时数）、太阳总辐射量、表面凝露时间及相对风速、风向等的观测。位于国家气象台站邻近的暴露场，可直接利用国家气象台站的观测资料。 10.2 大气腐蚀性成分
根据试验要求， ，定期检测：尘降量，臭氧、硫氧化物、氮氧化物、氨、硫化氢等气体含量（体积分数），氯离子含量， 海盐粒子含量，降水的pH值及降水中的硫酸根和氯离子含量等。
11i 试验结果
11.1试样外观变化的结果，可用达到A.2规定的各项外观变化等级所经历的试验时间和外观等级级别来表示。 11.2试样的寒冷大气暴露试验结果，以试样在该试验场地气候条件下被测性能极数据达到有关专业产品标准的规定值时的暴露试验时间来表示，亦可用各项被测性能及数据的变化来表示。 11.3可用图解法确定试样的寒冷大气暴露试验结果，即作出被测性能指标变化与暴露试验时间的关系图。 11.4如果在试验过程中，对某种试样要测定几项性能，或者进行不同条件的暴露试验，则应按每项性能或每种试验条件的暴露试验结果来评定试样的环境适应性。 也可根据试样的专门用途，从被测性能指标中选择有代表性的指标来评定试样的环境适应性。 11.5试验结果的计时单位，一 一般用天数、月数或年数来表示。 12 试验报告
试验报告一般应包括以下内容： a）试验的目的和要求； b）试验场地、纬度及有关环境因素资料； c）试样名称、数量、来源和工艺特点： d）试验条件和方法； e）试验的开始时间和期限； f）试验项目、周期和方法； g）试验结果和其他。
