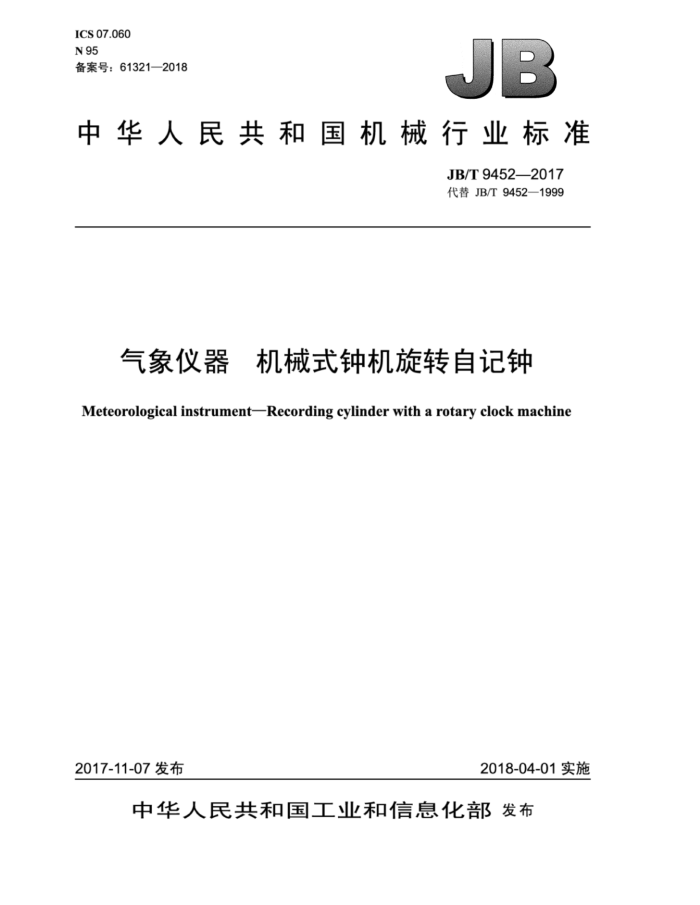

ICS 07.060 N95 备案号：61321—2018
JB
中华人民共和国机械行业标准
JB/T94522017 代替JB/T9452—1999
气象仪器 机械式钟机旋转自记钟 Meteorological instrument-Recording cylinder with a rotary clock machine
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T9452—2017
目 次
前言 1 范围
规范性引用文件 3 技术要求. 3.1 型式、基本参数及尺寸 3.2 结构与外观。 3..技术指标 3.4环境适应性... 4试验方法. 4.1 型式、基本参数及尺寸 4.2 结构与外观 4.3 技术指标 4.4环境适应性， 4.5 标志、包装 5检验规则.
2
4
5.1 检验分类 5.2 出厂检验. 5.3 型式试验.. 6标志，包装、运输和贮存 6.1 标志. 6.2 包装.. 6.3 运输. 6.4 贮存..
.6
6
6
表1 基本参数及尺寸. 表2 检验项目和顺序
. JB/T9452—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T9452一1999《气象仪器用机械式钟机旋转自记钟》，与JB/T9452一1999相比主要
技术变化如下：
一增加了环境适应性等试验方法；一修改了检验规则。 本标准由中国机械工业联合会提出。 本标准由机械工业气象仪器标准化技术委员会（CMIF/TC22）归口。 本标准起草单位：长春气象仪器研究所、国家气象仪器质量监督检验中心。 本标准主要起草人：刘文芝、刘述广、吴展、王明蕊。 本标准所代替标准的历次版本发布情况为：
-JB/T476—1964: ZBY133—1983; JB/T9452—1999。
II JB/T9452—2017
气象仪器机械式钟机旋转自记钟
1范围
本标准规定了气象仪器用机械式钟机旋转自记钟的技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于气象仪器用机械式钟机旋转自记钟（以下简称自记钟）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法
3技术要求
3.1型式、基本参数及尺寸 3.1.1 自记钟的型式如下：
日记型：一周记型；日周两用型。
3.1.2 2自记钟的基本参数及尺寸见表1。
表1基本参数及尺寸满弦后走时持续时间不
钟简尺寸 mm
钟筒旋转一周时间
钟简旋转方向（从上往下看）
型式
温度计、湿度计、压力计直径
雨量计
小于 h 36
h
高度
高度
直径
134 0.26 134 0.5
日记周记日周两用
26±0.05 176±0.3 26±0.05或 176±0.3
93_0.23 93±0.25
顺时针方向
180
3.2结构与外观 3.2.1 自记钟的擒纵调速器应符合以下要求：
在有效工作时间内，摆幅不小于180°：
1 JB/T9452—2017
一摆轮应平衡，摆动时不应有偏扭，跳动等现象：一游丝应平整，排列均匀，工作时游丝间无碰触现象一宝石轴承应不少于11个：
走时声音应均匀一致，无杂音。
3.2.2 2钟速调整器应符合以下要求：
a）度盘上应标明调整的“+”和“_”方向标志； b）出厂时，指针对中间位置的负向偏移量应在全程的3/16范围内： c）指针由度盘上中间刻线到任一极端刻线的调速范围应不小于7min/24h。
3.2.3自记钟在发条自然放松（自行停摆）后，当重新上弦不大于两圈时应能自行启动。 3.2.4齿轮啮合间隙所引起的钟简空转量反映在记录纸上的距离，应符合以下要求：
一日记自记钟不大于相邻两时间弧线间距的1/3；一周记自记钟不大手相邻两时间弧线间距的1/4：日周两用自记钟应分别符合日记和周记自记钟的相应要求。
3.2.5自记钟的钟筒应符合以下要求：
a）外表面应平整、圆滑、无凹凸变形等现象： b）钟筒绕中心轴旋转时，外表面上任意点之径向圆跳动应不大于0.4mm，底座上表面的轴向圆跳
动应不大于0.2mm。
3.2.6 自记纸压条的尺与弹性应适当，其使用时应方便，可靠，直笔尖能从其上面顺利滑过 3.2.7自记钟各零、部件所覆保护层应牢固、均匀、光洁，不应有脱层、锈蚀等现象 3.2.8 3自记钟各零、部件的安装应正确、牢固：各转动件转动应灵活、平稳：在正常使用条件下，不应有动作不灵、松脱、变形和破裂等现象。 3.3技术指标 3.3.1自记钟的性能均以符合相应专业标准的自记纸（以下简称自记纸）上的时间标度线为参考单位，且在空气温度为（20土5）℃、空气相对湿度不大于80%的条件下，应符合以下要求：
一记时误差：
·日记自记钟在24h内任意时刻的记时误差在土5min之间： ·周记自记钟在168h内任意时刻的记时误差在土30min之间； ·日周两用自记钟应分别符合日记和周记自记钟记时误差的要求。
一记时误差变化：
·日记自记钟在24h内的任意相邻4h记时误差变化范围在土3min之间： ·周记自记钟在168h内的任意相邻24h记时误差变化范围在土18min之间： ·日周两用自记钟应分别符合日记和周记自记钟记时误差变化的要求。
3.3.2 2自记钟在温度为4℃～36℃范围时，温度系数应不大于2s/（d·℃）。 3.4环境适应性 3.4.1工作环境
自记钟应能在空气温度为-35℃～60℃的条件下正常工作。 3.4.2 储运环境
自记钟在运输包装的条件下应符合GB/T25480一2010的规定，其中高温试验参数为45℃，低温试验参数为-35℃，自由跌落高度应符合GB/T25480一2010中表1的规定。
2 JB/T9452—2017
4试验方法
4.1型式、基本参数及尺寸 4.1.1应用计时仪器（时钟）记录钟简旋转时间，其结果应符合3.1.2的要求。 4.1.2用充许误差为0.01mm的外径干分尺，在钟筒直径互相垂直的方向，分上，中，下三个位置分别测量钟筒外径。用允许误差为0.05mm的深度尺，测量钟筒高度，在间隔120°的三个位置各测量一次。测量值与标称值的最大差值应符合3.1.2的要求。 4.2结构与外观 4.2.1目测、实际操作或用计量器具检查3.2.1、3.2.2a）、3.2.2b）、3.2.5a、3.2.7、3.2.8，结果应符合其要求。 4.2.2调速范围按以下要求试验：
一试验设备：误差测量范围为土999s/d、精度为1.0s/d的电子校表仪（以下简称校表仪）：
一试验环境条件：在空气温度为（20土5）C的室内或设备中进行试验：一试验步骤：将自记钟的快慢针分别调至中间、“+”极端和“二”极端位置。用校表仪测出三种
状态的瞬时日差，测定时间不少于30s（以下相同）：数据处理：分别求出“+”极端与中间位置、“二”极端与中间位置瞬时日差代数差的绝对值，即为调速范围，其结果应符合3.2.2c）的要求。
4.2.3启动圈数：将发条自然放松（自行停摆）后的自记钟，按其工作位置装在试验台上，上弦并记录自记钟自行启动时的上弦圈数。其结果应符合3.2.3的要求。 4.2.4啮合间隙的试验方法如下，其结果应符合3.2.4的要求：
a）将自记钟上满弦、装好自记纸后，安装在试验台上。笔尖灌好自记墨水。 b）用手顺时针旋转钟筒，当笔尖对准自记纸上任一时间弧线后做出时间记号。然后逆时针方向转
动钟筒（切勿用力过大）至齿面反向接触后做出时间记号。 c用上述方法，在钟简圆周成120°的三个位置上分别重复步骤b d）用5倍放大镜读取各对时间记号间的距离，取其最大值即为合间隙。
4.2.5钟筒径向圆跳动与底座上表面轴向圆跳动的试验方法如下，其结果应符合3.2.5b）的要求：
a）将自记钟按其工作位置安装在试验台上后一同放在平台之上。 b）在自记钟筒上套入专用测量环（钢制5mm厚圆环），上下面平行度误差应不大于0.02mm；温
度计、湿度计、气压计用测量环内径为930.12"mm，外径为105mm；雨量计用测量环内径为 1340.4gmm，外径为150mm
c）把装有千分表的两个表架在平台上移向自记钟，使千分表的测头分别与钟筒及测量环上平面接
触，且千分表轴分别垂直于钟筒轴线及测量环上平面。然后轻轻转动钟筒，观察两个千分表的示值变化。
d）径向圆跳动测量应在钟筒的上、中、下三个位置进行；轴向圆跳动测量应使测量环的内孔与钟
简在120°的三个位置上时分别进行。 e干分表示值变化的最大值即为跳动量。
4.2.6观察自记纸，其在钟筒上不应出现松脱、滑动现象。在试验台上缓慢转动钟筒时，笔尖应能从压条上顺利滑过。试验应在上、中，下三个位置上分别进行。其结果应符合3.2.6的要求。 4.3技术指标 4.3.1记时误差 4.3.1.1试验设备：
3 JB/T9452—2017
一日差范围不超出土30s的钟表（以下简称标准钟表）：试验台；温度表：测量范围为-10℃～45℃，允许误差为土0.5℃：湿度表：相对湿度测量范围为30%～100%，允许误差为土5%； 5倍放大镜。
4.3.1.2试验环境条件：在空气温度为（20土5）℃、相对湿度为40%～70%的室内或设备中进行试验。 4.3.1.3试验步骤：将自记钟装好自记纸，上满弦后安装在试验台上。笔尖灌好自记墨水，待日记自记钟走时15min，周记自记钟走时30min，记录标准钟表的时间，并做出时间记号。以标准钟表时间为准，日记自记钟每隔4h，周记自记钟每隔24h，做一时间记号。日记自记钟做完第六次时间记号周记自记钟做完第七次时间记号后，使自记钟继续运转，当运行到初始时间记号时，记录标准时间，之后自记钟继续运转到停止，再做一时间记号并记录标准时间。 4.3.1.4数据处理：取下自记纸，检查满弦后走时延续时间。用放大镜读取每个时间记号对应的记录时间，日记自记钟读数准确到1min，周记自记钟读数准确到6min，计算其任意时刻的记时误差。记时误差变化为相邻两个时间记号间记时误差代数差的绝对值。 4.3.1.5试验结果：应符合3.1.2中钟简旋转一周时间的要求和3.3.1的要求 4.3.2温度系数 4.3.2.1试验设备：
一恒温设备：0℃～40℃可调，控制误差不超出土1℃；电子校表仪。
4.3.2.2试验环境条件：在0℃C一40℃的设备中进行试验。 4.3.2.3试验步骤：将自记钟上满弦后安装在试验台上，依次在4℃和36℃的环境中各稳定2h，然后分别测出瞬时日差W.和W36°自记钟在4℃试验后和做36℃试验前，在室温中放置应不少于1h。 4.3.2.4数据处理：
按公式（1）计算温度系数。
C=(W36-W4) /(t36-ta)
(1)
式中：
C一自记钟温度系数，单位为秒每天摄氏度［s/（d·℃)]： W36 -36℃时瞬时日差，单位为秒每天（s/d）； W4 4℃时瞬时日差，单位为秒每天（s/d》； t36 恒温设备设定36℃C试验温度时的实际温度值，单位为摄氏度C）： t4- 恒温设备设定4℃试验温度时的实际温度值，单位为摄氏度（℃）。
4.4环境适应性 4.4.1工作环境
工作环境试验按以下方法进行，其试验结果应符合3.4.1的要求
试验设备：高低温试验设备。 试验环境条件：在（-33～58）℃土2℃的设备中进行试验。 试验程序：先做高温（58℃土2℃）试验，后做低温（-33℃土2℃）试验试验步骤： 1）将自记钟装好自记纸，上满弦后安装在试验台上，笔尖灌好防冻自记墨水后，一并先后放
入高、低温试验设备中； 2）升温、降温到规定值后稳定4h；
4 JB/T9452—2017
3）取出自记钟，检查工作是否正常； 4）检查曲线与相应走时有无明显差异。
4.4.2储运环境
按GB/T254802010规定的方法进行试验，其结果应符合本标准3.4.2的要求。 4.5标志、包装
目测逐项检查，其结果应符合6.16.2的要求。
5检验规则
5.1 检验分类
检验分为出厂检验和型式试验。 5.2 2出厂检验 5.2.1 每台自记钟应经制造厂检验合格后方能出厂，并附有产品合格证。 5.2.2 每台自记钟应按表2的规定进行出厂检验。
表2 检验项目和顺序
要求 3.1.2 3.1.2
序号 1 2 3 4 5 6 7 8 9 10 11 12 13
检验项目钟筒旋转时间钟简尺寸
试验方法 4.1.1 4.1.2 4.2.1 4.2.2 4.2.3 4.2.4 4.2.5 4.2.6 4.3.1 4.3.2 4.4.1 4.4.2 4.5
出厂检验 型式试验
. . . . . . . . . . . . .
. . . 0 . . . . . 0 0 0 .
3.2.13.2.2a)3.2.2b) 3.2.5a)、3.2.73.2.8
目测或实际操作检验项目
调速范围启动圈数啮合间隙
3.2.2 c) 3.2.3 3.2.4 3.2.5 b) 3.2.6 3.3.1 3.3.2 3.4.1 3.4.2 6.16.2
钟筒径向圆跳动与底座上表面轴向圆跳动
自记纸压条
记时误差温度系数工作环境储运环境
技术指标
环境适应性
标志、包装
注： ●为必检项目：○为需要时进行检验的项目。
