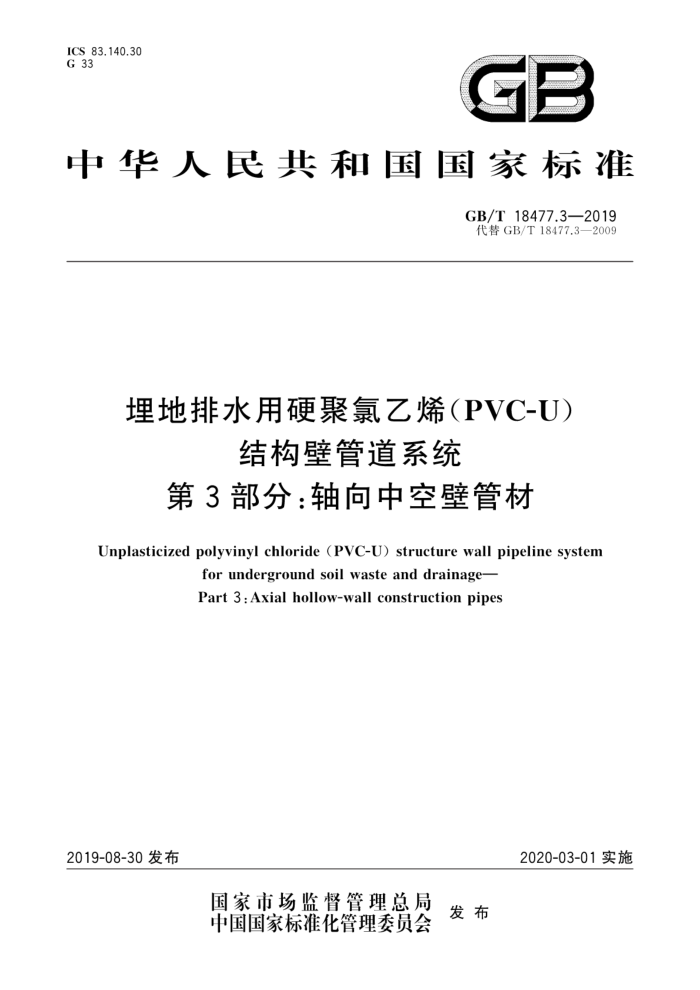

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T18477.3—2019 代替GB/T18477.3—2009
埋地排水用硬聚氯乙烯（PVC-U）
结构壁管道系统
第3部分：轴向中空壁管材
Unplasticized polyvinyl chloride (PvC-U) structure wall pipeline system
forunderground soil wasteand drainage Part3:Axialhollow-wallconstructionpipes
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T18477.3—2019
目 次
前言范围 2 规范性引用文件
术语和定义、符号材料
3
4
5 分类
结构型式与连接方式要求试验方法检验规则
6
O
10 12
10标志、运输、贮存附录A（资料性附录） 无压管材用聚氯乙烯（PVC)混配料性能附录B（资料性附录） 低压排水管材用聚氯乙烯(PVC)混配料性能参考文献
13
1 4
15 GB/T18477.3—2019
前言
GB/T18477《埋地排水用硬聚氯乙烯（PVC-U)结构壁管道系统》分为三个部分：
第1部分：双壁波纹管材；一第2部分：加筋管材；
第3部分：轴向中空壁管材。 本部分为GB/T18477的第3部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分代替GB/T18477.3一2009《埋地排水用硬聚氯乙烯（PVC-U)结构壁管道系统 第3部分：
双层轴向中空壁管材》，与GB/T18477.3一2009相比，主要技术变化如下：
增加了应用于公称压力≤0.2MPa的农田灌溉工程（见第1章）；增加了某些“术语和定义、符号”（见第3章）；增加了SN10环刚度等级（见5.1）；增加了管材按铅限量分类（见5.2）；增加了管材按压力分类（见5.3）； -将"5.2标记”移至本部分第10章（见10.1，2009年版的5.2)；增加了溶剂粘接、弹性密封圈及钢骨架一体成型密封圈及哈夫连接方式（见6.2）；
一增加了管材规格尺寸；增加了溶剂胶粘连接承口最小深度和承口中部平均内径及承口空腔壁
厚的要求：修改了弹性密封圈承口尺寸的相关要求（见7.2.2）；增加了不圆度的要求（见7.2.3）；增加了低压排水管材的耐内压试验要求（见7.3）；增加了铅限量（见7.5）；修改了纵向回缩率试样的要求（见8.4.2.1，2009年版的8.4.2.1）；修改了加热后状态试验试样的要求（见8.4.3.1，2009年版的8.4.5.1）；修改了耐落锤冲击性能中落锤锤头要求，将冲头球面曲率半径为（90土0.5）mm修改为落锤型
一
号d90（见8.4.4，2009年版的8.4.7）；修改了环柔性试验条件（见8.4.5，2009年版的8.4.4）；增加了低压排水系统适用性试验（见8.4.9）；删除了二氯甲烷试验（见2009年版的8.4.8）；修改了管材组批的要求，增加了管材尺寸分组的要求（见9.2，2009年版的9.2）；修改了抽样方案，将接收质量限（AQL）由6.5提高到4.0（见9.3.2，2009年版的9.3.2）；修改了标志要求，并增加了示例（见10.1，2009年版的10.1）；增加了PVC混配料性能（见附录A和附录B）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分起草单位：山东东信塑胶有限公司、江苏河马井股份有限公司、广州特种承压设备检测研究
院、永高股份有限公司、广东联塑科技实业有限公司、北京建筑材料检验研究院有限公司（国家节水器具产品质量监督检验中心）、新疆天业节水灌溉股份有限公司、福建集友塑料有限公司、聊城大学、康泰塑胶科技集团有限公司、北京工商大学（轻工业塑料加工应用研究所）。
I GB/T 18477.3—2019
本部分主要起草人：王全龙、周敏伟、李茂东、黄剑、李统一、李延军、陈林、林漳鸿、滕谋勇、张双全、 潘福渠、徐海云。
本部分所代替标准的历次版本发布情况为：
GB/T18477.3—2009。
II GB/T18477.3—2019
理地排水用硬聚氯乙烯（PVC-U）
结构壁管道系统
第3部分：轴向中空壁管材
1范围
GB/T18477的本部分规定了埋地排水用硬聚氯乙烯(PVC-U)轴向中空壁管材（以下简称管材）的术语和定义、符号、材料、分类、结构型式与连接方式、要求、试验方法、检验规则及标志、运输、贮存。
本部分适用于以聚氯乙烯（PVC)树脂为主要原料，经挤出成型的市政工程、公共建筑室外、住宅小区的埋地排污、排水、埋地无压农田灌溉用管材，以及公称压力小于或等于O.2MPa的农田灌溉工程用管材。
注：若管材用于工业排污、排水时，管材耐化学性评价参见ISO4433-1和ISO4433-3
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1i 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 6111 流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T6671一2001热塑性塑料管材纵向回缩率的测定 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T 14152 热塑性塑料管材耐外冲击性能试验方法 时针旋转法 GB/T18042 热塑性塑料管材蠕变比率的试验方法 GB/T19278—2018 热塑性塑料管材、管件与阀门通用术语及其定义 GB/T 19471.1 塑料管道系统 硬聚氯乙烯（PVC-U)管材弹性密封圈式接头 偏角密封试验
方法
GB/T 19471.2 塑料管道系统 硬聚氯乙烯（PVC-U)管材弹性密封圈式接头 负压密封试验方法
GB/T20221—2 2006 无压埋地排污、排水用硬聚氯乙烯（PVC-U)管材 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T26125—2011 电子电气产品六种限用物质（铅、汞、镐、六价铬、多漠联苯和多漠二苯醚）
的测定
QB/T2568 硬聚氯乙烯(PVC-U)塑料管道系统用溶剂型胶粘剂
3术语和定义、符号
3.1术语和定义
GB/T19278一2018界定的以及下列的术语和定义适用于本文件。为了便于使用，以下重复列出
1 GB/T18477.3—2019
了GB/T19278一2018中的某些术语和定义 3.1.1
公称尺寸 nominal size 与外径相关的公称尺寸。 [GB/T19278—2018，定义2.3.5］
3.1.2
公称外径 nominaloutsidediameter 管材或管件插口部位外径的名义值。 ［GB/T19278—2018，定义2.3.8]
3.1.3
（任一点）外径 outsidediameter(at anypoint) 在管道部件垂直于轴向的横截面上，过圆心的直线与截面外轮廓的两个交点之间的距离 [GB/T19278—2018,定义2.3.9]
3.1.4
平均外径 mean outside diameter 管道部件任一横截面的外圆周长除以3.142（圆周率)并向大圆整到0.1mm得到的值。 [GB/T19278—2018,定义2.3.11]
3.1.5
（任一点)内径 inside diameter (at any point) 在管道部件垂直于轴向的横截面上，过圆心的直线与截面内表面的两个交点之间的距离。 [GB/T19278—2018,定义2.3.14]
3.1.6
平均内径 mean inside diameter 同一截面上相互垂直的两个或多个内径测量值的算术平均值。 [GB/T19278—2018定义2.3.15]
3.1.7
承口平均内径 mean inside diameter of socket 承口规定部分的平均内径。 [GB/T19278—2018,定义2.3.16]
3.1.8
管材中空部分的内、外层壁厚 wall thickness of the inside and out layer 构成管材中空区的内、外层壁厚。
3.1.9
无铅管材 un-leaded pipe 以聚氯乙烯树脂为主要原料，在生产加工过程中不使用含铅助剂的管材。
3.2符号
下列符号适用于本文件。 A：承口配合深度。 Amin：弹性密封圈承口最小配合深度。 C：承口密封区长度。 Cmin：最小密封区长度。 DN：公称尺寸。
2 GB/T18477.3—2019
d。：管材任一点外径。 dem：平均外径。 dem.mx：最大平均外径。 dem.min：最小平均外径。 d；：管材任一点内径。 dim.min：最小平均内径。 dn：公称外径。 d.：承口内径。 dsm.max：承口最大平均内径。 dsm-min：承口最小平均内径。 emin：管材空腔部分最小内、外层壁厚。 ei：管材空腔部分外层壁厚。 e2：管材空腔部分内层壁厚。 L：管材长度。 LI：管材有效长度。 L2.min：溶剂粘接承口最小深度。 L3.min：弹性密封圈连接最小承插深度。 SN：公称环刚度。
材料
4
生产管材的混配料应以聚氯乙烯(PVC)树脂为主，加人必要的添加剂并分散均匀。 注1：用于无压排污、排水时，PVC混配料性能参见附录A。 注2：用于低压排污、排水时，PVC混配料性能参见附录B。
4.1
4.2 允许使用本厂产生的同类、同级产品的清洁回用料， 4.3 胶粘剂应符合QB/T2568的要求，弹性密封圈材料应符合GB/T21873的要求。
5分类
5.1 管材按环刚度分级
管材的环刚度分为6个等级，见表1。
表1 公称环刚度等级
等级环刚度/（kN/m"）
SN4 4.0
SN6.3 6.3
SN8 8.0
SN12.5 12.5
SN10 10.0
SN16 16.0
5.2 管材按铅限量分类
按铅限量分为无铅管材和含铅管材。 5.3 管材按压力分类
管材按压力分为无压管材和低压管材。
3 GB/T18477.3—2019
6结构型式与连接方式
6.1结构型式
典型的结构型式见图1。 注：管材扩口为双头扩口。
图1 典型结构示意图
6.2连接方式
管材的连接方式分为溶剂粘接式、弹性密封圈及钢骨架一体成型密封圈式、哈夫连接式，不同连接方式示意图分别见图2、图3、图4
注：d。≤315mm时可采用溶剂粘接式或弹性密封圈及钢骨架一体成型密封圈式；315mm 弹性密封圈（钢骨架一体成型密封圈)式或哈夫式；d.>1600mm时采用哈夫式或其他有效连接方式
1
图2溶剂粘接式
说明：
弹性密封圈或钢骨架一体成型密封圈。
图3弹性密封圈及钢骨架一体成型密封圈式
