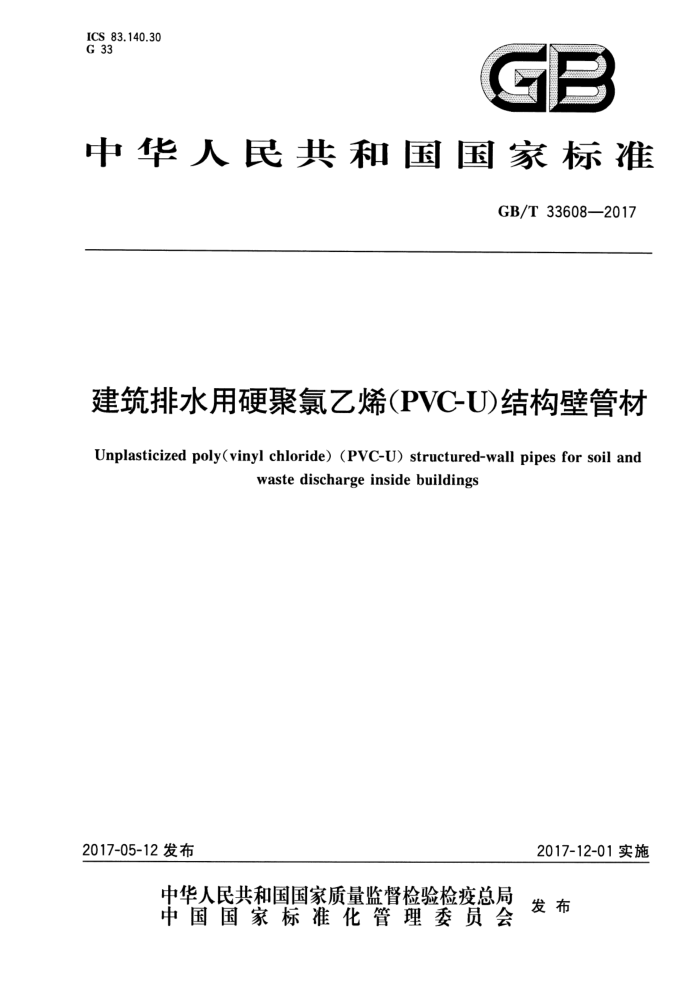

中华人民共和国国家标准
GB/T33608—2017
建筑排水用硬聚氯乙烯(PVC-U)结构壁管材
Unplasticized poly(vinyl chloride) (PVC-U) structured-wall pipes for soil and
waste discharge inside buildings
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33608—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本标准起草单位：广东联塑科技实业有限公司、顾地科技股份有限公司、成都川路塑胶集团有限公
司、永高股份有限公司、福建亚通新材料科技股份有限公司、浙江中财管道科技股份有限公司、湖北金牛管业有限公司、日丰企业集团有限公司。
本标准主要起草人：张慰峰、李贤梅、王兴华、黄剑、许盛光、陈建春、刘峰、李白千。
I GB/T33608—2017
建筑排水用硬聚氯乙烯（PVC-U)结构壁管材
1范围
本标准规定了建筑排水用硬聚氯乙烯(PVC-U)结构壁管材（以下简称为管材”)的术语和定义、材料、分类、结构形式和标记、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于以聚氯乙烯树脂为主要原料，加人必要的添加剂，经挤出成型的建筑排水用硬聚氯乙烯(PVC-U)结构壁管材。
本标准不适用于发泡类的管材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2918—1998 塑料试样状态调节和试验的标准环境 GB/T5761一2006悬浮法通用聚氯乙烯树脂 GB/T6671一2001热塑性塑料管材纵向回缩率的测定 GB/T8802一2001热塑性塑料管材、管件维卡软化温度的测定 GB/T8804.2一2003热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚
氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材
GB/T8806—2008 塑料管道系统塑料部件 ：尺寸的测定 GB/T9647—2015 热塑性塑料管材环刚度的测定 GB/T14152—2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T19278—2003 热塑性塑料管材、管件及阀门通用术语及其定义 QB/T2803—2006 硬质塑料管材弯曲度测量方法
3术语和定义
GB/T19278一2003界定的以及下列术语和定义适用于本文件。
3.1
螺棱 helixridge 管材内壁沿管材轴向呈螺旋状，具有导流作用的凸线
3.2
螺棱高度 height of helix ridge h 螺棱顶端到管材内壁的径向距离，由式(1)计算得出：
h=H-e
(1) 1 GB/T33608—2017
式中： H—螺棱顶端到管材外壁的径向距离，单位为毫米（mm）； e 结构壁厚，单位为毫米（mm）。
3.3
螺棱距 screwpitchof helixridge 同一螺棱旋转一周的轴向距离。
3.4
结构壁厚 structured-wall thickness e 不包括螺棱，管材内外表面之间的径向距离。
3.5
结构壁外层壁厚 outsidelayerthickness of structured-wall e1 管壁带空腔的管材，空腔区域与管材外表面之间的径向实壁厚度。
3.6
结构壁内层壁厚 inside layerthickness of structured-wall e? 不包括螺棱高度，管壁带空腔的管材，空腔区域与管材内表面之间的径向实壁厚度。
3.7
格肋厚 thickness of space rib b 管壁带空腔的管材，相邻空腔区域之间的筋的厚度。
4材料
生产管材的原料应以聚氯乙烯树脂为主，加人为生产符合本标准要求的管材所必需的添加剂，添加剂应分散均匀。
PVC树脂应符合GB/T5761一2006，树脂的K值应不小于64。 允许使用来自同一厂家生产管材产品的清洁回用料，所生产的管材应符合本标准的要求。
5分类、结构形式和标记
5.1管材分类
管材按结构形式分为实壁内螺旋管材、中空壁管材、中空壁内螺旋管材。 注：其中内表面带螺棱的管材只适用于建筑排水用立管。
5.2 管材结构形式
5.2.1实壁内螺旋管材
外表面光滑、内表面带螺棱、管壁不带空腔的结构壁管材。典型的结构示意图见图1。
2 GB/T33608—2017
-
图1实壁内螺旋管材典型结构示意图
5.2.2 中空壁管材
内外表面光滑、管壁带均匀分布空腔结构的结构壁管材。典型的结构示意图见图2。
d.
图2中空壁管材典型结构示意图 GB/T33608—2017
5.2.3中空壁内螺旋管材
外表面光滑、内表面带螺棱、管壁带均匀分布空腔结构的结构壁管材。典型的结构示意图见图3。
d
图3中空壁内螺旋管材典型结构示意图
5.3管材标记
管材按以下要求进行标记：
本标准编号公称外径×最小结构壁厚（d。Xemin）结构形式材料：PVC-U 用途：建筑排水用
示例：
d,Xemia 110×5.0 GB/T33608—2017
用途建筑排水用
材料 PVC-U 中空壁管材
结构形式
本标准编号
6要求
6.1颜色
管材一般为白色，其他颜色可由供需双方协商确定。
4 GB/T33608—2017
6.2外观 6.2.1管材内外表面不应有气泡、裂口和明显的痕纹、凹陷、色泽不均及分解变色线。管材两端面应切割平整并与轴线垂直。 6.2.2螺棱应完整、光滑，无断棱、无变形等缺陷。 6.2.3 3螺棱旋转方向应为逆时针方向。
注：逆时针方向是指从管材近端口观察，螺校是沿逆时针旋转至远端口的方向。 6.3尺寸 6.3.1长度
管材长度一般为4m或6m，其他长度可由供需双方协商确定。管材的长度不应有负偏差。 6.3.2 平均外径、结构壁厚 6.3.2.1 实壁内螺旋管材平均外径、结构壁厚
实壁内螺旋管材平均外径、结构壁厚应符合表1的规定。
表1平均外径、结构壁厚
单位为毫米
平均外径
结构壁厚
公称外径 d.
d.m
最大结构壁厚
最小平均外径
最大平均外径
最小结构壁厚
d en.min 50.0 75.0 110.0 125.0 160.0
d em.max 50.2 75.3 110.3 125.3 160.4
emax 2.4 2.7 3.8 3.8 4.6
e mi
50 75 110 125 160
2.0 2.3 3.2 3.2 4.0
6.3.2.2 中空壁管材、中空壁内螺旋管材平均外径、结构壁厚、结构壁外层壁厚、结构壁内层壁厚及格肋厚
中空壁管材、中空壁内螺旋管材平均外径、结构壁厚、结构壁外层壁厚、结构壁内层壁厚及格肋厚应符合表2的规定。
表2平均外径、结构壁厚、结构壁外层壁厚、结构壁内层壁厚及格肋厚平均外径
单位为毫米
格肋厚 b 最小格肋厚 bmin 0.8 0.9
结构壁厚
结构壁外层壁厚
结构壁内层壁厚
den
e
e:
e
最小平均 最大平均 最小结构 最大结构 最小结构 最大结构
最小结构 最大结构
公称外径
壁外层 壁外层 壁内层 壁内层
d.
壁厚 壁厚
外径
外径
d en mia d em.max e min e max 壁厚
壁厚 e1.mex 1.6 1.9
壁厚 e2.min 1.0 1.0
壁厚 e2.max 1.4 1.5
e1.min 1.1 1.3
50 75
5.3 5.5
50.0 75.0
50.2 75.3
4.0 4.0 GB/T 33608—2017
表2（续）
单位为毫米
结构壁内层壁厚 格肋厚
平均外径 dem
结构壁厚
结构壁外层壁厚
6
e
e
e
最小平均 最大平均 最小结构 最大结构 最小结构 最大结构 最小结构 最大结构 最小格
公称外径
壁外层 壁外层 壁内层 壁内层 e1.min e1.mx e2.min e2.max
dn
d em-mina d em.max E min max 壁厚 壁厚 壁厚 壁厚 肋厚
外径 外径 壁厚 壁厚
bmin
2.3 1.1 1.7 1.0
110 110.0 110.3 5.0 6.7 125 125.0 125.3 5.0 6.7 1.8 2.5
1.6
1.2 1.8 1.0 1.5
2.9
2.2
1.1
160.0 160.4
6.0
7.7
2.2
160
6.3.3 螺棱数量、螺棱高度和螺棱距 6.3.3.1 实壁内螺旋管材螺棱数量、螺棱高度和螺棱距
实壁内螺旋管材螺棱数量、螺棱高度和螺棱距应符合表3的要求。
表3 螺棱数量、螺棱高度和螺棱距
螺棱数量条 ≥4 ≥4 ≥6 >6 ≥8
螺棱距 mm ≤4 000 ≤4 000 ≤4 000 ≤4 000 ≤4 000
公称外径(d。)
螺棱高度(h)
mm ≥1.5 ≥1.7 ≥1.7 ≥1.8 ≥2.0
mm 50 75 110 125 160
6.3.3.2 中空壁内螺旋管材螺棱数量、螺棱高度和螺棱距
中空壁内螺旋管材螺棱数量、螺棱高度和螺棱距应符合表4的要求。
表4 螺棱数量、螺棱高度和螺棱距
公称外径（d.)
螺棱数量条 ≥4 ≥4 ≥6 ≥6 ≥8
螺棱高度(h）
螺棱距 mm ≤4 000 4 000 ≤4 000 ≤4 000 ≤4 000
mm ≥1.3 ≥1.5 ≥1.7 ≥1.7 ≥1.8
mm 50 75 110 125 160
6
