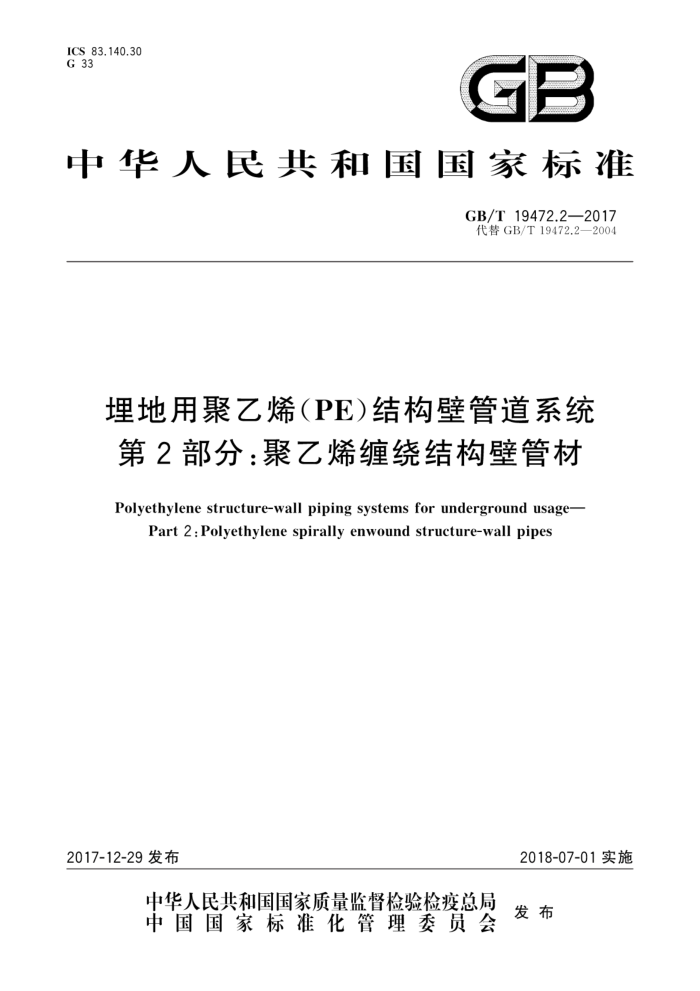

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T19472.2—2017 代替GB/T19472.2—2004
埋地用聚乙烯（PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材
Polyethylene structure-wall piping systems for underground usage-
-
Part 2 : Polyethylene spirally enwound structure-wall pipes
2018-07-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T19472.2—2017
目 次
前言
范围规范性引用文件术语和定义、符号、缩略语原料管材分类和标记结构型式和连接方式要求试验方法检验规则 10 标志、运输和贮存附录A（资料性附录） PE管材及管件原料的其他特性附录B（资料性附录） 典型管件示意图附录C（资料性附录） 管材、管件的连接方式示意图附录D（规范性附录） 拉伸试验样品的制备方法附录E（规范性附录） 弹性密封圈接头的密封试验方法参考文献
2
3
4
6
8
13
15
16 18 19 21 23
+++
25
30 GB/T19472.2—2017
前言
GB/T19472《埋地用聚乙烯（PE)结构壁管道系统》分为两个部分：
第1部分：聚乙烯双壁波纹管材；第2部分：聚乙烯缠绕结构壁管材。
本部分为GB/T19472的第2部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T19472.2一2004《埋地用聚乙烯（PE)结构壁管道系统 第2部分：聚乙烯缠绕结
构壁管材》，与GB/T19472.2一2004相比，主要要求变化如下：
修改了范围：修改了氧化诱导时间（原热稳定性)的要求（4.1表1)；修改了环刚度等级（5.1.1表2）；修改了A型结构壁管、B型结构壁管的描述（6.1.1、6.1.2）；删除了原标准A型结构壁管图1中第2个图、图2中第2个图（6.1.1）；增加了C型结构壁管（6.1.3）；增加了B型、C型结构壁管材的弹性密封连接示意图（6.4图6b)）；修改了外观的要求（7.2）；修改了A型结构壁管、B型结构壁管最小壁厚的要求（7.3.2表3）；增加了C型结构壁管最小壁厚的要求（7.3.2表3）；增加了B型缠绕结构壁管的公称尺寸（DN/ID3100、DN/ID3200、DN/ID3300、DN/ID3400、 DN/ID3500）、最小平均内径尺寸、最小壁厚（7.3.2表3）；修改了弹性密封件连接的最小接合长度的要求（7.3.3.1表4）；增加了管材的物理性能（灰分、氧化诱导时间、密度)的要求（7.4.1)；修改了管材的力学性能（环柔性、熔接处的拉伸力）的要求（7.4.2）；增加了管件的物理性能（灰分、氧化诱导时间、密度）的要求（7.4.3)；修改了尺寸（8.3）；修改了冲击性能的试验（8.7）；增加了灰分、氧化诱导时间、密度的试验方法（8.6、8.7、8.8）；修改了出厂检验（9.3）；修改了原料的其他特性（附录A）：删除了原标准附录C中图C.2中第二个图、图C.3和图C.5；其他编辑性修改，
-
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任本部分由中国轻工业联合会提出本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分起草单位：河北有容管业有限公司、福建纳川管材科技股份有限公司、哈尔滨东高新型管材
有限公司、杭州联通管业有限公司、宝路七星管业有限公司、飞跃（台州)新型管业科技有限公司、浙江东管管业有限公司、广东联塑科技实业有限公司、中国航空规划设计研究总院有限公司。
本部分主要起草人：牛建英、魏作友、郝建忠、徐红越、陈毅明、冯平、楼红尧、李统一、赵洁、顾红。 本部分所代替标准的历次版本发布情况：
GB/T19472.2—2004。
1 GB/T19472.2—2017
理地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材
1范围
GB/T19472的本部分规定了埋地用聚乙烯缠绕结构壁管材及管件的术语和定义、符号、缩略语、 原料、管材分类和标记、结构型式和连接方式、要求、试验方法、检验规则、标志、运输和贮存。
本部分适用于以聚乙烯（PE)树脂为主要原料，以聚烯烃材料作为辅助支撑结构，采用缠绕成型工艺，经加工制成的结构壁管材、管件（或实壁管件）。
本部分规定的管材、管件适用于长期工作温度在45℃以下的埋地排水、排污等工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1—2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2918—1998 塑料试样状态调节和试验的标准环境 GB/T3682—2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T6111—2003 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6671—2001 热塑性塑料管材纵向回缩率的测定 GB/T8804.3—2003 热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T8806—2008 塑料管道系统塑料部件尺寸的测定 GB/T 9345.1—2008 塑料灰分的测定第1部分：通用方法 GB/T9647—2015 热塑性塑料管材环刚度的测定 GB/T14152—2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T18042—2000 热塑性塑料管材变比率的试验方法 GB/T19278—2003 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T19466.6一2009塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT）和氧
化诱导温度（动态OIT)的测定
GB/T21873—2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范
3术语和定义、符号、缩略语
3.1术语和定义
GB/T19278一2003界定的以及下列术语和定义适用于本文件。
3.1.1
缠绕结构壁管材spirallyenwound structure-wallpipes 采用缠绕成型工艺，以聚烯烃材料作为辅助支撑结构，经加工制成的管材。
1 GB/T19472.2—2017
3.1.2
管件 pipe fittings 用热成型部件和（或）几个管材段（可用实壁管）经二次加工制成的制品。
3.1.3
公称尺寸DN/ID nominal size DN/ID DN/ID 管材、管件内径尺寸的名义数值，
3.1.4
外径 outside diameter d. 在管材或管材插口上任一处横断面外径的测量值，
3.1.5
平均外径 mean outside diameter dem 管材或管材插口端任一横断面的外圆周长除以3.142（圆周率）并向上圆整到0.1mm得到的值。
3.1.6
内径 inside diameter d; 在管材、管件（不包括承口）的任一处垂直轴向横断面的内径测量值。
3.1.7
平均内径 mean inside diameter dim 相互垂直的两个或多个内径测量值的算术平均值。 注：改写GB/T19278—2003中定义3.11。
3.1.8
壁厚 wall thickness e 在管材、管件圆周上任一点测量的管壁厚度。
3.1.9
结构高度 structure height e. 管壁内外表面之间（A型结构壁管），或管壁内表面到肋顶端之间（B型、C型结构壁管）的径向
距离。 3.1.10
内层壁厚 inner wall thickness e4 B型、C型管材、管件的螺旋“O”型肋之间任意点的壁厚。
3.1.11
空腔部位下内层壁厚 inner wall of the cavitypart thickness es A型管材、管件任一处的空腔部位下方内壁与内表面之间的壁厚，
2 GB/T 19472.2—2017
3.1.12
公称环刚度 nominal ring stiffness SN 管材或管件环刚度的公称值，通常是一个便于使用的圆整数。 [GB/T19278—2003,定义6.6]
3.1.13
有效长度 effective length L 管材总长度与其承口插人深度的差。 [GB/T19278—2003,定义3.21]
3.2 符号
下列符号适用于本文件。 DN/ID
公称尺寸外径平均外径内径平均内径最小平均内径管件主管直径管件支管直径壁厚结构高度插口壁厚最小插口壁厚承口壁厚最小承口壁厚密封件部位的壁厚密封件部位的最小壁厚内层壁厚最小内层壁厚空腔部位下内层壁厚空腔部位下最小内层壁厚管材有效长度电熔连接最小熔接长度弹性密封件连接最小接合长度管件的设计长度管件的设计长度管件的设计长度管件的公称角度密度
d. d em d; d in d inm.min di di2 2 e. ei e1.min e2 E 2. min e3 e 3. min es e4.min es E5.min L L I nin
L2.min Z1 Z2 Z: β p
3.3 缩略语
下列缩略语适用于本文件。
3
