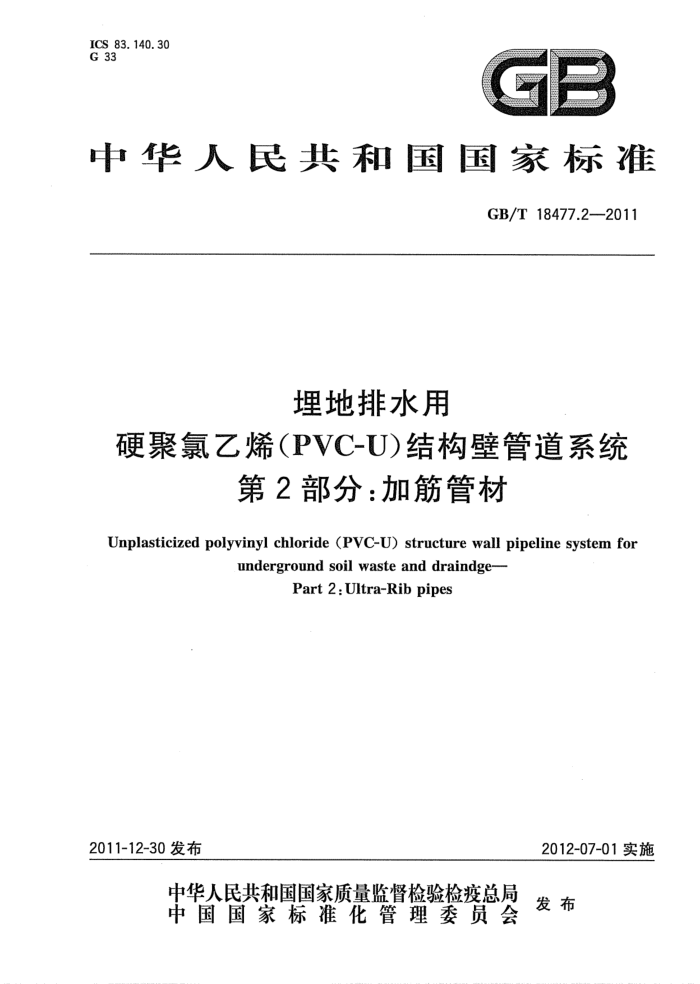

ICS 83.140.30 G 33
中华人民共和国国家标准
GB/T18477.2-—2011
埋地排水用
硬聚氯乙烯(PVC-U)结构壁管道系统
第2部分：加筋管材
Unplasticized polyvinyl chloride (PVC-U) structure wall pipeline system for
underground soil waste and draindge-
Part 2:Ultra-Rib pipes
2011-12-30发布
2012-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T18477.2—2011
前言
GB/T18477《埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统》分为三个部分：
-第1部分：双壁波纹管材；一第2部分：加筋管材；
第3部分：双层轴向中空壁管材。 本部分为GB/T18477的第2部分。 本标准按照GB/T1.1-2009给出的规则起草。 本部分参考了ISO21138-1：2007《无压埋地排水排污用热塑性塑料管道系统硬聚氯乙烯（PVC
U)、聚丙烯(PP)和聚乙烯(PE)结构壁管道系统第1部分：管材、管件和系统材料的规范和性能要求》 以及ISO21138-3：2007《无压埋地排水排污用热塑性塑料管道系统聚氯乙烯（PVC-U）、聚丙烯（PP) 和聚乙烯(PE)结构壁管道系统第3部分：外壁不光滑的B型管材和管件》中关于硬聚氯乙烯结构壁管材部分的要求。
请注意本部分的某些内容可能涉及专利。本部分的发布机构不应承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会塑料管材、管件及阀门分技术委员会（SAC/TC48/
SC3）归口。
本部分起草单位：公元塑业集团有限公司、天津军星管材制造有限公司、佛山高明顾地塑胶有限公司、安微国通高新管业科技有限公司。
本部分主要起草人：黄剑、夏成文、宋波、刘泳。
I GB/T18477.2——2011
理地排水用
硬聚氯乙烯（PVC-U)结构壁管道系统
第2部分：加筋管材
1范围
GB/T18477的本部分规定了以聚氯乙烯树脂（PVC)为主要原料，经挤出成型的适用于市政工程、 公共建筑室外、住宅小区的埋地排污、排水、排气、通讯线缆穿线用的埋地用硬聚氟乙烯（PVC-U)加筋管材（以下简称管材)的定义、符号、材料、产品分类与标记、管材结构与连接方式、要求、试验方法、检验规则和标志、运输、贮存。
本部分适用于系统工作压力不大于0.2MPa、公称尺寸不大于300mm的低压输水和排污管材。 在考虑到材料的耐化学性和耐温性以后，也适用于工业排水排污工程用管材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1一2003计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样
计划
GB/T2918—1998 塑料试样状态调节和试验的标准环境 GB/T6111—2003 流体输送用热塑性塑料管材耐内压试验方法 GB/T8802--2001 热塑性塑料管材、管件维卡软化温度的测定 GB/T8806-—2008 塑料管道系统塑料部件尺寸的测定 GB/T9647—2003 热塑性塑料管材环刚度的测定 GB/T14152——2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T18042—2000 热塑性塑料管材蠕变比率的试验方法 GB/T19278—2003 热塑性塑料管材、管件及阀门通用术语及其定义 HG/T3091—2000 橡胶密封件给排水及污水管道用接口密封圈材料规范 ISO13968：2008塑料管道系统热塑性塑料管材环柔性的测定（Plasticspipingandductingsys-
temsThermoplasticspipes--Determinationofringflexibility)
3术语、定义和符号
GB/T19278一2003界定的以及下列术语、定义和符号适用于本部分。 3.1术语和定义 3. 1. 1
公称尺寸nominalsize，DN/ID 与内径相关的公称尺寸，单位为毫米（mm）。
1 GB/T18477.2-2011
3. 1.2
平均内径meaninsidediameter 管材（不包括承口）同一横截面相互垂直的两内径算术平均值，单位为毫米（mm）。
3.1.3
最小平均内径minimummeaninsidediameter 平均内径允许的最小值，单位为毫米（mm）。
3.1.4
外径outsidediameter 管材上（不包括承口）筋形结构最大横截面的外径数值，单位为毫米（mm）。
3.1.5
平均外径meanoutsidediameter 管材上（不包括承口）筋形结构最大横截面上相互垂直的两外径算术平均值，单位为毫米（mm）。
3.1.6
壁厚wallthickness 管材沟槽处任点厚度的测量值，单位为毫米（mm）。
3.1.7
最小壁厚minimumwallthicknessatanypoint 壁厚允许的最小值，单位为毫米（mm）。
3. 1. 8
承口平均内径 meaninsidediameterofsocket 管材承口部位同一横截面相互垂直的两内径平均值，单位为毫米（mm）。
3.1.9
最小承口平均内径 minimummeaninsidediameterofsocket 平均承口内径允许的最小值，单位为毫米（mm）。
3.1.10
承口深度penetrationlength 承口端面至内壁圆柱端长度，单位为毫米（mm）。
3. 1.11
最小承口深度minimumpenetrationlength 承口深度允许的最小值，单位为毫米（mm）。
3.1.12
有效长度effectivelength 管材总长度与其承口插入深度的差，单位为米（m）。
3.2符号
A Amin din dimmin d. dem e 2
承口深度最小承口深度平均内径最小平均内径外径平均外径壁厚 GB/T 18477.22011
最小壁厚承口平均内径最小承口平均内径有效长度
Emin d. dsmin L
A
材料
生产管材所用的材料应以聚氯乙烯(PVC)树脂为主，其中可加人为提高管材加工性能和物理力学性能所必需的添加剂。允许使用本厂的清洁回用料。
5产品分类与标记
5
5.1分类
管材按环刚度等级分类，见表1。
表1 公称环刚度等级
单位为千牛每平方米
级别环刚度注：括号内为非首选环刚度等级。
SN4 ≥4. 0
SN8 ≥8.0
SN16 ≥16.0
(SN6. 3) ≥6.3
(SN12.5) ≥12.5
5.2 标记
PVC-U 加筋管
GB/T18477.2—2011
本标准号环刚度等级公称尺寸DN/ID 材料代号
5.3 标记示例
公称内径为400mm，环刚度等级为SN8的PVC-U管材： PVC-U加筋管DN/ID400SN8GB/T18477.2-2011
6 管材结构与连接方式
6.1管材结构
管材结构如图1所示。
3
