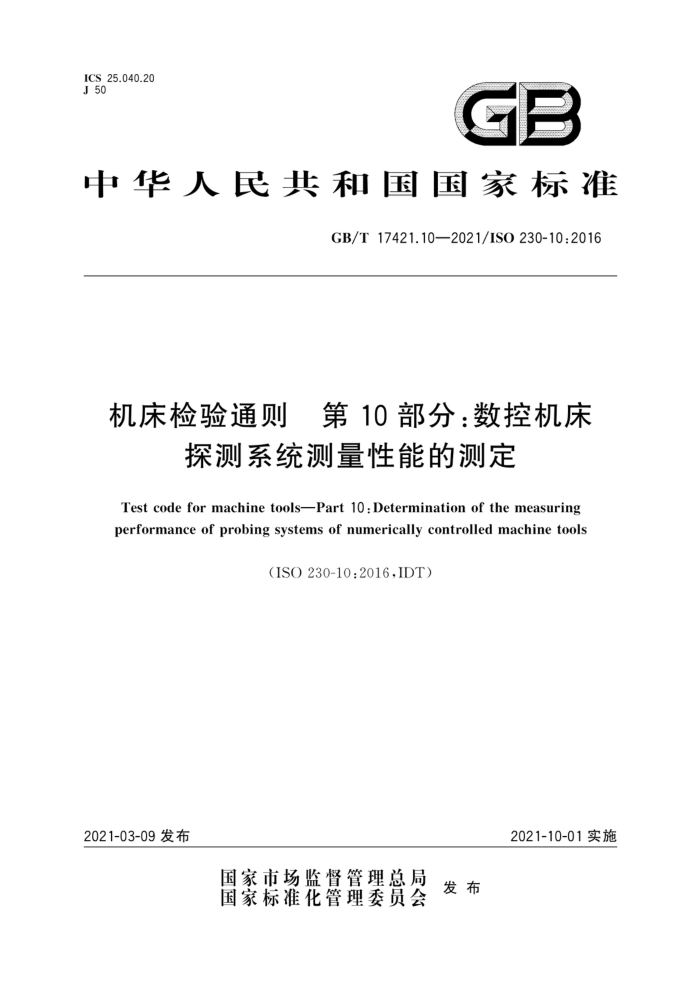

ICS 25.040.20 J 50
中华人民共和国国家标准
GB/T 17421.10—2021/ISO 230-10:2016
机床检验通则第10部分：数控机床
探测系统测量性能的测定
Test code for machine tools-Part 1O :Determination of the measuring performance of probing systems of numerically controlled machine tools
(ISO 230-10:2016,IDT)
2021-03-09 发布
2021-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 17421.10—2021/ISO 230-10 :2016
目
次
前言引言
范围
规范性引用文件
2
3 术语和定义 3.1 通用术语 3.2 关于探测系统的术语 3.3 与探测相关的术语 3.4 与扫描测头相关的术语(见附录 B)
一般要求 4.1 对探测系统测量性能的影响 4.2 测量单位 4.3 执行 ISO 230-1 4.4 检验工具
.............
..........
检测机床必备条件 4.6 检验顺序 4.7 检验项目 4.8 检测不确定性因素
4.5
检测结果报告热影响 5.1 总则 5.2 环境温度变化误差(ETVE)检测 5.3其他热变形检测 6 工件探测 6.1 总则 6.2 探测的重复性 6.3 探针触头漂移检测,A 6.4 探测刀具定位重复性检测,RpTL,x、RpTL,Y和 RpTL,z（R Probing-TOol_Location,X,Y,z)
4.9
10
2
2D 探测误差检测, PFTU.2D（PForm Tacile Unigue,2D）.
6.5 6.6 3D 探测误差检测,PFTU,3D（PForm_Tactile_ Unique,3D）.... 6.7 工件定位和定向检测,EPLA,Z、ELIN,Y、EcoR,x、EcOR,Y与 EcOR,z，（EPLAne,z）
12 13
15
(ELINe,Y)、(EcORner cordinates,X,Y,z). 6.8组合工件加工与定位检测,EcML,x、EcML.Y、EcML,z、RcML,x、RcML,Y与 RcML,z
(E Combined Machi 6.9时间延迟变化检测 6.10外形尺寸测量性能检测
,X,Y,z)、(RCombined I
19
20
24 GB/T 17421.10—2021/ISO 230-10 :2016
7　刀具探测 7.1总则·…. 7.2　刀具设置系统标定 7.3　刀具设定重复性· 附录A（资料性附录) 应用符号的说明· 附录B（资料性附录) 扫描测头测量性能参考文献·
25 25 26 26 29 31
．．．．·．·．·．．．．．．．．·．··．．．．．37
· ..
...
...
...
........ ....
I GB/T 17421.10—2021/ISO 230-10:2016
前創言
GB/T17421《机床检验通则》分为以下11个部分：
第1部分：在无负荷或精加工条件下机床的几何精度；第2部分：数控轴线的定位精度和重复定位精度的确定；第3部分：热效应的确定；第4部分：数控机床的圆检验；一第5部分:噪声发射的确定; 第6部分：体和面对角线位置精度的确定（对角线位移检验）； -第7部分：回转轴线的几何精度； -第8部分：振动(技术报告); 第 9部分:ISO 230 机床检验系列标准的不确定度估算的基本方程式（技术报告）; 第10部分：数控机床探测系统测量性能的测定; 第11部分：机床几何精度检验用测量仪器（技术报告）。 本部分是GB/T 17421的第 10部分。 本部分按照GB/T 1.1一2009给出的规则起草本部分使用翻译法等同采用ISO230-10:2016《机床检验通则第10部分：数控机床探测系统测量
性能的测定》。
与本部分中规范性引用的国际文件有一致对应关系的我国文件如下：
GB/T17421.1一1998机床检验通则　第1部分：在无负荷或精加工条件下机床的几何精度 (eqv ISO 230-1:1996)
一GB/T 17421.2一2016机床检验通则　第 2部分:数控轴线的定位精度和重复定位精度的确
定(ISO 230-2:2006,IDT) GB/T 17421.3—2009机床检验通则　第3部分:热效应的确定(ISO 230-3:2001,IDT)
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC 22)归口。 本部分起草单位：沈阳机床（集团)有限责任公司、国家机床质量监督检验中心、沈机集团昆明机床
股份有限公司、北京工业大学
本部分主要起草人：李军、张维、陈妍言、曹文智、何春树、黄祖广、刘志峰、李书林。
II GB/T 17421.10—2021/ISO 230-10 :2016
引言
GB/T17421（所有部分)是用来确定机床精度检验的标准化的方法，不包括便携式电动工具本部分涉及与数控机床一体的接触式探测系统(离散点探测模式)测量性能评估的检测步骤。检测
步骤并不是区分误差的各种原因，而是说明环境、机床、探测系统和探测软件在测量性能方面的综合影响。
这些检测的结果不能反映机床在金属切削状态下的性能。当检测用于验收为目的,在制造商/供应商同意的情况下，用户做出选择,那些机床探测系统性能的检测更值得关注。
这些检测的结果也不反映机床用于坐标测量机(CMM)状态下的性能。这些性能涉及跟踪能力的问题,相应的评定按 GB/T 16857.2 和 GB/T16857.5。
本部分所应用的符号的说明参见附录A。 扫描测头测量性能的检测过程参见附录B。
IV GB/T 17421.10—2021/ISO 230-10:2016
机床检验通则　第 10部分：数控机床
探测系统测量性能的测定
1范围
GB/T17421的本部分规定了与数控机床装配成一体的接触式探测系统（离散点探测模式）测量性
能评估的检测程序。
本部分不含其他型式的探测系统，如那些用于扫描模式或非接触式的探测系统。用于坐标测量机的机床性能评估也不在本部分范围内,这些性能涉及跟踪能力的问题,明显受机床几何精度影响。
本部分规定的机床探测系统检测还可按GB/T16857.2和GB/T 16857.5测定。 数控机床的接触式探测系统在加工过程中应用如下：
加工前检查工件是否正确安装；工件的定位和/或校准；加工后,工件仍在机床上对其进行测量；机床旋转轴线的定位和定向测量；切削刀具的设定和测量（刀具半径、长度和偏移）; 刀具磨损的测定。
注1：本部分主要针对加工中心而言,对于其他类型的机床，如车削和磨削中心，会在本部分以后的版本中涉及注2：本部分不涉及非接触测量（例如：光学测头），但是会在本部分以后的版本中涉及。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16857.5—2017产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第5部分：使用单探针或多探针接触式探测系统的坐标测量机（ISO 10360-5:2010,IDT)
ISO 230-1机床检验通则第1部分:在无负荷或精加工条件下机床的几何精度（Test code for ma chine toolsPart 1 :Geometric accuracy of machines operating under no-load or quasi-static conditions)
ISO 230-2机床检验通则第 2 部分:数控轴线的定位精度和重复定位精度的确定（Test code for machine tools-Part 2: Determination of accuracy and repeatability of positioning of numerically con trolled axes)
ISO 230-3:20oo7机床检验通则　第 3 部分:热效应的确定（Test code for machine tools一Part 3: Determination of thermal effects)
3术语和定义
下列术语和定义适用于本文件。 注：测量模式时,机床类似于坐标测量机。因此，用于坐标测量机测量系统测试性能的定义同样也可用于机床。然
而，并不是所有的机床使用者都熟悉坐标测量机的使用，本部分提供的定义主要针对机床，,确保不会与坐标测量机定义产生任何混淆，
1
