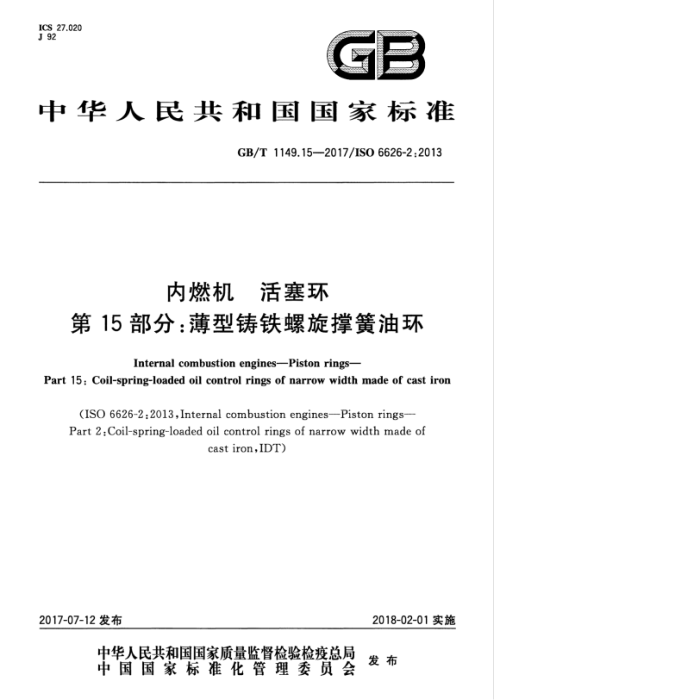

ICS 27.020 J92
中华人民共和宝国家标准
GB/T1149.15--2017/ISO6626-2:2013
内燃机 活塞环
第15部分：薄型铸铁螺旋撑簧油环
Internal combustion engines-Piston rings-
Part 15: Coil-spring-loaded oil control rings of narrow width made of cast iron
(ISO 6626-2:2013,Internal combustion engines-Piston rings- Part 2:Coil-spring-loaded oil control rings of narrow width made of
cast iron,IDT)
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T1149.15—2017/ISO6626-2:2013
目 次
前言
范围 2 规范性引用文件 3 概述 4 型式和标记示例 4.1 DSF-C型、SSF型、GSF型、DSF型、SSF-L、DSF-NG和DSF-CNP型··· 4.2 DSF-C型 镀铬成形磨削异向倒角螺旋撑簧油环 4.3 DSF-CNP型—镀铬非成形磨削异向倒角螺旋撑簧油环· 4.4 SSF型- 开槽螺旋撑簧油环 4.5 GSF型 同向倒角螺旋撑簧油环 4.6 DSF型 异向倒角螺旋撑簧油环 4.7 DSF-NG型 异向倒角螺旋撑簧油环（外圆面几何形状类似DSF-C型） 4.8 SSF-L型 刮油边高度为o.4mm的开槽螺旋撑簧油环 5通用特征 5.1+ 长回油孔和圆回油孔 5.2 镀层厚度 DSF-C型和DSF-CNP型（镀铬的异向倒角螺旋撑簧油环）. 5.3 镀铬油环开口端的外棱边结构 6螺旋撑簧· 6.1撑簧型式* 6.2张开量f1 6.3螺旋撑簧的接口位置和固定 · 6.4材料切向弹力和基本接触比压·
1
-
6
O
11 11 12
12 14 15 15 15 15 15 15 16 17
7
7.1 切向弹力 7.2弹力修正系数 7.3切向弹力F 7.4基本接触比压P。的级别 8尺寸规格和切向弹力·. GB/T1149.15-2017/ISO6626-2:2013
前言
GB/T1149≤内燃机活塞环》分为16个部分：
一第1部分：通用规则；一第2部分：术语：第3部分材料规范；一第4部分：质量要求：一第5部分：检验方法：一第6部分：铸铁刮环：
第7部分：矩形铸铁环；第8部分：矩形钢环一第9部分：梯形铸铁环：一第10部分：梯形钢环；第11部分：楔形铸铁环
第12部分：楔形钢环；一第13部分：油环；第14部分：螺旋撑簧油环；第15部分：薄形铸铁螺旋撑簧油环
第16部分：钢带组合油环。 本部分为GB/T1149的第15部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO6626-2:2013《内燃机活塞环 第2部分：薄型铸铁螺旋撑黄油
环》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1149.1一2008内燃机活塞环第1部分：通用规则（ISO6621-4：2003，IDT）本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、石家庄金刚凯源动力科技有限公司仪征亚新科双环活塞环
有限公司、安庆帝伯格茨活塞环有限公司、福建东亚机械有限公司，浙江安康汽车零部件有限公司。
本部分主要起草人：苏晴华、张彩霞、张年仪、王星、郑建平、陈传安。
I GB/T1149.15-2017/ISO6626-2.2013
内燃机活塞环
第15部分：薄型铸铁螺旋撑簧油环
1范围
GB/T1149的本部分规定了活塞环型号为DSF-C、SSF.GSF、DSF、SSF-LDSF-NG和DSF-CNP 的薄型铸铁螺旋撑簧油环的基本尺寸特征。
本部分适用于气缸直径从60mm～110mm的道路车辆用及其他用途的往复式内燃机用的薄型铸铁螺旋撑簧油环。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1149.3--2010内燃机活塞环第3部分：材料规范（ISO6621-3：2000，IDT） GB/T1149.4—2008内燃机活塞环第4部分：质量要求（ISO6621-5：2005，IDT) GB/T1149.5-2008内燃机活塞环第5部分：检验方法（ISO6621-2：2003，IDT） ISO6621-4内燃机活塞环第4部分：通用规则（Internalcombustionengines一Pistonrings-
Part 4 : General specifications)
3概迷
螺旋撑簧油环型式见图1～图8，通用特征及其尺寸见表1～表2及图9～图11，基本特征见图12～图16，基本接触比压级别见表3，螺旋撑簧油环的尺寸和弹力见表4～表9。
本部分规定的油环的通用特征和尺寸表包含很宽的可变范围，设计者应根据油环的工作条件进行选择。
设计者选择时应考虑ISO6621-4和GB/T1149.3规定的技术要求。 螺旋撑簧油环的铸铁环体推荐采用GB/T1149.3规定的级别为10的材料，有特别要求的可选用
级别为20～50的材料。
油环表面结构和相应的撑簧槽设计，可根据不同制造厂的推荐，选用普通型或镀铬型。
4型式和标记示例
4.1DSF-C型、SSF型、GSF型、DSF型、SSF-L、DSF-NG和DSF-CNP型 4.1.1一般特征和尺寸
特征和尺寸见图1和表4表9。
1 GB/T1149.15-2017/ISO6626-2:2013
x
L H
UU
S
图1DSF-C型.SSF型、GSF型、DSF型、SSF-L、DSF-NG和DSF-CNP型
4.2DSF-C型- 一镀铬成形磨削异向倒角螺旋撑簧油环 4.2.1 一般特征和尺寸
特征和尺寸见图2和表4。 4.2.2 标记示例
示例1：基本直径d，为80mm(80）基本环高h1为2.5mm(2.5）由不经热处理的灰铸铁制成，材料细级别11
CMC11），选择团口间隙0.20mmCS020）刮油边镀铬层最小厚度0.10mmCCR2），缩短的回油孔长度 CWK）、耐热钢螺旋撑簧（WF>外径d，磨削的变节距螺旋撑簧CCSE）、切向弹力F按中等基本接触比压级别CPNM）、具有制造厂标志（MM）、符合本部分要求的镀铬成形磨削异向倒角螺旋撑簧油环（DSF-C），标记为：活塞环GB/T1149.15DSF-C-80X2.5-MC11/S020CR2WKWFCSEPNMMM
2 GB/T1149.15—2017/ISO6626-2:2013
HA
0.3
8
1
≤RO. 3
Ba
1-0.005
0.015A
0.05
说明： 1基准面。 ，刮油边径向偏移度，见GB/T1149.5。
图2DSF-C型
4.3DSF-CNP型- 一镀铬非成形磨削异向倒角螺旋撑簧油环 4.3.1 一般特征和尺寸
特征和尺寸见图3和表5。 4.3.2 标记示例
示例2：基本直径dl为100mm100）、基本环高hl为2.0mmc2.0）、由不经热处理的灰铸铁制成、材料细级别12
（MC12）、等节距螺旋撑簧（CSN)、切向弹力F，按低基本接触比压级别（PNL），符合本部分要求的非镀铬成形磨削异向倒角螺旋撑簧油环（DSF-C），标记为：活塞环GB/T1149.15DSF-CNP-100×2.0-MC12/CSNPNL
3 GB/T1149.15—2017/ISO6626-2:2013
=0.2
=0.3
3
.
日
≤RO.3
L0.015A
his
Ba
说明： 1- 一基准面。 ■刮油边径向偏移度，见GB/T1149.5。
图3 DSF-CNP型
4.4SSF型- 开槽螺旋撑簧油环 4.4.1一般特征和尺寸
特征和尺寸见图4和表6。 4.4.2 标记示例
示例3：基本直径dl为80mm（80）、基本环高hl为2.5mm(2.5）、由不经热处理灰铸铁制成，材料细级别12
（MC12)、等节距螺旋撑簧（CSN）、切向弹力F，按低基本接触比压级别CPNL）、符合本部分要求的开槽螺旋撑簧油环（SSF），标记为：活塞环GB/T1149.15SSF-80X2.5-MC12/CSNPNL
4
