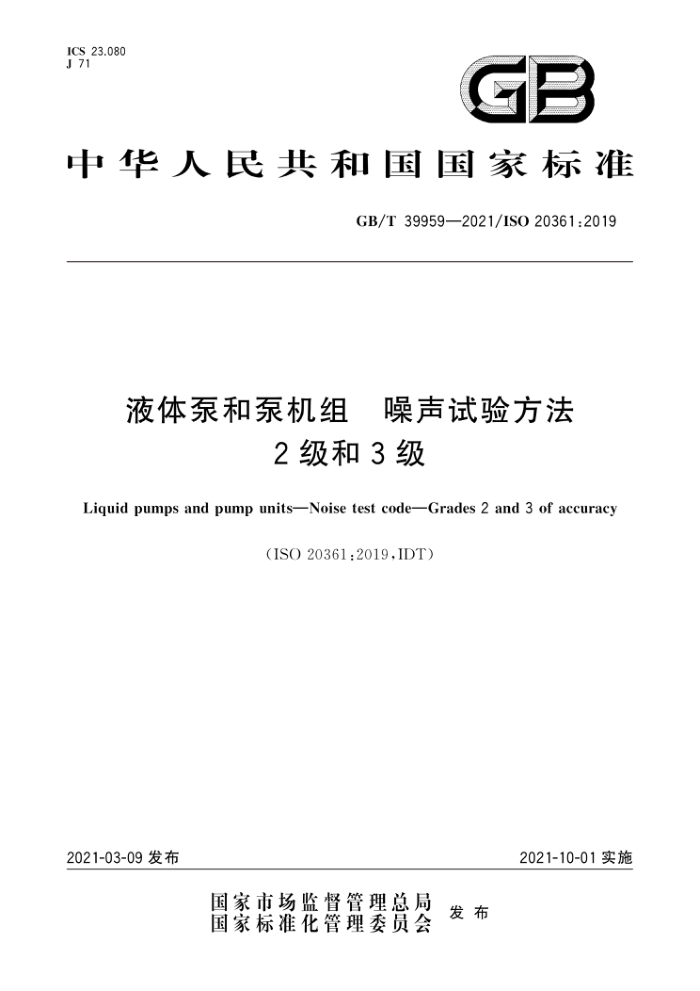

ICS_ 23.080 J 71
GB
中华人民共和国国家标准
GB/T39959—2021/IS020361:2019
液体泵和泵机组 噪声试验方法
2级和3级
Liquid pumps and pump units-Noise test codeGrades 2 and 3 of accuracy
(ISO 20361:2019,IDT)
2021-10-01实施
2021-03-09发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T39959—2021/IS020361:2019
目 次
前言引言
M
范围规范性引用文件
2 3 术语和定义
泵的分类和配置声功率级的测定发射声压级的测定不确定度装置和装备条件噪声测量的工作条件信息记录和报告
5
6
D
10
10 11 噪声发射值的标示和验证
11
附录A（规范性附录）泵 测量表面附录B（规范性附录） 泵机组 不同类型和尺寸泵的声压级测量表面传声器位置附录C（资料性附录） 双值噪声标示示例参考文献
12 13 19 GB/T39959—2021/IS020361:2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO20361：2019《液体泵和泵机组噪声试验方法 2级和3级》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T14574—2000声学机器和设备噪声发射值的标示和验证（eqVISO4871：1996) 为便于使用，本标准作了如下编辑性修改：
删除了ISO20361：2019第3章中的网址导引；将图6中的“h”改为"h,”。
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：合肥华升泵阀股份有限公司、广东肯富来泵业股份有限公司、嘉利特崔原泵业有
限公司、新界泵业集团股份有限公司、利欧集团浙江泵业有限公司、上海凯泉泵业（集团)有限公司、上海凯士比泵有限公司、杭州碱泵有限公司、重庆水泵厂有限责任公司、安徽江南泵阀集团有限公司、浙江科尔泵业股份有限公司、中石化广州工程有限公司、广州市昕恒泵业制造有限公司、成都凯天电子股份有限公司、合肥工业大学、厦门三行电子有限公司、广东百进新能源有限公司、厦门市科力电子有限公司、 厦门科鑫电子有限公司、厦门万明电子有限公司、中船重工重庆智能装备工程设计有限公司、沈阳水泵研究所。
本标准主要起草人：巫建波、莫宇石、曲景田、凌桂荣、王琳、王延合、潘再兵、李进富、白小榜、 吴同茂、池武、杨成炯、张军辉、江劲松、王维军、石海峡、龙新华、皮坤林、易仲辉、李俊需、黄景明、 戴高岩、刘海川、董钦敏。
II GB/T39959—2021/ISO20361:2019
引言
泵机组产生的噪声能通过泵体、驱动系统（例如电机、齿轮箱、联轴器）、管路系统和所有连接部件向周围辐射。
在现场，由于混响效应或外部噪声源辐射，感受到的噪声可能会得到明显的增强。 泵的噪声取决于泵的类型，了解泵的下列噪声特性是非常有用的： a） 泵送系统（包括管路）的噪声； b) 泵机组的噪声，包括原动机和传动部件，但不包括管路系统的噪声； c) 泵的噪声，不包括原动机、传动部件和管路产生的噪声； d）特定要求或在有噪声隔离装置情况下得到的各部件噪声。 本标准规定了泵机组[b)或泵[c)发射噪声的测定方法。用机器的声功率级和相关工作点的发射
声压级来表示发射的噪声（见6.2）。
本标准能使制造商达到以下目的：
展示设备噪声降低的有效性；标示设备噪声发射水平。
本标准在ISO12100中属于C类标准。 本标准特别与下列涉及机械安全的市场参与方是密切相关的：
设备制造商（小型、中型和大型企业）；健康和安全机构（监管、事故预防和市场监督机构等）。
上述参与方通过文件手段规定的设备达到的安全水平可能会影响下列人员：
设备用户/雇主（小型、中型和大型企业）；设备使用者/雇员（例如工会、代表特殊需求群体的组织）；服务提供商，例如维修（小型、中型和大型企业）；消费者（在消费者使用设备的情况下）。
上述参与方可能已经参与了本标准的起草过程，所涉及设备及其产生的危害、危害工况或危害事件的程度均属本标准的表述范围。
当C类标准中的条款不同于A类或B类中阐述的条款时，可以优先采用C类标准条款。 所涉及的泵及其噪声限度是本标准闹述的内容。
IV GB/T39959—2021/IS020361:2019
夜体泵和泵机组噪声试验方法
2级和3
1范圈
本标准规定了液体泵或泵机组（见4.1）噪声试验有效实施的相关信息和标准条件下其发射的空气
噪声的测定、标示和验证方法，以及液体泵或泵机组噪声测量方法、试验的运行和装备条件。
噪声发射特性包括声功率级和指定点的发射声压级。这些量的测定可用于：
标示噪声发射值：设计阶段噪声源的控制。
这些量的测定对与市场上的液体泵噪声进行比较也是必要的。 本标准的应用能保证空气噪声发射特性的测定在一定限度内的再现性，该限度由空气噪声测量所
采用方法的准确度等级来确定。本标准涵盖的噪声测量方法包括工程法（2级）和简易法（3级）。
本标准不造用于结构及液体传导的液体泵噪声。 注：本标准中规定的泵或泵机组噪声测量，见EN809十A1。
2现范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010IDT)
GB/T3768—2017声学 声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面
的简易法（ISO37462010，IDT）
GB/T6881.2—2017声学声压法测定噪声源声功率级和声能量级 混响场内小型可移动声源工程法 硬壁测试室比较法（ISO3743-1:2010，IDT)
GB/T33925.1—2017 液体泵及其装置 、通用术语、定义、量、学符和单位 第1部分：液体泵 (ISO17769-12012,JDT)
GB/T33925.2—2018 液体泵及其装置 、通用术诺、定义、量、字符和单位 第2部分泵系统 (JISO17769-2:2012,JDT)
ISO3743-2：2018声学声压法测定噪声源声功率级混响场内小型可移动声源工程法 第2 部分：专用混响试验室法（AcousticsDetermination of sound power levels of noise sources using sound pressureEngineering methods for small,movable sources in reverberant fieldsPart 2; Meth- ods for special reverberation test rooms)
ISO4871：1996声学机器和设备噪声发射值的标示和验证（Acoustics一Declaration.andlverifi- cation of noise emission values of machinery and equipment)
1SO9614-1：1993声学声强法测定噪声源声功率级 第1部分：离散点测量法（Acoustics一De- termination of sound power levels of noise sources using sound intensity-Part Measurement at dis- crete points)
1. GB/T39959—2021/IS020361:2019
ISO9614-2：1996声学声强法测定噪声源声功率级第2部分：扫描测量法（Acoustics一De termination of sound power levels of noise sources using sound intensityPart 2:Measurement by scanning)
ISO11203：1995声学机器和设备发射的噪声从声功率级测定工作位置和其他指定位置发射声压级（AcousticsNoise emitted bymachinery and equipment-Determination of emission sound pressure levels at a work station and at other specified positions from the sound power level)
3术语和定义
GB/T33925.1一2017、GB/T33925.2一2018界定的以及下列术语和定义适用于本文件。
3.1
泵 pump 以吸入口、吐出口及轴端为界面定义的设备。
3.2
泵机组 且pumpunit 由泵（3.1)及原动机（如电动机、汽轮机），包括传动部件（如联轴器、齿轮箱）、底座和任何与泵连接
的辅助部件而组成的设备。
4泵的分类和配置
4.1本标准涵盖的泵型包括回转动力式及容积式（旋转式和往复式)液体泵。 4.2本标准提供了两种测试方式，对泵（见表1)或是对泵机组（见表2）。上述两种情况，泵均应安装于：
现场（见8.2.2）；一工厂测试台（见8.2.3）；满足声学测试要求的特种设施（见8.2.4）。
4.3在噪声发射测定时，应采取安全防护措施，如配置联轴器防护罩、声音隔离罩等。
5声功率级的测定
5.1, 总则
2级准确度声功率级的测定应采用下述方法中的一种：
GB/T6881.2—2017或ISO3743-2; 注1：GB/T6881.2一2017基于硬壁测试室和低背景噪声，该标准规定了通过测量倍频程声压级来计算声功
率级的方法。
注2：ISO3743-2基于特殊混响测试室，该标准规定了通过测量倍频程或总A计权声压级来计算声功率级的
方法。 GB/T3767—2016; 注3：GB/T3767一2016基于非混响和低背景噪声环境，该标准规定了通过测量A计权声压级、倍频程或1/3
-
倍频程声压级来计算声功率级的方法。 ISO9614-1或ISO9614-2。
