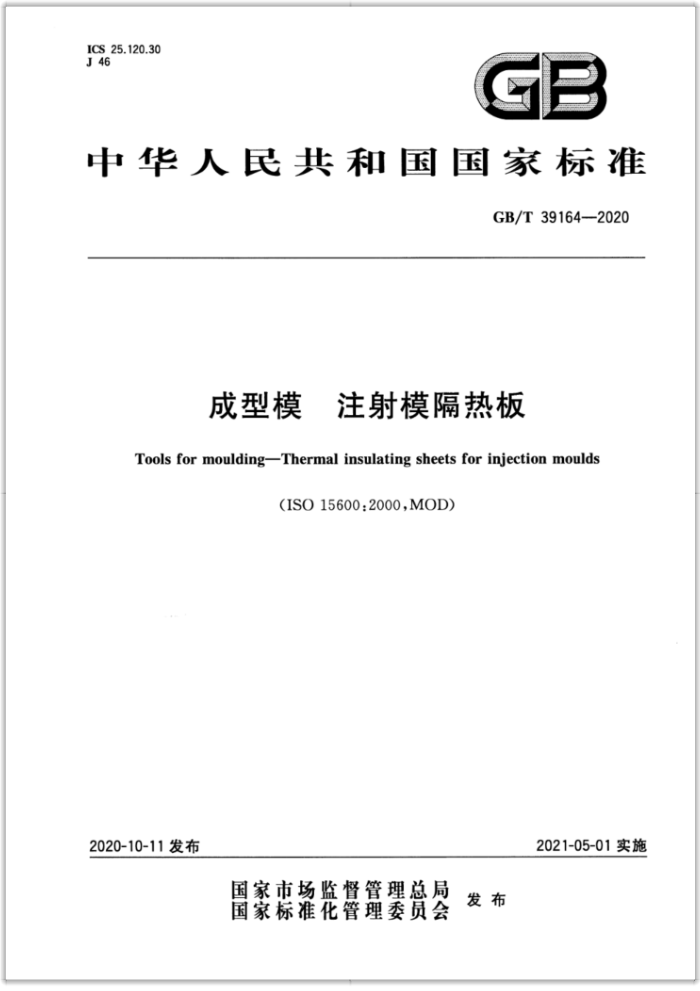

GB/T 39164-2020
成型模注射模隔热板
Tools for moulding—Thermal insulating sheets for injection moulds(ISO 15600:2000,MOD)
2021-05-01实施
2020-10-11发布
前 言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准使用重新起草法修改采用 ISO 15600∶2000《成型模 注射模隔热板》。
本标准与 ISO 15600∶2000 相比存在结构上的调整∶
——增加"2 规范性引用文件"，引用 GB/T 4169.8—2006《塑料注射模零件 第8部分;模板》。其他章顺延;
——将原"2 尺寸"顺延并修改为"3 结构型式和尺寸";
——"3 结构型式和尺寸"由"3.1 一般要求""3.2 A 型和 B 型隔热板"和"3.3 C型隔热板"组成;
——将"1 范围"中的"隔热板主要用于减少注射模和注塑机工作台之间的热量传递"修改为"隔热板主要用于减少注射模和注塑机工作台之间的热量传递及注射模的对外散热"并移到 3.1;
——将"1 范围"中"隔热板尺寸选择与 ISO 6753-2 规定的模板尺寸相匹配"修改为"隔热板尺寸选择与 GB/T 4169.8—2006 规定的模板尺寸相匹配或由制造者确定"，并移到 3.1;
——将"1 范围"中"对不小于 156 mm × 156 mm 的 B 型隔热板，孔径选择与定位圈安装直径（φ90 mm）相匹配"改为"对 w ×l不小于156 mm × 156 mm 的B型隔热板，孔径d 选择与定位圈安装直径（φ90 mm 或其他相应直径）相匹配"，并移到 3.2;
——将原"2 尺寸"中"对w×l 小于156 mm ×156 mm 的B型隔热板，孔径由制造者确定"移到3.2，并改为"对w ×l 小于156 mm × 156 mm 的 B型隔热板，孔径d 由制造者确定";
——将原"2 尺寸"中图 2 修改为图1，图 3 修改为图 2，并移到 3.2;
——将原"2 尺寸"中表1移到 3.2;
——将"1 范围"中的"图1 隔热板安装示例"移到4.2，修改为"图4"70℃C≤工作温度≤90°C"注射模隔热板安装示例"，图样做了编辑性改动;-将原"4 设计要求"修改为"5 设计要求";
——将原"3 材料"修改为"6 材料"。
